多工位级进冲压模具装配结构

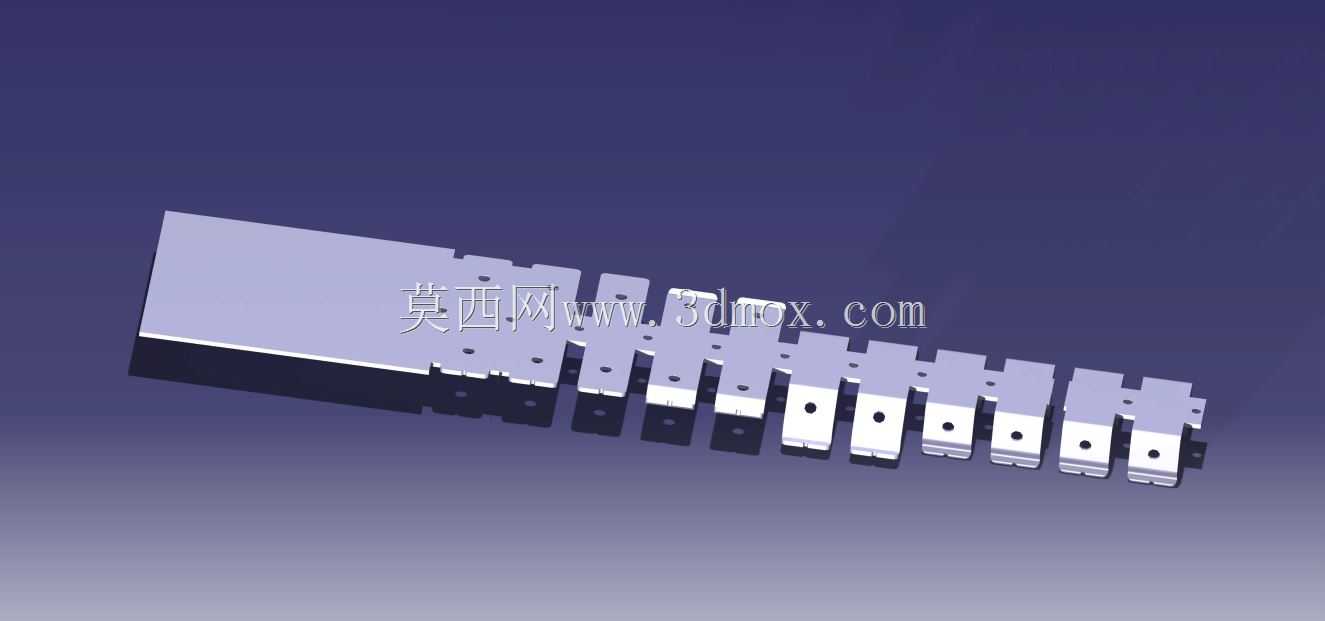

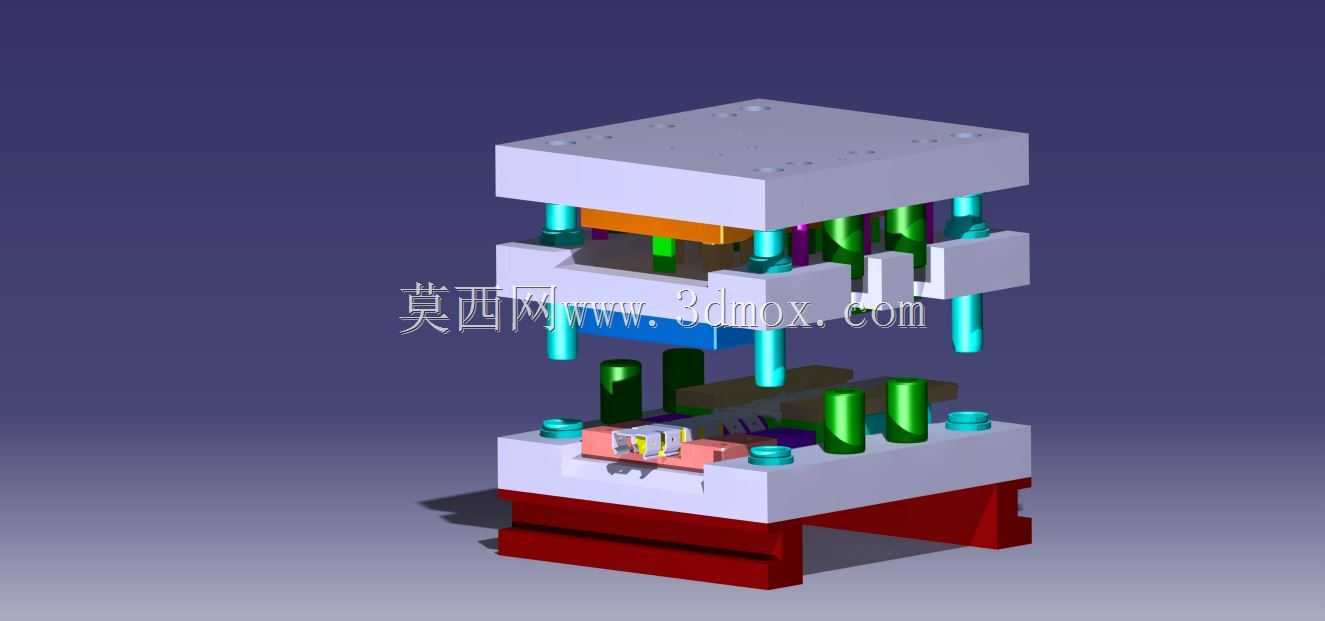

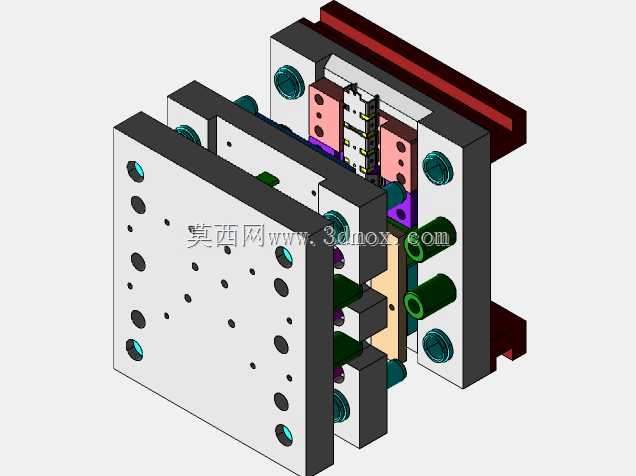

这套级进冲压模具主要应用于五金零部件的连续冲压加工场景，适配中小尺寸金属薄板件的批量生产工序，可在单台压力机的单次行程内完成多道冲压工序的同步加工，涵盖冲裁、弯曲、成型、落料等常见冷冲压工艺环节，能有效减少单工序模具的周转投入，降低半成品在不同工序间转运带来的定位误差与工时损耗。从结构布局来看，整套模具采用上下模分层导向设计，依靠独立导柱组件实现上下模的合模导向，导柱与导套的配合间隙控制在微米级，可承受高速连续冲压过程中的侧向力，避免凸凹模出现啃模、错位问题。下模部分设置了多组独立的凹模镶块与定位组件，送料方向的定位依靠导正销与侧刃配合实现，可适配卷料的连续送料作业，每个工位的凹模镶块都采用快换式结构设计，当某一工位的刃口出现磨损时，无需拆解整套模具即可单独更换镶块，大幅缩短设备停机维护的时间。上模部分集成了凸模固定板、卸料板与弹性卸料组件，卸料弹簧采用对称式布局，保证卸料力在整个冲压面均匀分布，避免冲压完成后料带卡在凸模上影响后续送料。设计过程中优先考虑了安装边界的适配性，上下模座的安装槽孔尺寸匹配常规开式压力机的工作台面与滑块安装尺寸，模座厚度经过刚度校核，可承受公称压力范围内的冲裁力而不出现过量变形，模架的闭合高度、开模行程参数都预留了足够的调整余量，可适配不同行程参数的冲压设备。内部的成型工位根据产品的成型顺序依次排布，工位间距按照送料步距做等距设计，相邻工位之间预留了足够的结构空间，避免不同工位的凸凹模组件出现干涉，同时在易跳屑的冲裁工位设置了顶料与防跳屑结构，减少冲压过程中废屑上浮压伤工件表面的问题。整套模具的导向组件、弹性元件、紧固件都采用标准化选型，可直接采购标准件完成装配，降低模具的加工制造成本与后期备件更换难度，适合电子五金、家电小五金类零件的大批量连续生产使用。
