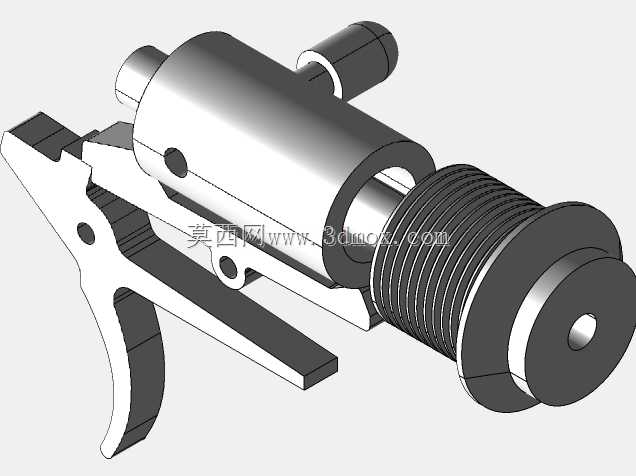

扳机式手动锁紧调节机构三维结构

项目分类:3D模型 发布时间:2021-08-17 ID:232834
  • 扳机式手动锁紧调节机构三维结构

这类扳机式手动锁紧调节机构,多应用在小型工装夹具、手持式加工辅助工具、工位定位载具的手动锁紧环节,在需要快速完成松紧切换、无需额外动力源的手动操作场景中适配性极强,比如小型工件焊接定位工装的快速压紧、手持式打磨设备的深度调节锁止、生产线旁手动检具的位置固定,都能看到同结构原理的构件身影。从实际功能来看,该机构通过扳机的杠杆式扳动实现锁紧状态的快速切换,搭配尾部的螺纹调节段,可以根据实际装夹的行程需求预先调整锁紧行程范围,扳动扳机时内部的联动构件会带动轴向的锁紧件产生位移,松开扳机后依靠内置的弹性复位件保持锁紧力,操作时单手握持即可完成解锁与锁止的动作切换,不需要额外的工具辅助,在频繁需要松紧切换的手动操作工位上,能大幅降低操作的动作幅度,提升工位操作效率。设计过程中首先要确认扳机的杠杆比,扳机的铰接点位置、握持段长度与驱动段长度的比例,直接决定了操作时需要施加的握力大小,以及最终输出的锁紧推力,杠杆比设置过小会导致操作时需要施加过大的握力,长时间操作容易产生手部疲劳,杠杆比过大则会导致扳机扳动行程过长,操作时需要手指移动过大距离,反而降低操作的便捷性。机构中部的圆柱筒体是整个构件的安装基准,筒体外径作为安装定位的基准面,需要和配套的安装座保持合理的间隙配合,既不能间隙过大导致机构晃动影响锁紧精度,也不能间隙过小导致滑动卡滞,筒体上开设的径向销孔,用于安装扳机铰接销以及内部联动构件的限位销,孔位的同轴度、位置度公差需要控制在合理范围,避免装配后出现运动干涉。尾部的外螺纹段搭配调节螺母,可以根据实际使用的行程需求调整锁紧的初始位置,转动调节螺母即可改变筒体内部弹性件的预压缩量,从而调整最终输出的锁紧力大小,适配不同厚度、不同锁紧力需求的工件装夹场景。安装边界方面,需要预留扳机扳动时的摆动空间,扳机从初始状态到完全扳动的角度范围内不能有其他构件遮挡,避免影响扳机的正常扳动行程,筒体的轴向安装长度需要结合安装座的厚度确定,保证螺纹调节段露出足够的长度用于行程调节,同时要保证铰接销的安装位置和安装座的侧壁保持足够的安全距离,避免销钉端部和安装座产生摩擦。整个机构的运动部件之间需要预留合理的运动间隙,所有联动的接触面都要考虑长期使用后的磨损余量,尤其是扳机和内部驱动件的接触位置,需要做适当的圆角过渡,避免应力集中导致构件长期使用后出现断裂失效,内部的弹性件选型要匹配锁紧力需求,同时保证足够的疲劳寿命,避免频繁操作后出现弹力衰减导致锁紧失效。
