ohlinsFGR700阻尼部件结构设计

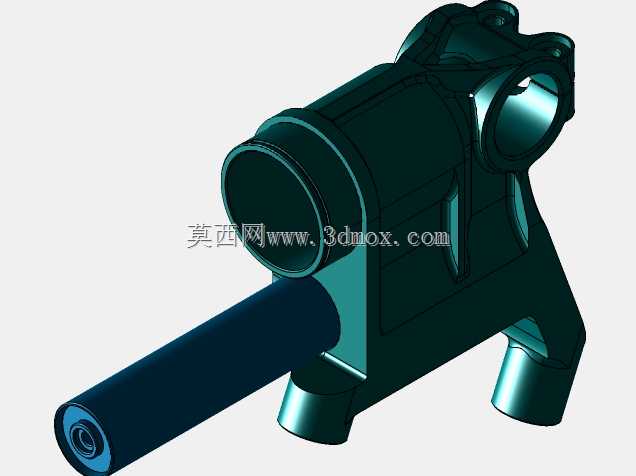

　　该阻尼构件属于高性能行走机械减震系统的核心承载部件，主要适配大排量两轮机动车的前悬挂减震单元，日常应用场景覆盖赛道竞速车辆、大排量休旅摩托以及高性能越野改装车型的前叉阻尼系统集成，在车辆行驶过程中承担吸收路面冲击、抑制弹簧往复震荡、维持轮胎贴地性的核心作用，直接影响车辆的操控极限与行驶平顺性。从结构设计逻辑来看，该构件采用一体化铸造成型的主体基座，主体设置大直径轴向通孔用于穿装减震器内管与阻尼活塞杆，孔位内壁预留了密封件安装槽与导向衬套的配合台阶，可保证活塞杆往复运动时的同轴度，避免偏磨导致的阻尼油泄漏问题。主体侧向延伸出的圆柱安装轴用于连接车轮侧的转向节支架，两个向下延伸的支脚结构则用于对接减震外管的定位卡槽，

　　安装时通过支脚端面的定位止口与外管端面贴合，配合径向锁紧螺栓即可完成部件的固定，无需额外焊接工序，拆装维护效率较高。在安装边界设计上，主体大通孔的内径匹配常规43mm直径的前叉内管规格，侧向安装轴的长度与直径符合ohlins系列前叉的通用安装尺寸，两个下支脚的中心距与外管安装位的孔位公差控制在0.02mm以内，可保证装配后整体的同轴度要求，避免出现减震动作卡滞的问题。构件表面做了硬质阳极氧化处理的结构预留，建模时在主体的加强筋位置做了圆角过渡处理，避免应力集中导致的部件断裂问题，筋位厚度根据受力仿真结果做了差异化设计，在活塞杆受力方向的筋位厚度增加2mm，非主要受力方向的筋位适当减薄，在保证结构强度的前提下控制整体重量，

　　符合高性能部件轻量化的设计需求。从功能实现角度，该构件作为阻尼油路的载体之一，内部预留了阻尼油的流通孔道位置，可配合内部的阻尼阀片实现压缩与回弹阻尼的调节功能，建模时对油路孔位的走向做了平滑过渡处理，避免阻尼油流动时出现紊流影响阻尼线性表现。在实际装配场景中，该部件位于前叉总成的中上段，上接减震弹簧预载调节机构，下连外管油封座，侧向的安装轴同时承担刹车卡钳支架的安装定位功能，因此建模时对安装轴的端面跳动、主体通孔的圆柱度都做了严格的公差设定，可直接用于后续的数控加工编程以及铸造模具的开模参考。设计过程中参考了大量赛道测试的受力数据，对部件在极限刹车、高速过弯时的受力点做了结构加强，比如主体与侧向安装轴的连接位置增加了三角形加强筋，可承受最大12kN的径向冲击载荷，满足激烈驾驶场景下的强度要求。同时该结构预留了阻尼调节旋钮的安装位，可适配多段阻尼调节的升级需求，无需对主体结构做二次修改即可拓展功能。
