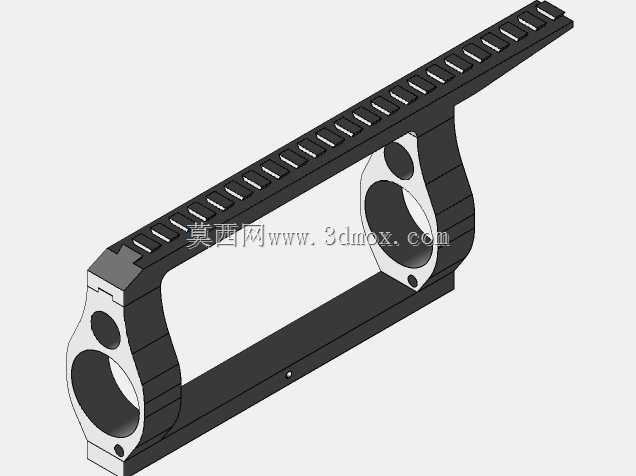

皮卡汀尼战术导轨安装支架结构

这款导轨安装支架主要适配战术装备拓展场景，用于在带圆管基座的设备上加装标准皮卡汀尼导轨段，为瞄准镜、战术灯、激光指示器等外挂附件提供统一的安装接口。日常在实弹射击训练、战术装备改装、户外竞技射击等场景中，这类支架是拓展设备外挂能力的核心转接部件，不需要对原有基座做破坏性改装，就能快速实现附件的加装与拆卸。从结构设计来看，支架采用上下分体抱合式结构，两端的环形抱箍完全匹配对应直径的圆管基座，抱箍上预留的锁紧孔位可以通过紧固件实现抱紧力的均匀施加，避免安装后出现导轨偏移、晃动的问题，保证外挂附件的定位精度。上方的导轨段严格遵循皮卡汀尼导轨的齿距标准，相邻卡槽的间距、槽宽、齿高都符合通用接口规范，能兼容所有符合标准的战术附件，不需要额外做适配打磨。支架的主体框架采用镂空减重设计，在抱箍与导轨连接的侧臂位置做了弧形过渡，既减少了整体的重量，又能保证结构强度，在承受附件后坐力冲击时不会出现形变断裂。安装边界方面，两端抱箍的同轴度公差控制在0.02mm以内，安装后导轨面与基座轴线的平行度误差不超过0.03mm，保证外挂瞄准类附件时的归零精度不会因为安装偏差受到影响。导轨段的有效安装长度覆盖了常见附件的安装尺寸需求，用户可以根据需要在导轨上滑动调整附件的前后位置，找到最合适的使用重心。设计过程中重点考虑了反复拆装的耐磨性，抱箍的内接触面做了微糙处理，增大与圆管基座的摩擦力，即使在持续后坐冲击的工况下，也不会出现支架沿基座周向转动或者轴向窜动的问题。侧臂的壁厚经过受力仿真优化，在最薄的位置也能承受不低于500N的横向冲击力，满足实战场景下的粗暴使用需求。整个支架没有多余的突出结构，安装后不会干扰原有设备的正常操作，边缘位置都做了倒角处理，避免操作时剐蹭装备或者划伤使用者。
