PCP空军秃鹰框架剖面结构设计

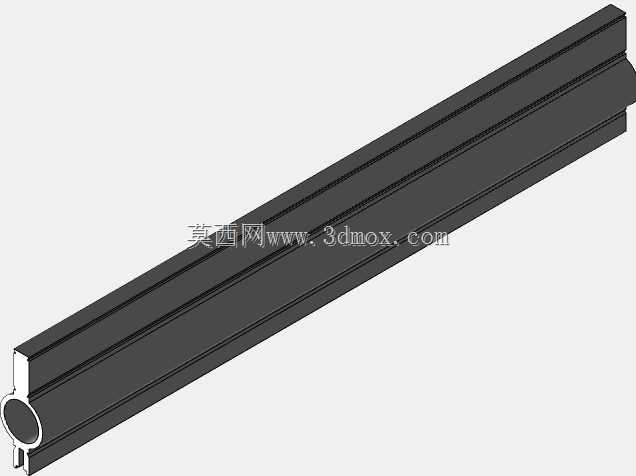

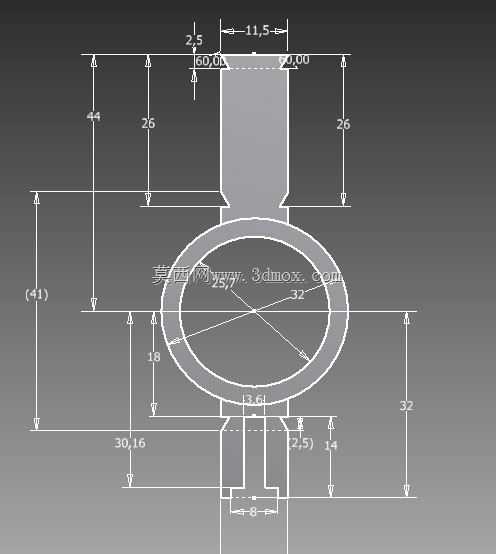

该框架构件主要应用于气动类器械的主体承载场景，作为整套设备的核心安装基体，承担着容纳内部功能组件、连接各外部功能部件、保障整体结构刚性的核心作用，在实际使用场景中，需要承受组件往复动作产生的交变载荷，同时要保证各安装位的位置精度，避免长期使用后出现形变偏移影响设备动作可靠性。从结构设计来看，该构件采用长条形一体化挤压成型思路，主体为多腔体并列的型材结构，沿长度方向设置多道平行的加强筋结构，在控制整体重量的前提下最大化提升截面抗弯模量，避免长悬臂状态下出现挠度超标问题。端部的圆形腔体为核心功能组件的安装位，腔体边缘设置定位止口，能够保证装入组件的同轴度要求，减少装配时的调整工作量，同时腔体侧壁预留密封件安装槽，可适配常规规格的密封圈，保证腔体内部的密闭性能满足工作压力要求。框架侧面的多道平行槽道一方面作为减重结构降低整体耗材用量，另一方面可作为外部附件的安装滑轨，无需额外打孔即可通过标准紧固件加装瞄准组件、握持部件等外接配件，槽道的尺寸公差按照通用工业铝型材的安装标准设计，可兼容市面上常规的T型螺栓紧固件，降低用户的配件适配成本。从安装边界来看，该构件的整体截面尺寸经过反复校核，既保证内部腔体有足够空间容纳击发、调压等核心组件，又控制整体外廓尺寸不会过于臃肿，兼顾握持使用的手感与结构强度要求，长度方向的端面设置有连接螺纹孔，可直接与端盖、缓冲组件进行刚性连接，装配时无需额外制作转接件。剖面结构清晰展示了内部筋位的分布逻辑，每道筋的厚度都经过受力仿真验证，在承压较大的腔体周边筋位做了加厚处理，受力较小的区域则适当减薄，在刚性与重量之间找到最优平衡点，这种结构设计思路也可迁移到其他需要长条形承载框架的气动设备、轻量型自动化设备的结构设计中，为同类型材框架的截面优化提供参考。
