TC4材质气枪扳机式操控扳手结构

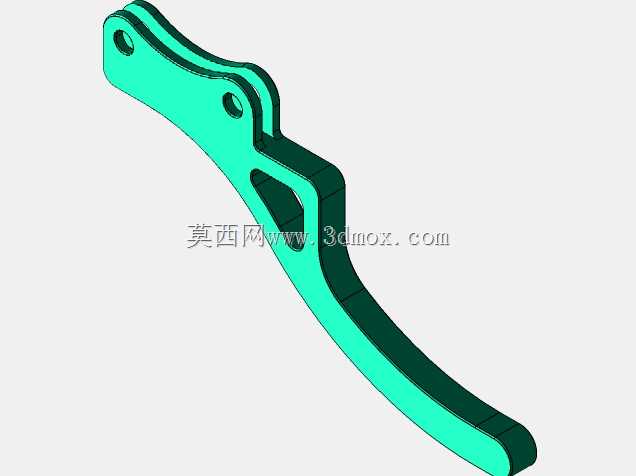

这款扳手采用TC4钛合金材质打造，属于气动工具的核心操控执行部件，主要适配手持类气枪设备，在工业装配、汽修维保、家装打钉、小型工件气动紧固等场景中承担触发控制、力传递的核心作用。从结构设计来看，整体采用弧形贴合人手握持发力的轮廓走向，主体为双层叠合的板状结构，上端设置两个同轴安装孔，靠上的大孔径用于与气枪枪身的固定销轴配合，作为整个扳手的旋转支点，靠下的小孔径用于连接气枪内部的气阀顶杆，实现扳动动作到阀门启闭的动力传递。扳手中段开设的异形镂空槽并非减重装饰设计，一方面是为了避让枪身内部的复位弹簧、限位凸台等周边结构，避免扳动旋转过程中出现运动干涉，另一方面可以在保证结构强度的前提下降低部件自重，适配手持气枪长时间操作的轻量化需求。从安装边界来看，该扳手旋转支点到扳手下段握持端的力臂长度经过反复校核，既保证单指扣动时的操作力处于舒适区间，不会因为力臂过短导致扣动费力，也不会因为力臂过长导致扳动行程过大，影响操作响应速度。双层板的厚度尺寸匹配气枪握把的安装槽宽度，安装后两侧与枪身侧壁预留0.1-0.2mm的间隙，既不会出现旷量晃动，也不会因为间隙过小导致旋转卡滞。材质选用TC4钛合金，相比普通钢制扳手具备更优的比强度与抗疲劳性能，在气枪高频次扣动的使用工况下，不会出现根部应力断裂的问题，同时钛合金的抗锈蚀特性可以适配汽修、户外作业等多湿度、多油污的复杂使用环境，不需要额外做表面防锈处理即可长期稳定使用。设计过程中针对扳手根部的应力集中区域做了圆弧过渡处理，将扣动时的峰值应力分散到更大的结构区域，避免长期交变载荷下出现疲劳裂纹，握持段的边缘全部做了倒钝处理，不会出现划手的问题，贴合手指接触的弧面曲率匹配成年人食指的指腹轮廓，长时间操作也不会产生明显的压痕。
