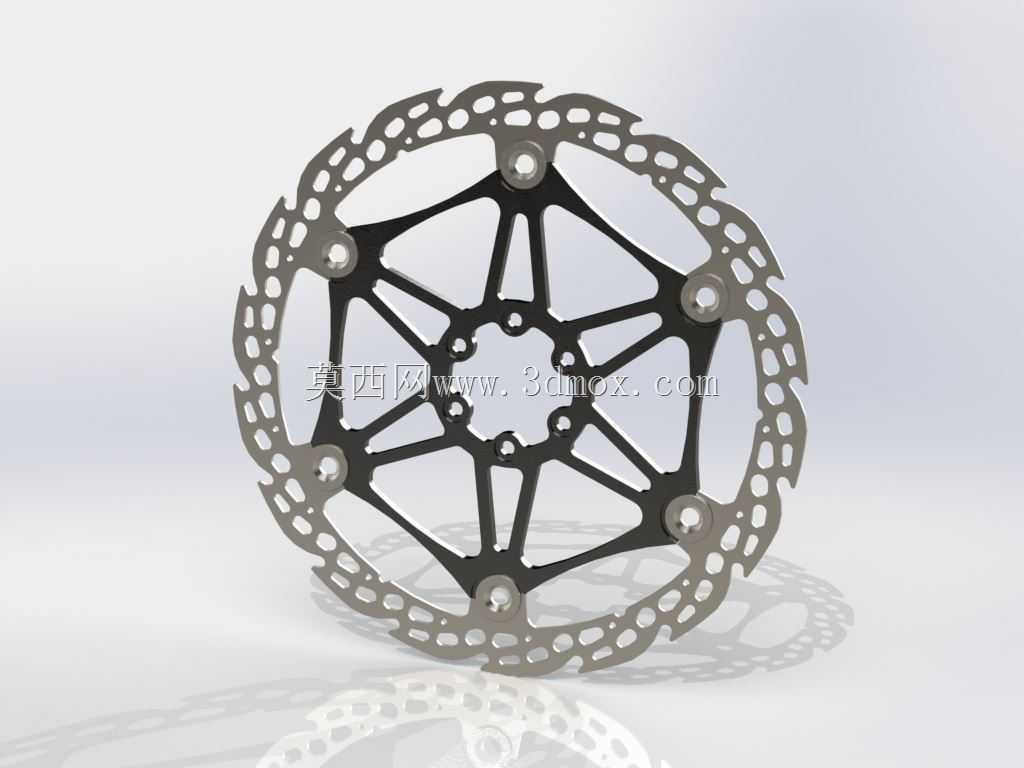

山地车Hope Mono6浮动碟刹转子结构

这款浮动碟刹转子适配山地自行车制动系统，核心作用是在骑行过程中通过与卡钳摩擦副的配合，将车轮转动的动能转化为热能散出，实现车辆减速、驻车的制动功能，是山地车制动系统里直接决定制动效能与热稳定性的关键执行部件。

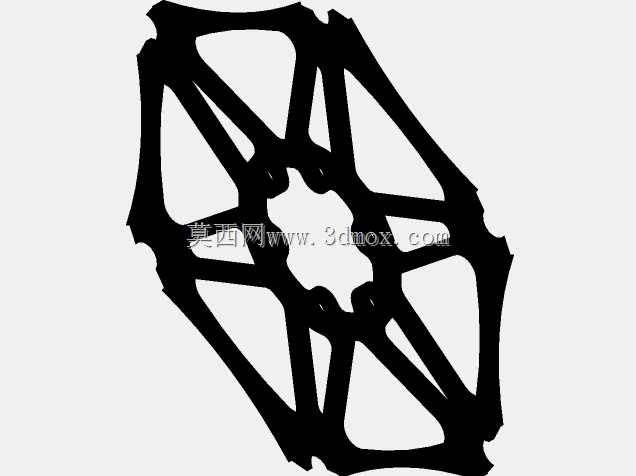

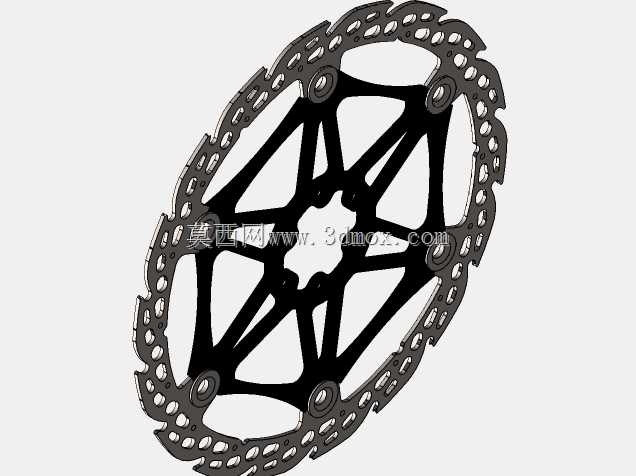

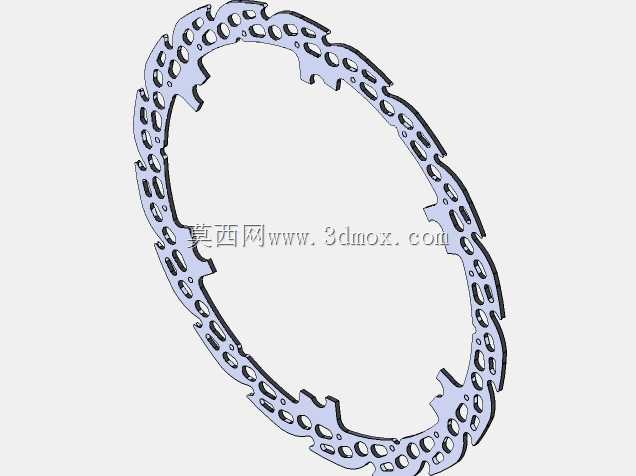

设计上采用国际通用44毫米BCD挂载标准，安装孔位的位置度公差控制在0.02mm以内，可直接适配对应规格的花鼓安装座，无需额外加工转接件，能兼容Hope品牌Mono6系列制动卡钳的安装间隙要求，转子有效摩擦直径为203mm，大尺寸摩擦面可提供更大的制动力矩，同时拓宽散热面积，降低长距离下坡连续制动时的热衰减幅度。结构采用分体浮动设计，内部卡盘采用铝合金材质经阳极氧化处理，通过圆形压铆结构与外部制动盘面连接，压铆点位均匀分布在卡盘圆周，预留了微量浮动间隙，可在制动受热产生形变时释放热应力，避免盘面翘曲导致的制动抖动、蹭碟问题；外部制动盘面采用导磁不锈钢材质，表面做了镂空减重设计，镂空孔型沿圆周呈放射状排布，在保证盘面结构强度、摩擦接触面积满足制动要求的前提下，尽可能削减转动惯量，同时镂空结构可在转动过程中带动空气流动，带走摩擦产生的热量，进一步提升连续制动的稳定性。

建模过程中对摩擦面的平面度、安装基准面的同轴度都做了严格的尺寸约束，卡盘与外盘的连接结构还原了实际压铆的配合关系，可直接用于制动系统的装配干涉校验、运动仿真分析，也能作为山地车制动配件选型、改装设计的结构参考，帮助设计人员快速验证不同安装工况下的适配性，评估制动系统的整体布局合理性。
