自行车后置铝合金载物行李架结构设计

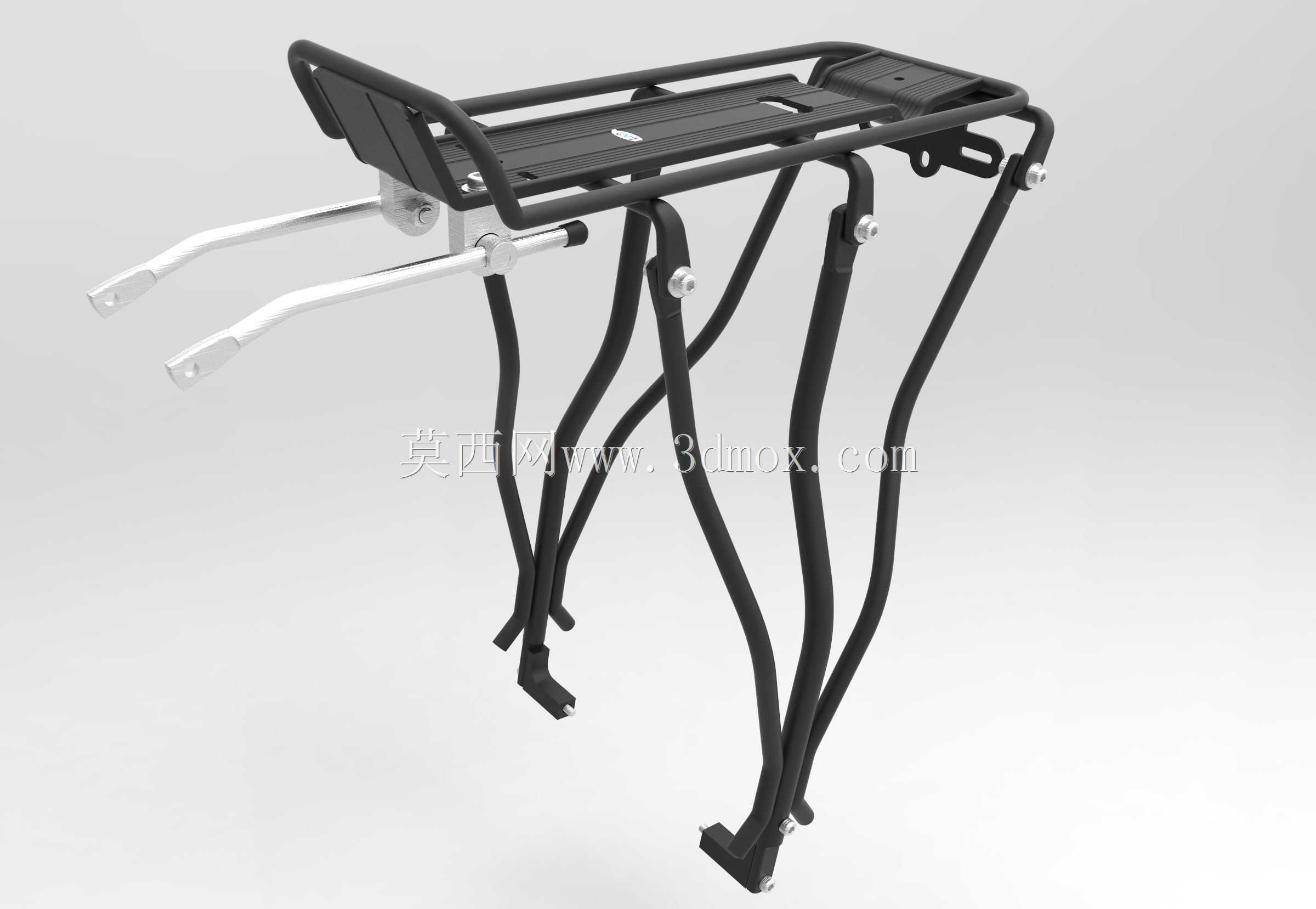

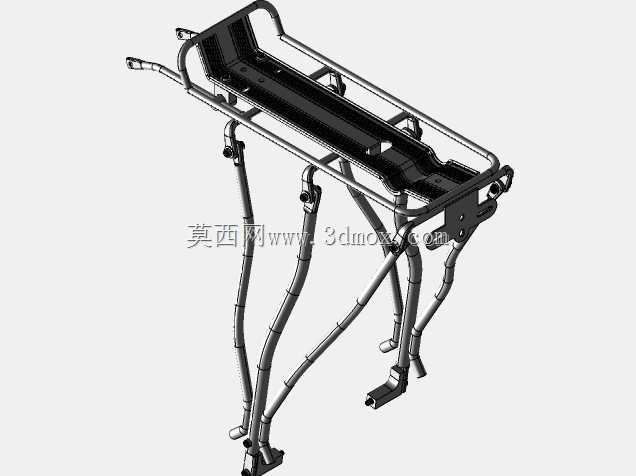

日常通勤、长途骑行场景中，自行车后置载物架是拓展车辆装载能力的核心配件，这款载物架的结构设计围绕日常使用的实际痛点展开，首先从承载逻辑上做了针对性优化，区别于普通薄壁管材货架的单点受力结构，这款货架采用多支腿分散传力的设计思路，主承载面板下方设置多组纵向支撑肋，将面板承受的载荷均匀传递到四组支撑腿上，避免局部应力集中导致的管材变形、焊缝开裂问题。支撑腿采用变径弯曲管材设计，贴合常规自行车后轮上方的车架轮廓，安装点位分别对应自行车座管下方的安装孔、后上叉的预留安装位以及后轴附近的固定点，三个层级的固定点位形成稳定的三角支撑结构，安装后不会出现骑行过程中货架晃动、蹭后轮的问题。主承载面板采用带防滑纹路的平板结构，表面预留多组绑带穿装孔位，方便用户使用弹力绳、扎带固定驮包、购物袋等载物，面板前端设置的弹簧加载臂可以快速夹持轻薄物件，比如折叠雨衣、文件袋这类物品，不需要额外绑带就能完成固定，适配日常通勤临时载物的需求。材质选用轻量化铝合金材质，在保证结构强度的前提下控制整体重量，不会给骑行增加过多额外负担，额定承载能力可达25公斤，能够满足日常通勤载物、中短途长途骑行携带行李的使用需求，不会出现重载下结构变形的问题。设计过程中充分考虑了不同车型的安装兼容性，支撑腿预留了长度调节余量，可以适配不同轮径、不同后叉长度的城市车、山地车车型，不需要额外定制转接配件就能完成安装，固定点位均采用标准紧固件连接，用户可以使用常规内六角扳手完成拆装，不需要专用工具。结构上还做了防剐蹭优化，所有管材的末端都做了圆弧收边处理，固定螺丝的端头都设置了防护帽，避免骑行过程中货架尖锐部位剐蹭衣物、驮包，也能防止雨水积存在管材内部造成锈蚀，延长配件的实际使用寿命。支撑腿的弯曲弧度经过反复校核，既保证了与车轮之间留有足够的安全间隙，不会在颠簸骑行、载重下沉时摩擦轮胎，也尽可能压缩了货架整体的横向宽度，不会超出车把的操控宽度，避免推行、停放时货架剐蹭周边障碍物。
