千分尺测量用U型支撑练习架结构

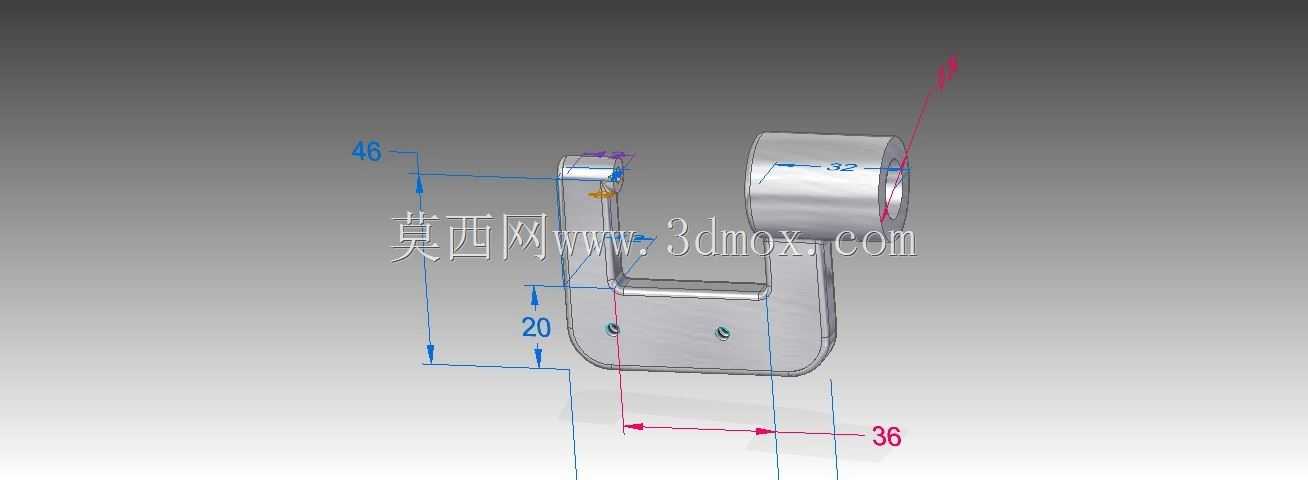

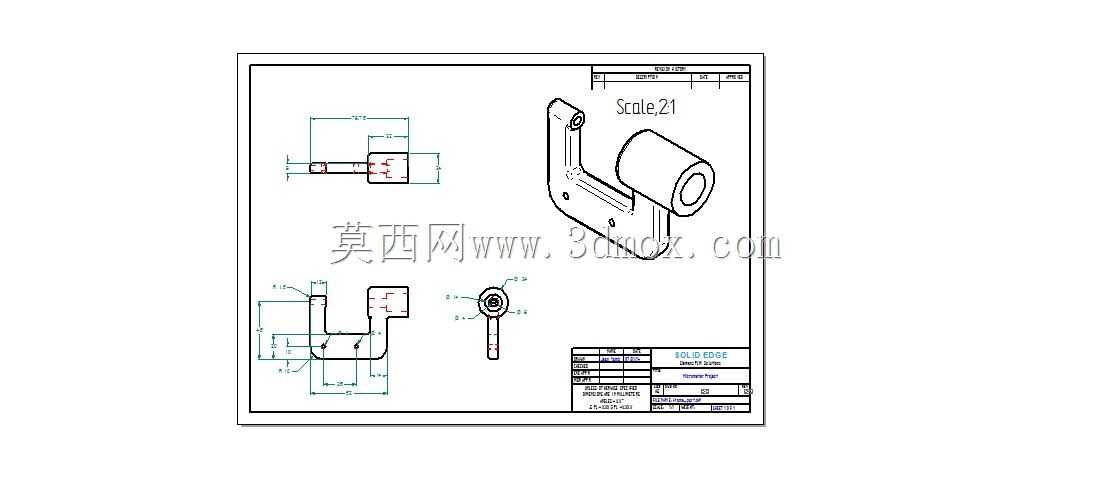

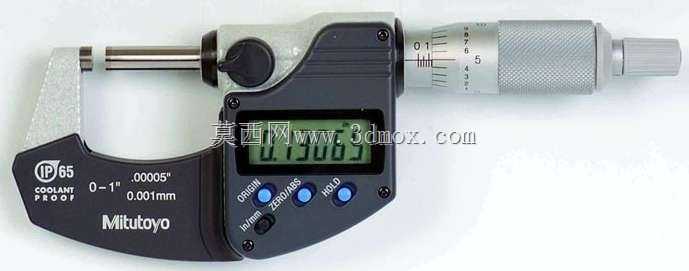

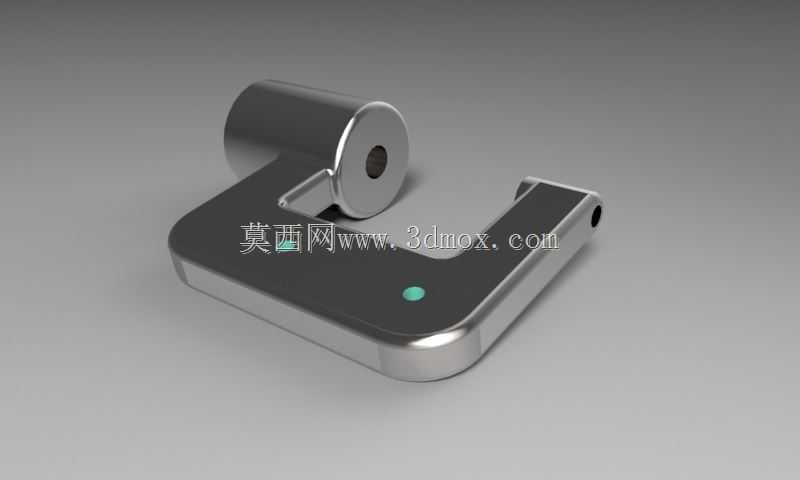

在精密尺寸检测工位上，千分尺作为接触式高精度测量器具，日常频繁使用时若缺乏稳定支撑，手持操作带来的晃动会直接引入微米级测量误差，同时长时间手持作业也会提升检测人员的操作疲劳度，这款支撑练习架正是针对千分尺使用场景的配套结构件。从结构功能来看，架体采用U型开放式布局，主体承托区域做了圆角过渡处理，避免尖锐棱边划伤量具表面或操作人员，上方的圆柱安装位预留了与千分尺尺架匹配的安装孔位，可通过侧部的紧定结构完成千分尺的固定，固定后千分尺测微螺杆的轴线与架体基准面保持垂直，保证测量时测头与被测工件的接触角度符合计量规范。设计过程中优先考虑了操作空间的预留，U型开口的深度与宽度经过适配，可容纳常规轴类、小型板类零件的测量进出，不会在工件放置时出现结构干涉，架体底部做了平整的贴合面，放置在检测工作台面上时可保持自身稳定，无需额外夹持固定即可满足日常测量的支撑需求，侧部预留的小孔可用于安装定位销或者辅助挡块，拓展批量检测时的工件定位功能。从安装边界来看，架体整体轮廓紧凑，不会占用过多检测台的操作空间，上方圆柱安装位的孔径适配常用外径千分尺的尺架连接尺寸，安装时无需对千分尺本身做任何改装，直接卡入后锁紧侧部顶丝即可完成装配，拆卸也十分便捷，可快速在手持测量与架装测量之间切换。架体表面的小凸点为状态标识位，可用于粘贴校准合格标识或者测量量程提示贴，方便现场管理时快速识别器具状态。作为建模练习结构，其特征覆盖了实体拉伸、圆角处理、孔位特征创建、装配基准对齐等常用机械建模操作，同时结构本身具备实际工装的实用属性，建模完成后可直接通过3D打印制作实体件用于检测工位辅助使用，架体的壁厚设置兼顾了结构刚性与轻量化需求，不会因自重过大导致挪动不便，也不会因壁厚过薄在长期使用中出现形变，影响千分尺的安装精度。在实际车间检测场景中，这类小型支撑工装往往是提升检测效率与一致性的关键部件，相比通用台架，这类适配千分尺的专用架体无需复杂调整即可快速投入使用，尤其适合生产线旁的快速抽检工位使用，固定后的千分尺可实现单手取放工件完成测量，大幅降低操作复杂度。
