高精度外径千分尺测微组件结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:232907

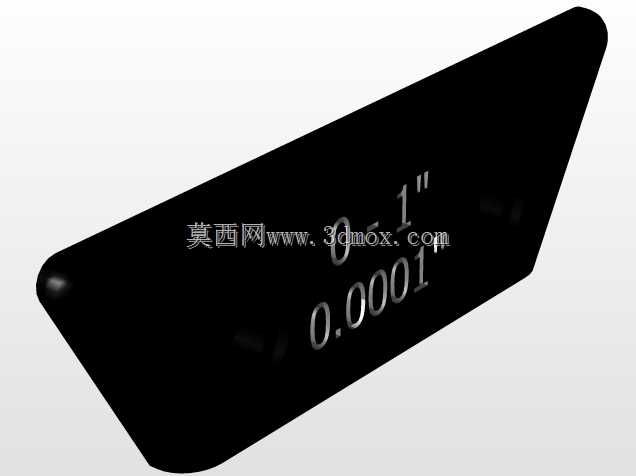

  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计
  • 高精度外径千分尺测微组件结构设计

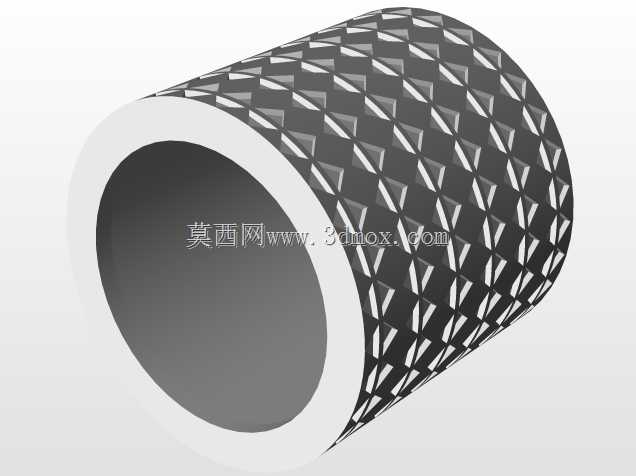

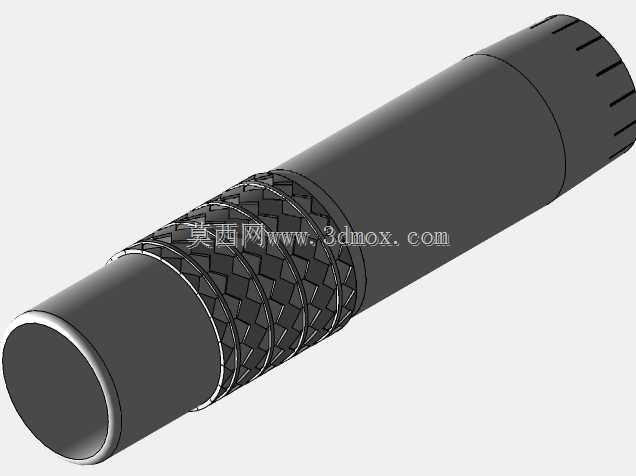

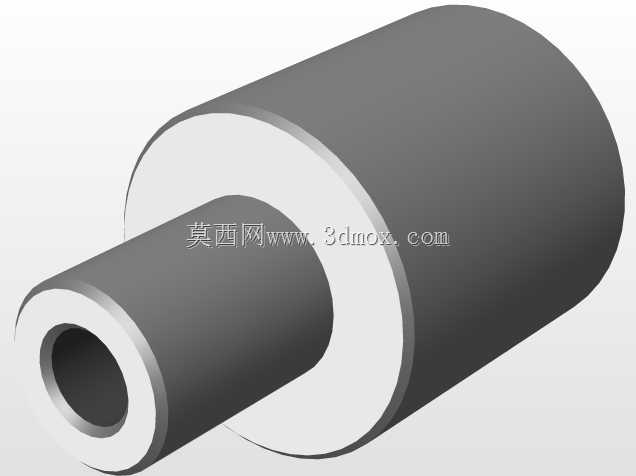

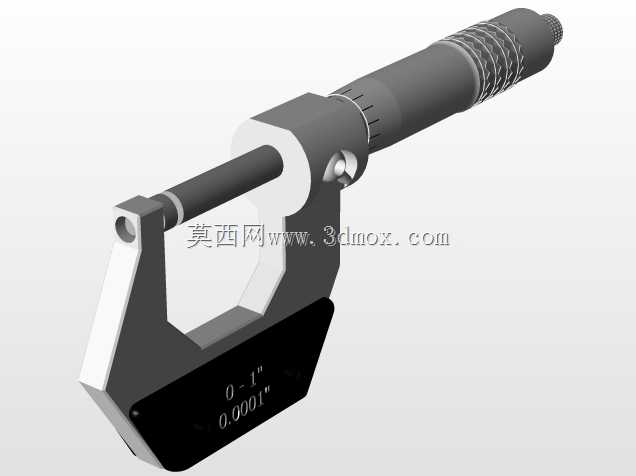

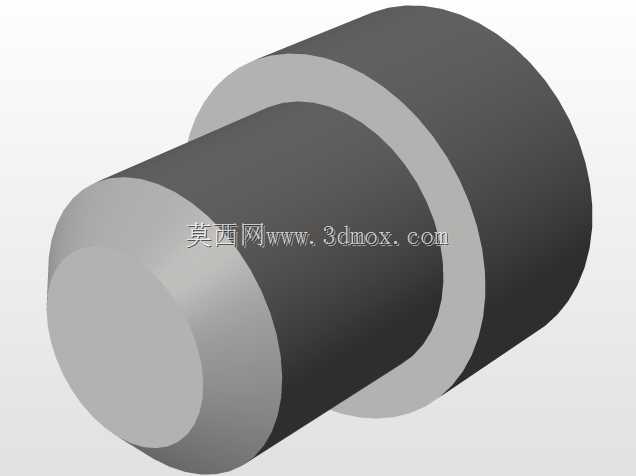

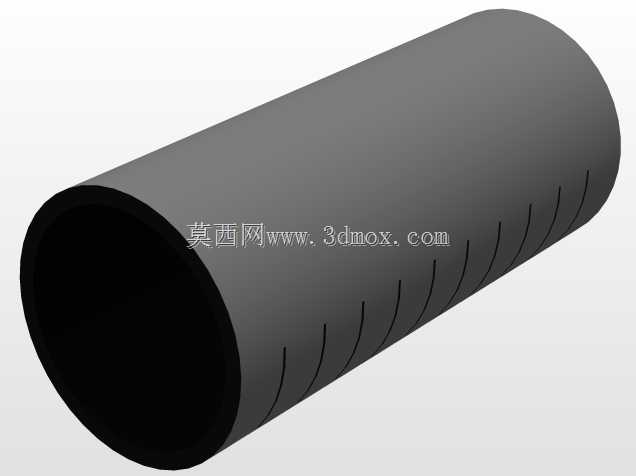

在机加工现场的尺寸管控环节,外径千分尺是工位上出镜率最高的接触式测量器具,这套测微组件的三维结构完整还原了实物的装配逻辑,能给量具类产品的结构设计、教学演示、虚拟装配实训提供精准的三维参照。从实际使用场景来看,这类千分尺主要承担回转体零件外径、薄壁件厚度、小尺寸台阶面间距的高精度检测任务,在轴承加工、轴类零件量产、精密五金件质检环节,测量精度能稳定达到微米级,是普通游标卡尺无法替代的高精度测量器具。整套结构的设计核心围绕测微螺杆的平稳进给展开,尺架部分采用C型开口结构,开口跨度匹配常规0-25mm测量量程的工件通过需求,尺架握持区域做了防滑纹理处理,和实物的包胶防滑结构完全对应,能避免现场手持测量时打滑带来的测量误差。测微螺杆与固定套筒的配合段做了精密的螺纹传动设计,螺纹导程严格匹配千分尺的读数逻辑,微分筒转动一圈对应测微螺杆轴向进给0.5mm,配合微分筒上的50等分刻度,能实现0.01mm的读数精度,这套模型里完整还原了螺纹配合、锁紧装置、测力棘轮的全部结构细节。测力棘轮的结构设计是保证测量一致性的关键,当测砧与工件接触压力达到额定值时,棘轮会发出打滑声响,避免不同操作人员施力不同带来的测量偏差,模型里棘轮的棘爪、弹簧结构都做了完整的结构还原,能清晰看到内部的力传递路径。固定套筒上的基准刻线位置、微分筒与套筒的配合间隙、测砧的硬质合金测量面安装结构都和实物保持一致,安装边界上,整套组件的轴向总长度、尺架的最大外轮廓尺寸都符合常规手持式千分尺的人体工学设计,握持时重心落在尺架防滑区域,长时间手持测量也不易产生疲劳。从结构设计的细节来看,锁紧装置的拨杆位置设置在尺架侧方,单手操作时拇指就能快速完成锁紧动作,锁紧后测微螺杆不会发生轴向窜动,方便取下千分尺后再读取数值,避免现场视线受限带来的读数误差。测砧与测微螺杆的测量面做了平行度管控的结构设计,两个测量面的平面度、平行度公差都控制在微米级,保证测量时接触均匀,不会出现局部接触导致的测量值偏小问题。这套结构在建模时还原了所有零件的装配关系,没有做过度的结构简化,不管是用来做量具结构的教学演示,还是作为精密机械传动结构的设计参考,都能清晰呈现每个零件的功能定位与配合逻辑,也能用于虚拟测量仿真的场景搭建,还原真实测量时的操作流程与结构动作。
