Kossel Mini千分尺安装固定支架

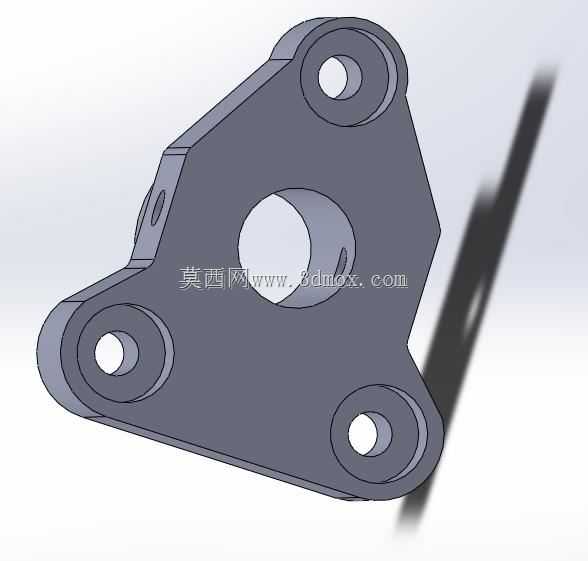

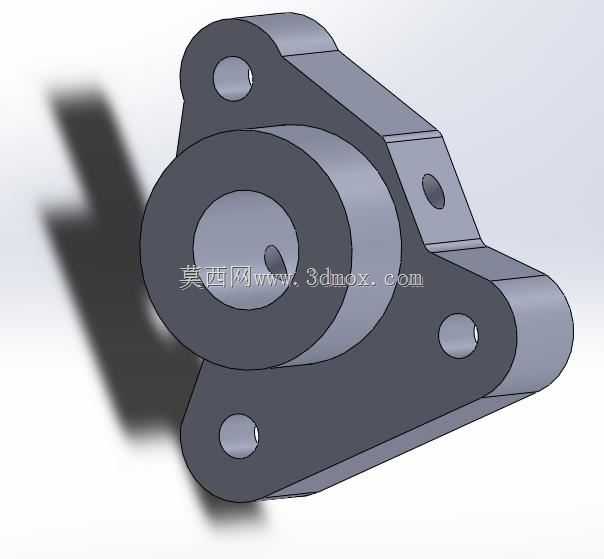

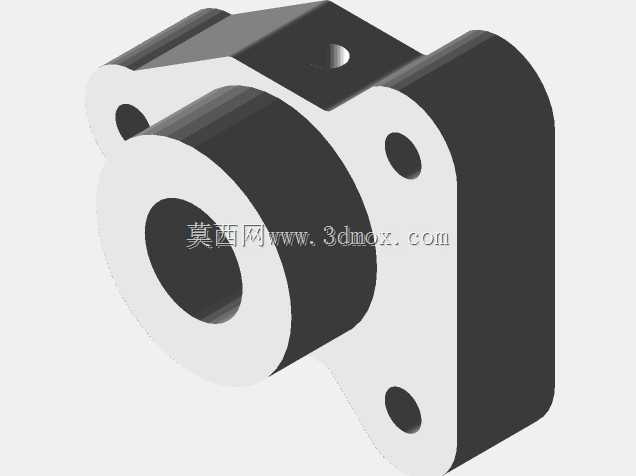

这款支架是为Kossel Mini三角洲3D打印机配套设计的千分尺安装构件，主要应用于3D打印机的精度校准、机架调试、运动轴线平行度检测场景，是桌面级FDM 3D打印机做精度调校时的专用辅助安装部件。日常使用中，三角洲结构3D打印机的三根滑柱平行度、 effector平台水平度、运动行程限位精度，都会直接影响打印件的成型尺寸精度与表面质量，千分尺作为高精度接触式测量工具，需要稳定的固定基准才能完成微米级的偏差检测，这款支架正是为千分尺提供刚性安装基准的配套结构。从结构设计来看，整体采用三角放射式布局，中心为千分尺安装套筒，内孔尺寸匹配常用外径千分尺的夹持柄径，套筒侧壁预留紧定螺钉安装孔，可通过顶丝锁紧千分尺柄部，避免测量过程中出现窜动、偏转，保证测量头的进给方向与待测面保持垂直。三个支臂沿中心套筒呈120°均匀分布，完全匹配Kossel Mini打印机三根立柱的分布角度，每个支臂末端都设计了贯穿安装孔，可直接通过螺栓固定在打印机的滑台安装位或者立柱连接座上，支臂与中心套筒的连接处做了加厚过渡处理，避免长期受力出现应力断裂，同时支臂的厚度经过受力校核，在保证整体轻量化的前提下，足够抵抗千分尺测量时的反作用力，不会出现支架形变导致的测量误差。安装边界方面，三个支臂末端安装孔的中心距完全适配Kossel Mini的标准机架安装孔位，不需要对原有打印机结构做二次打孔或者改装，直接替换原有对应位置的连接件即可完成安装，中心套筒的轴向高度经过匹配设计，安装后千分尺测量头的初始位置刚好对准打印机 effector平台的测量基准面，不需要额外加装垫块调整高度。设计过程中特意规避了与打印机运动部件的干涉问题，支臂的外轮廓做了切边处理，不会在滑台上下运动时触碰同步带、导轨或者走线槽，同时支架整体的重量控制在较低范围，不会给运动滑台增加额外负载，避免影响打印机的运动响应速度。在实际调校场景中，将千分尺固定在该支架上后，可以依次转动三个轴的滑台，通过千分表的读数偏差快速调整每根立柱的垂直度、同步带张紧度，相比手持千分尺测量的方式，固定支架带来的基准稳定性可以将调校效率提升60%以上，同时避免手持操作带来的人为测量误差，帮助使用者快速将打印机的成型精度调整到最优状态。
