DIY双轴线材弯折加工设备结构设计

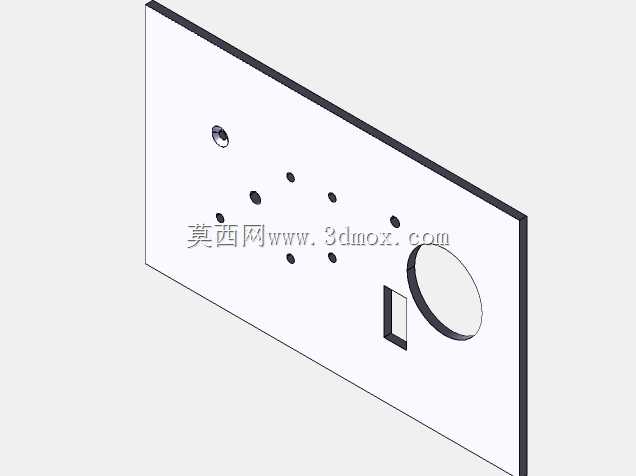

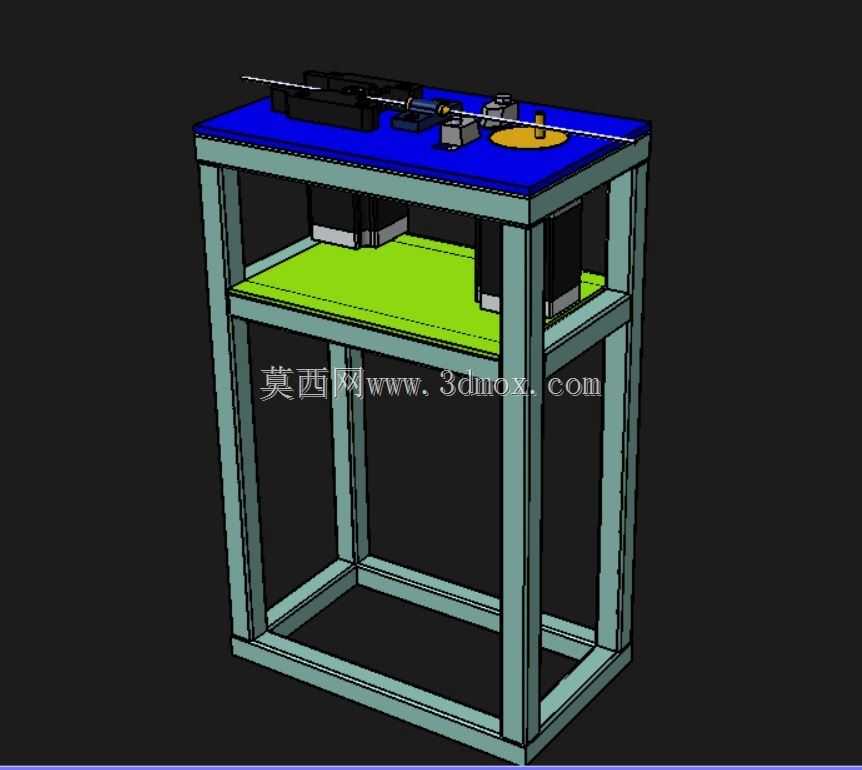

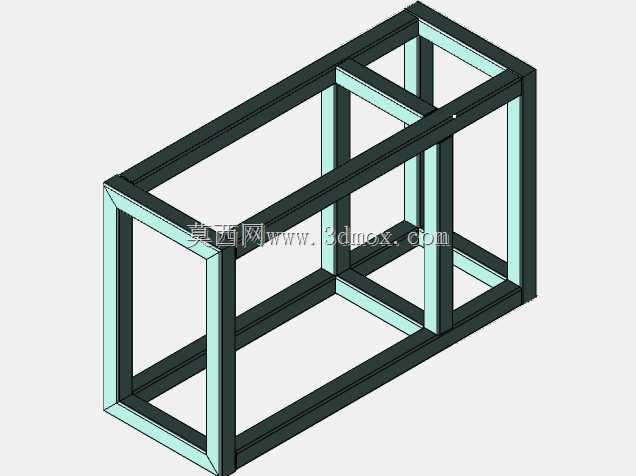

这款双轴弯丝设备主要面向小直径线材的弯折加工场景，可适配3毫米直径的电线、金属细丝类工件的定形弯折作业，在小型电子线束加工、手工模型线材构件制作、小批量定制五金线材件生产场景中都能适配使用。设备采用双层方管焊接机架作为承载主体，机架整体为立式框架结构，下层预留了动力组件的安装空间，中层设置安装托板用于固定传动与驱动部件，上层台面作为加工操作区，整体安装边界可适配常规工作台面摆放，无需额外做地基固定，适合小型作坊、个人DIY工坊的场地条件。

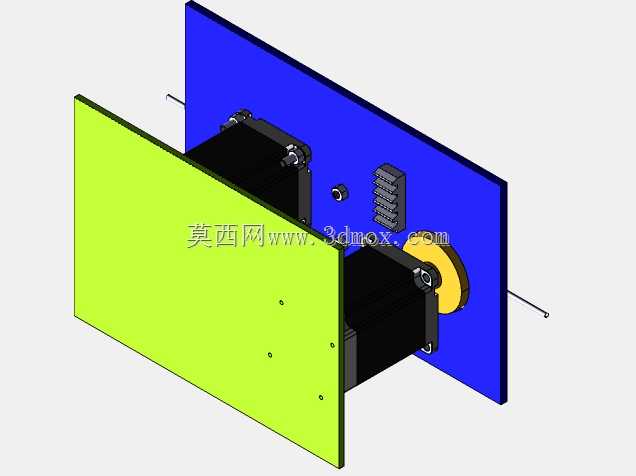

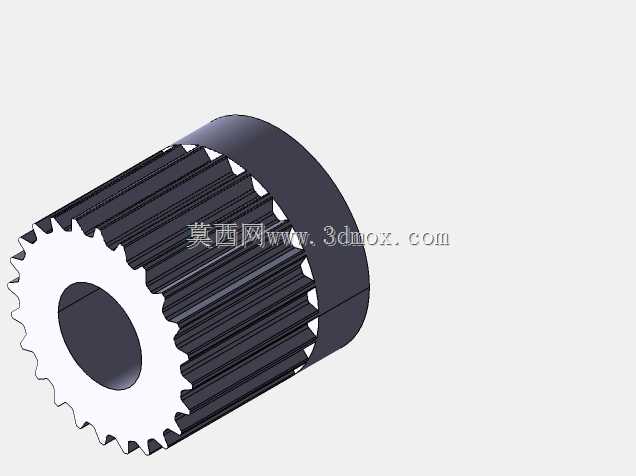

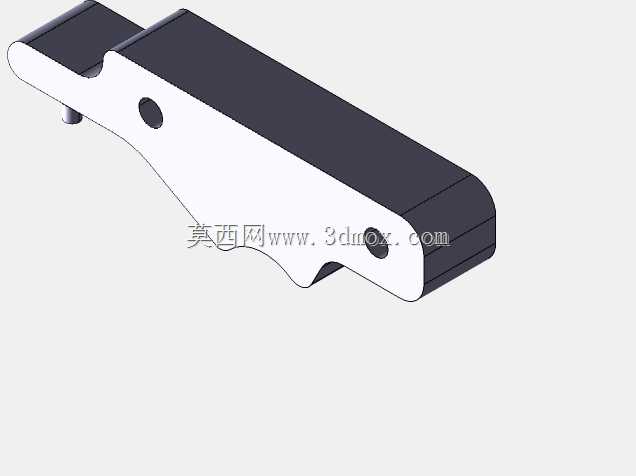

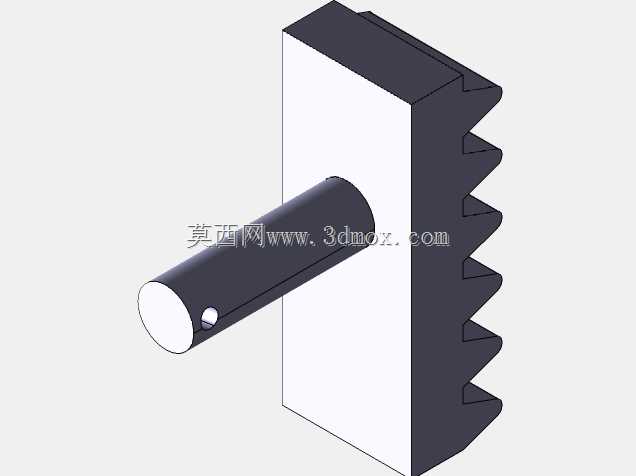

从功能设计逻辑来看，设备的核心加工逻辑是通过双轴的协同送进与角度偏转，实现线材的连续弯折成型，线材锁定机构预留了调整余量，可适配不同规格的挤出机组输出线材的进料对位，无需额外定制进料转接构件。考虑到个人DIY制作的加工条件限制，设备的绝大多数结构零件都适配3D打印加工工艺，制作者可根据自身手头的耗材规格调整零件的打印填充率与壁厚参数，仅齿条齿轮这类需要承受持续传动载荷的部件，建议采用线切割工艺加工金属件来提升使用寿命，传动部分预留了标准电机的安装位，制作者可根据自身需要的弯折扭矩选配对应功率的驱动电机，无需对原有安装位做二次改孔。

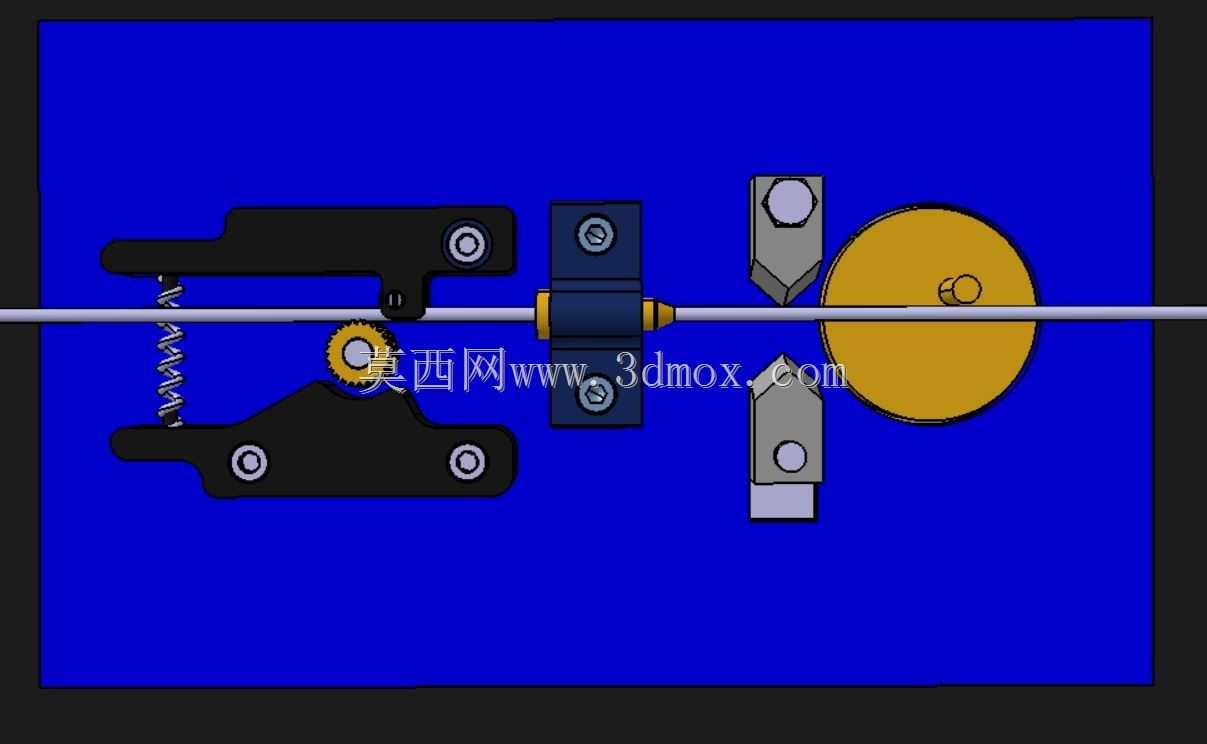

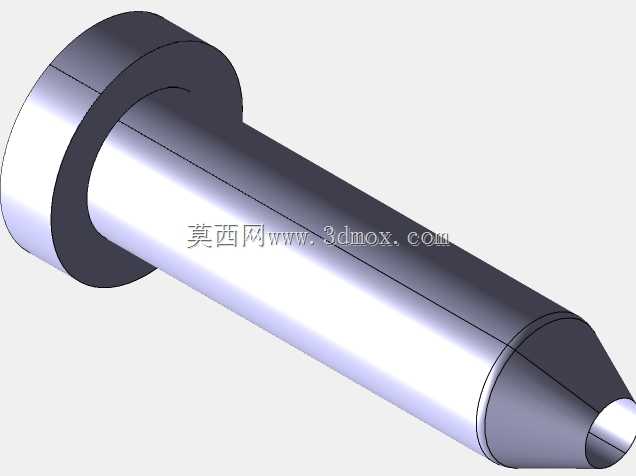

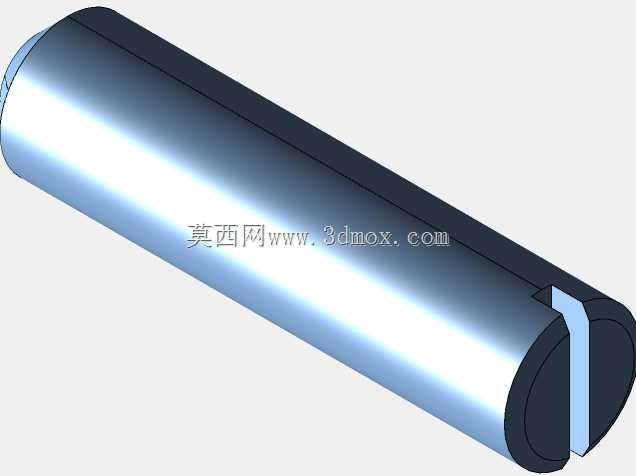

设备的上层加工台面做了平整化设计，弯折工位设置了定位挡块与成型轴，可根据需要弯折的线材形状调整定位挡块的安装位置，双轴的传动路径做了简化设计，尽可能减少了中间传动环节的零件数量，降低DIY制作的装配难度。机架的方管连接处采用标准角码加固，在持续运行的振动工况下可保持整体结构的稳定性，中层托板与机架立柱采用可拆卸连接，方便后期对驱动组件做维护调整，设备的进料端设置了导向套，可避免线材送进过程中出现偏摆，保证弯折尺寸的一致性。

在实际使用场景中，这款设备可替代手工弯折线材的作业方式，对于小批量的线材折弯件加工，能有效保证弯折角度的一致性，降低手工操作的劳动强度，同时因为整体结构的制作门槛较低，制作者可根据自身的加工需求对局部结构做适配修改，比如更换不同直径的成型轴来适配不同弯折半径的加工需求，调整线材锁定机构的夹持范围来适配更粗或更细的线材加工，整体结构的拓展性较强，可覆盖多数小型线材弯折的加工需求。
