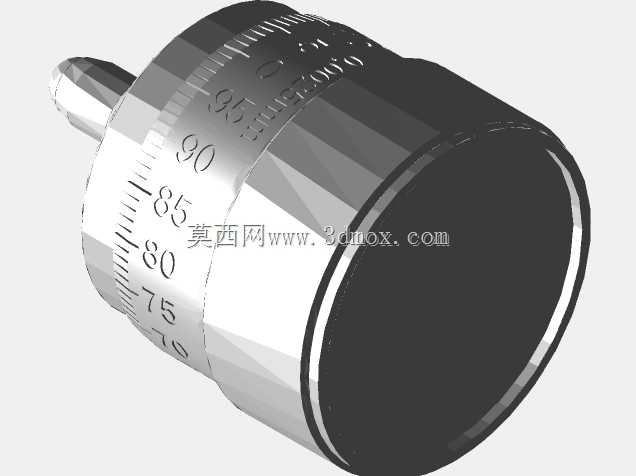

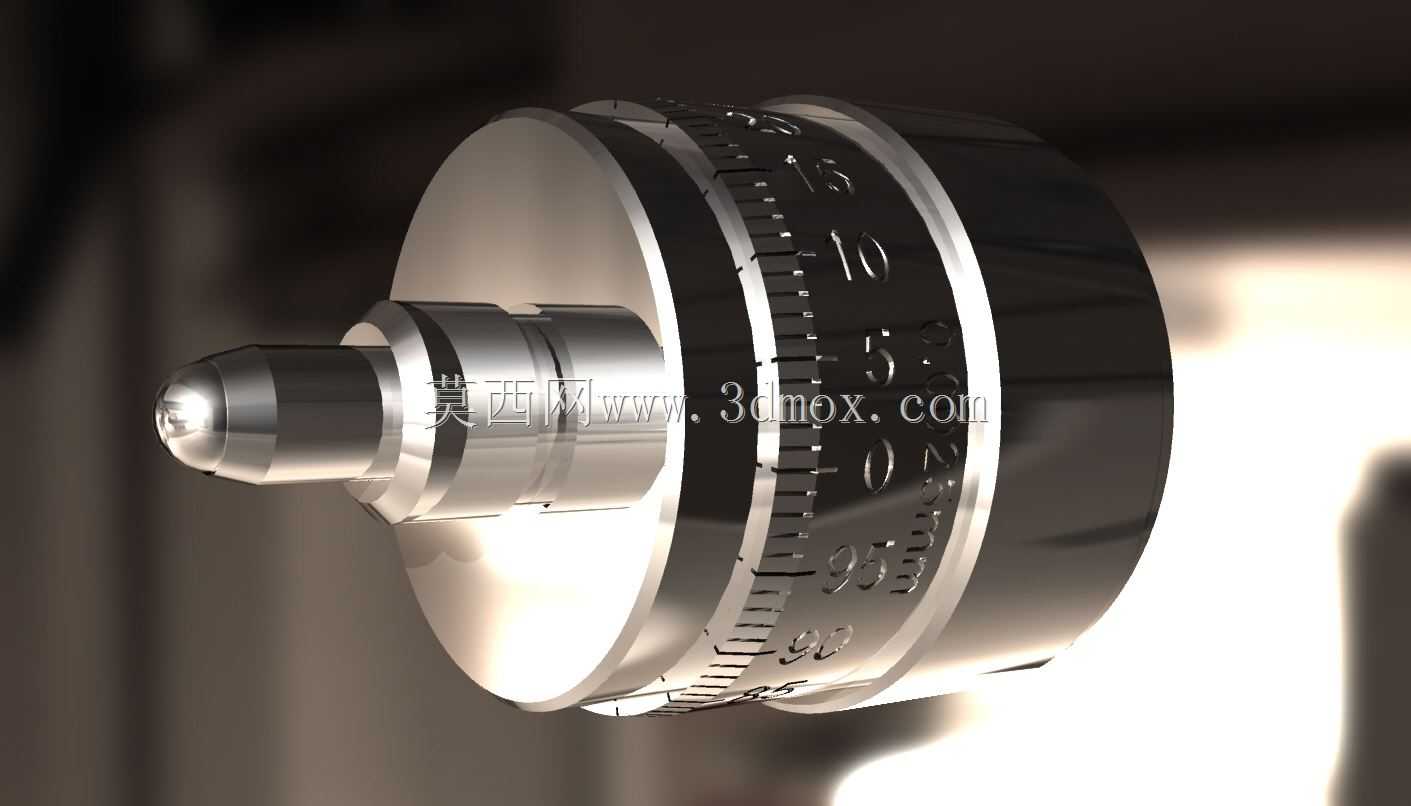

高精度机械式测微头结构三维数模

在精密加工、计量检测、设备微调机构的实际应用场景中，测微头是实现微米级位移进给、尺寸比对的核心执行部件，常被集成在光学平台调平机构、工装夹具定位端、专用检具的测量工位上，替代普通螺杆进给实现高精度的位置调整。这款测微头的结构设计围绕精密螺旋副传动原理展开，核心的测微螺杆与固定螺母套采用了小螺距梯形螺纹配合，配合套筒上的圆周刻线与轴向基准线，可实现0.01mm级的读数分辨率，满足常规精密检测与微调的精度要求。从结构布局来看，测微头的前端为硬质合金测砧，经过球面研磨处理，减少测量接触时的点接触应力，避免长期使用造成测头磨损影响测量精度；中段的固定套筒刻有轴向毫米刻度，与转动的微分筒刻度配合完成读数，微分筒表面做了防滑滚花处理，方便操作人员手动旋转进给时施加稳定扭矩，不会出现打滑导致的进给量偏差。设计过程中重点考虑了螺旋副的间隙补偿结构，在螺母套末端设置了可调式锁紧结构，可通过微调螺母消除长期使用后螺纹配合产生的回程间隙，保证正反向进给时的读数一致性；尾部的锁紧装置可在测微头调整到目标位置后锁定螺杆位置，避免外力触碰导致位移偏移，适配需要固定位置作为定位基准的工装场景。从安装边界来看，这款测微头的主体安装段为标准圆柱外径，可适配常规的量具安装孔位，安装时通过侧面的紧定螺钉完成周向固定，不需要额外定制连接法兰，能直接替换同规格的市面常规测微头产品；整体轴向尺寸紧凑，不会占用过多安装空间，在狭小的工装内部也能完成布置。测微螺杆的进给行程覆盖常规测量需求，最大进给量满足多数精密微调场景的行程要求，测头伸出端的径向跳动控制在微米级，保证进给过程中测头不会出现偏摆，避免引入额外的测量误差。在实际选型使用中，这类测微头既可以作为独立量具完成小尺寸工件的厚度、台阶高度测量，也可以作为精密位移调节部件集成到自动化设备的微调工位，配合位移传感器实现闭环位置控制，结构上的全金属外壳设计也能适配车间多油、多切削液的工作环境，表面的镀铬处理具备一定的防锈能力，长期使用不会出现锈蚀卡滞的问题。
