千分尺固定支撑底座结构设计

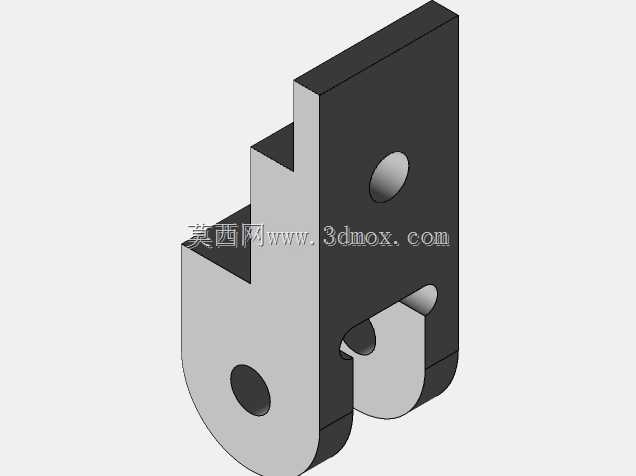

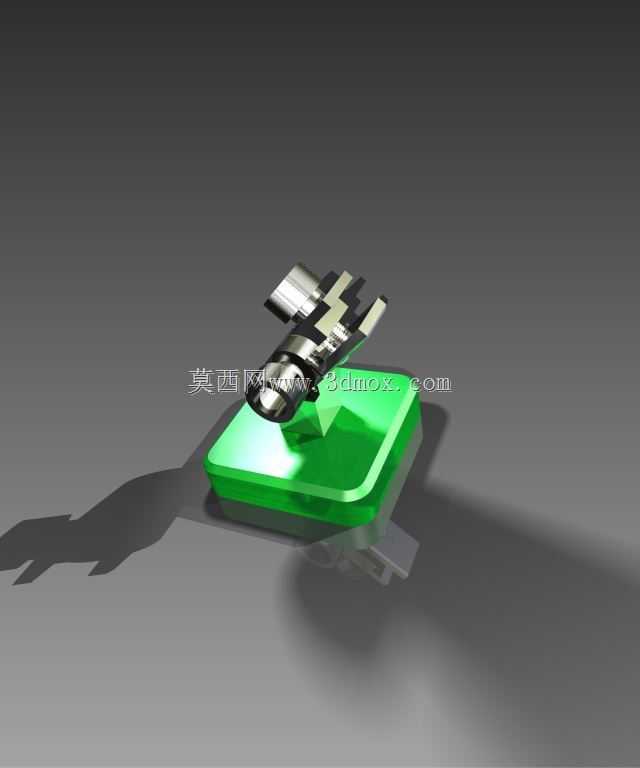

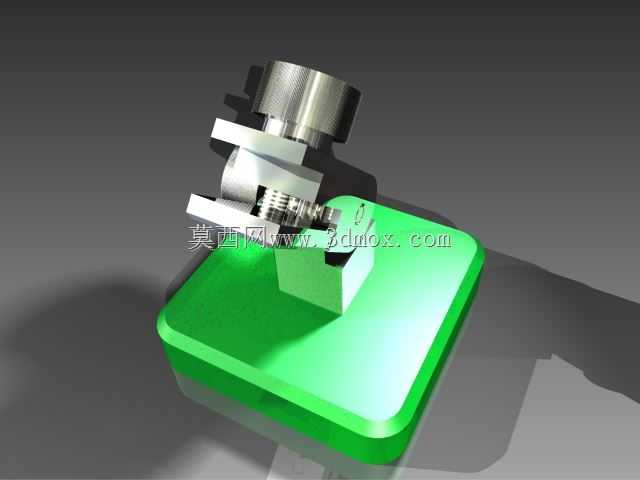

在机加工车间的工序间检测、计量室的精密尺寸校准场景中，手持千分尺开展批量工件测量时，很容易因为施力不稳、手部晃动带来测量误差，同时长时间手持操作也会提升检测人员的劳动强度，千分尺底座正是为解决这类实际测量痛点设计的配套支撑构件。这款底座的核心功能是为千分尺提供稳定的刚性安装基准，将千分尺尺架可靠固定后，检测人员仅需单手持待测工件完成进给、对齐即可完成尺寸测量，既能够保证每次测量时千分尺的测砧、测微螺杆轴线保持水平一致，避免尺身倾斜带来的阿贝误差，也能解放操作人员的持尺手，大幅提升批量检测环节的作业效率。从设计思路来看，底座整体采用下宽上窄的配重式结构，底部方形基座做了大平面接触设计，基座边缘做圆角过渡处理，避免车间使用过程中锐边磕碰划伤操作人员，同时基座自身重量经过配重核算，能够保证安装千分尺后整体重心落在基座支撑面范围内，即使测微螺杆伸出到最大量程位置，也不会出现倾翻风险。基座上方的千分尺夹持部位采用可调式锁紧结构，适配不同规格外径千分尺的尺架尺寸，锁紧接触面做了防滑处理，既能够保证夹持牢固，不会在测量过程中出现尺身滑移，也不会因为锁紧力过大损伤千分尺尺架的漆面或金属基体。安装边界方面，底座的方形基座长宽尺寸控制在常规计量工位的操作空间范围内，不会占用过多检验台的有效使用面积，夹持机构的高度设计匹配操作人员坐姿检测时的手臂自然高度，减少长时间操作的疲劳感，基座底部预留了防滑垫安装槽，可粘贴橡胶防滑垫进一步提升与检验台面的摩擦力，避免测量过程中底座出现滑移。在实际使用场景中，这类底座不仅可配套常规外径千分尺使用，也可通过更换夹持块适配数显千分尺、杠杆千分尺等不同类型的量具，在小零件批量检测、精密零件入厂复检、工序间尺寸抽检等环节都能发挥稳定支撑作用，结构上没有多余的复杂构件，加工难度低，日常维护仅需定期清理夹持面的铁屑、灰尘，保证锁紧可靠性即可，完全适配车间现场的粗放使用环境。
