高精度机械式外径千分尺结构设计

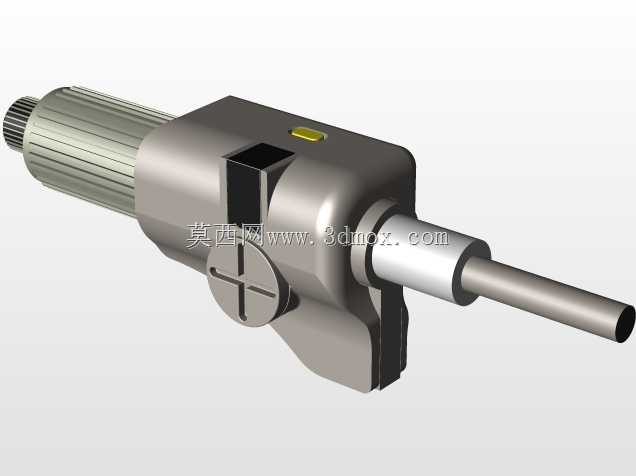

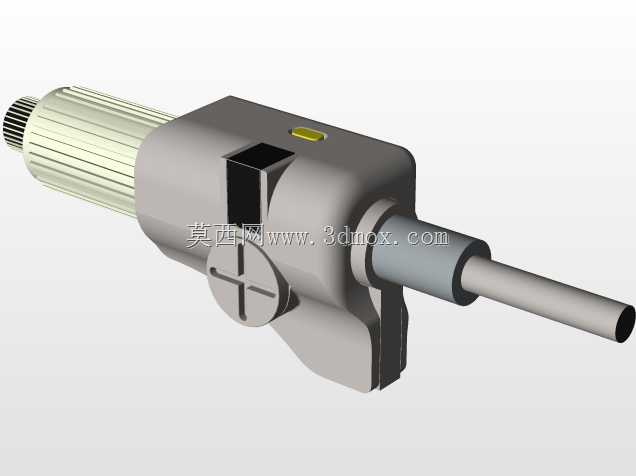

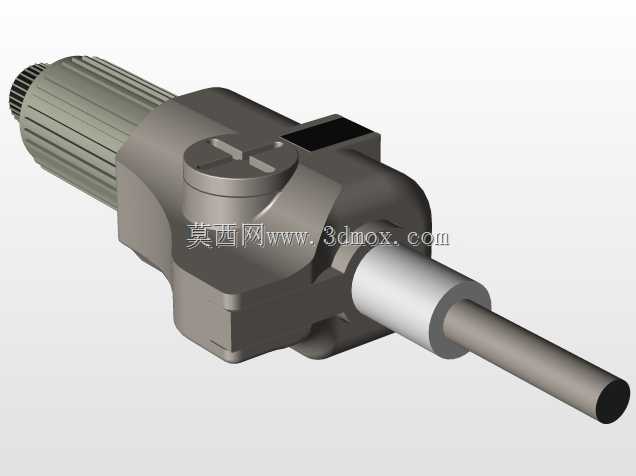

在机械加工现场的工序间检测、精密零件终检环节，外径千分尺是一线质检与操作工人最常接触的高精度接触式测量器具，这套三维结构完整还原了机械式千分尺的全部传动与锁紧组件，可直接用于测量原理教学、工量具结构改良设计的参考原型。从实际使用场景出发，千分尺常被用于测量轴类零件的外径尺寸、薄片类零件的厚度、小型工件的形位公差辅助检测，测量精度可达0.01毫米，相比普通游标卡尺更适合公差等级在IT6-IT8级的零件尺寸核验，在五金加工、汽车零部件制造、精密模具修配等场景中是不可或缺的常备量具。这套模型完整还原了尺架、测微螺杆、固定套管、微分筒、测力装置、锁紧装置这几个核心功能模块，设计时充分考虑了实际操作的人机交互逻辑：带滚花纹理的微分筒与测力棘轮设置在手持端，旋转时的阻尼感符合实际操作的施力习惯，当测砧与被测工件接触达到额定测力时，棘轮会发出空转声响，避免测量压力过大导致螺杆变形产生测量误差；侧面的锁紧拨杆可在测量完成后固定测微螺杆位置，方便操作人员读数后再记录数值，不会因为移动尺身导致螺杆窜动影响读数准确性。从结构设计思路来看，测微螺杆的螺纹导程严格遵循0.5毫米的标准设计，微分筒圆周均匀刻划50等分刻度，每旋转一格测微螺杆轴向进给0.01毫米，这一传动比是千分尺精度实现的核心结构基础；尺架部分采用了弓形镂空结构，在保证足够刚性避免测量受力变形的同时，尽可能减轻整体重量，方便长时间手持操作，测砧与测微螺杆的测量端面做了硬质合金镶片的结构预留，长期使用磨损后可单独更换镶片，延长整尺的使用寿命。从安装与尺寸边界来看，这套千分尺的测量范围覆盖0-25毫米常规量程，尺架的弓形开口深度满足常规小型轴类、盘类零件的测量空间需求，整体手持部位的直径符合成年人手掌握持的尺寸范围，各活动组件的配合间隙做了合理预留，既保证螺杆轴向移动顺畅无卡滞，又不会出现径向晃动影响测量精度；锁紧装置采用偏心压紧结构，拨杆旋转90度即可完成锁紧与释放操作，操作行程短，适合检测过程中快速切换测量与读数状态。
