数显深度测量千分尺结构设计

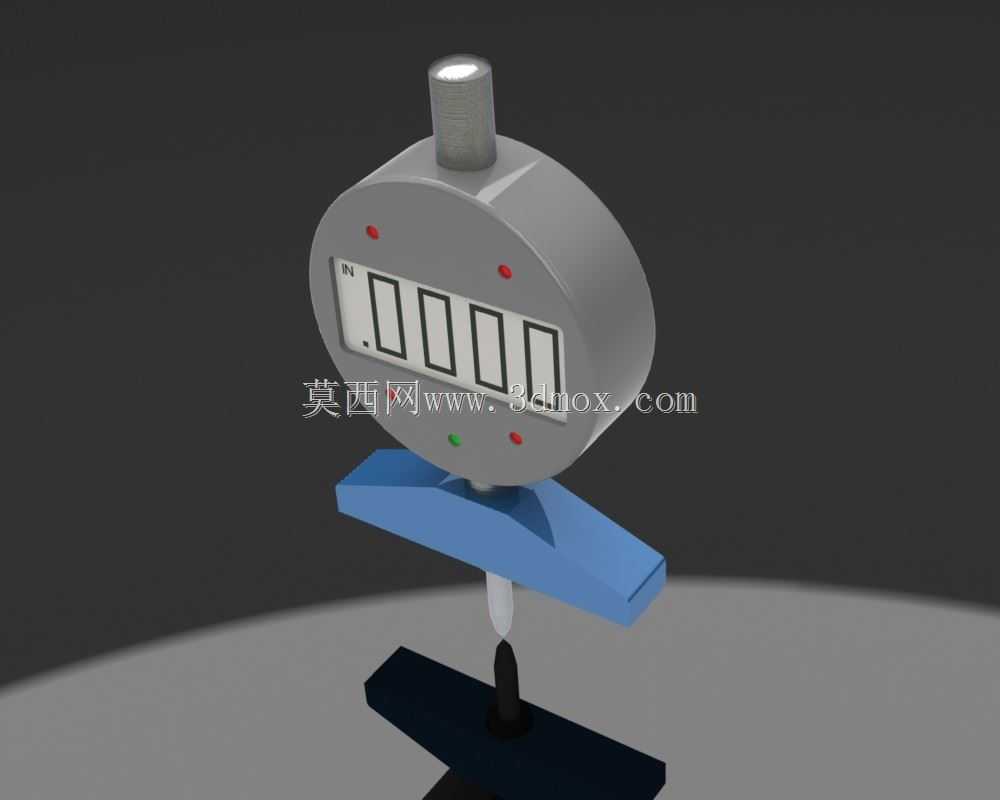

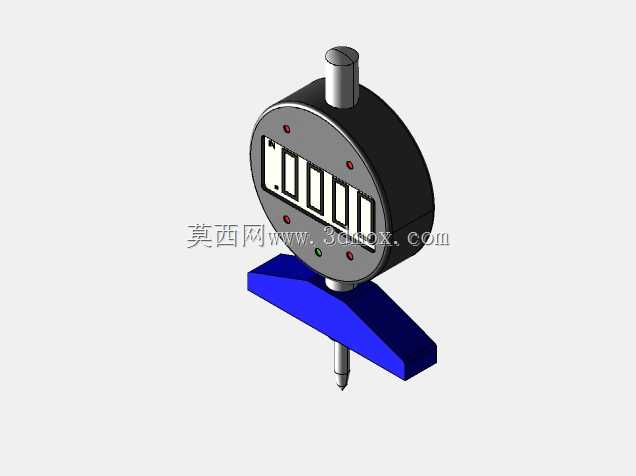

在机加工车间的工序间检测环节、五金零部件的入厂质检工位、模具修配的现场配磨作业中，这类数显深度千分尺是一线检测人员随身配备的高频使用量具，不同于普通机械式深度尺，它的数显读数结构能彻底规避视差带来的读数误差，哪怕是刚入行的质检新人，也能快速获取准确的测量数值，不需要花大量时间练习刻度判读。从结构设计逻辑来看，这款千分尺的表头采用圆形壳体布局，直径适配绝大多数操作人员的单手握持尺寸，壳体表面分布的功能按键做了凸起限位设计，戴劳保手套操作时也不会出现误触，表头正面的数显屏做了下沉式防护，能避免车间内的铁屑、切削液飞溅直接刮花屏幕，延长显示模块的使用寿命。测量基座采用加宽桥式结构，和被测工件表面接触时能获得更大的支撑面积，哪怕是测量带有轻微弧度的工件端面，也能保证测量基准面的贴合度，不会因为基座歪斜导致测量值出现偏差，测杆的伸缩行程覆盖了常规小尺寸深度检测的常用范围，测头采用硬质合金材质，长期接触金属工件表面也不容易出现磨损，能长期保持测量精度的稳定性。设计这款三维模型的时候，优先考虑的是车间实际使用的场景需求，没有做多余的装饰性结构，所有外轮廓的棱边都做了R角倒钝处理，避免操作人员拿取时被锐边划伤，表头和测量基座的连接位置做了同轴度限位结构，保证测杆的伸缩方向和基座基准面保持垂直，从结构根源上消除阿贝误差带来的测量偏差。安装边界上，这款千分尺不需要额外的固定安装结构，属于手持式便携量具，日常存放时可以直接放置在量具盒的定制卡槽内，整体外形尺寸适配常规量具柜的抽屉格位，不需要单独预留特殊的存放空间。测杆的移动阻尼做了适配设计，下测时不会因为自重快速下坠碰伤测头，提拉起测杆后也能稳定保持在当前位置，方便操作人员读取数值或者进行多点位的对比测量，在小尺寸盲孔深度、台阶面高度差、密封槽深度这类常规游标卡尺难以保证精度的测量场景下，这款千分尺的测量稳定性和读数效率都有明显优势，数显模块自带的数值锁定功能，还能方便操作人员在狭窄空间内完成测量后，取出量具再读取数值，不用在视线受阻的工位上勉强判读数据。
