机加工测量工位用测微计固定支撑支架

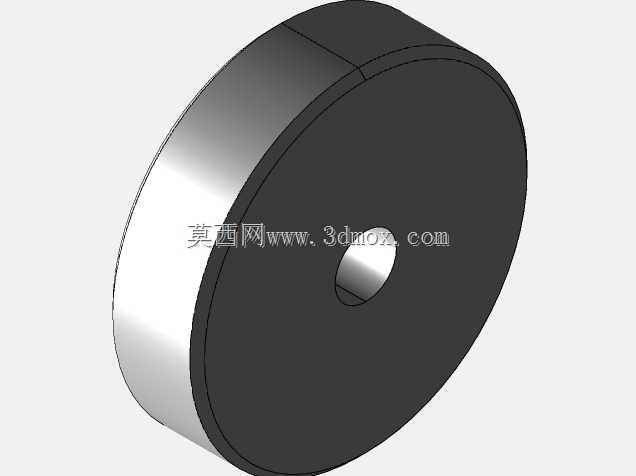

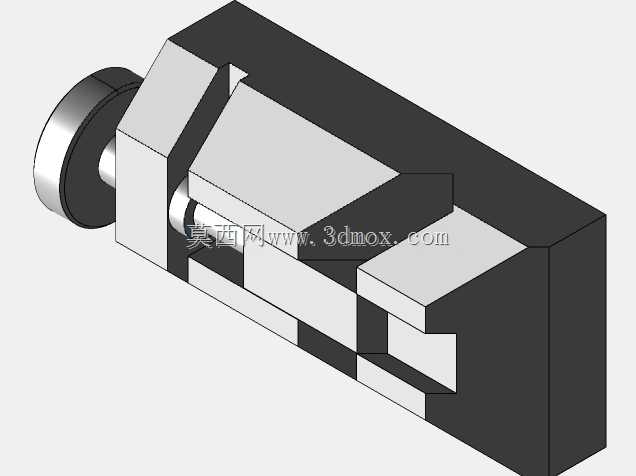

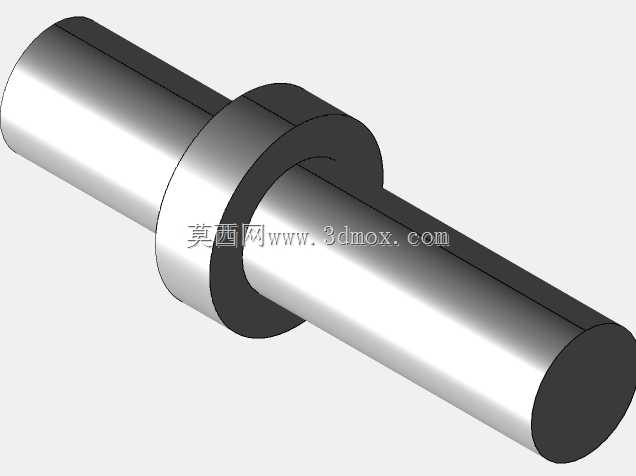

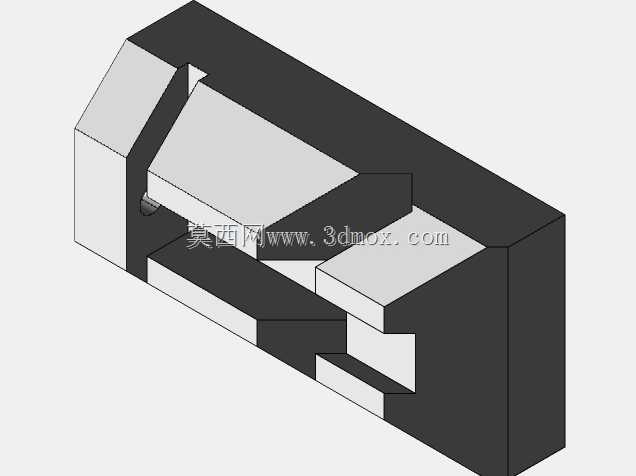

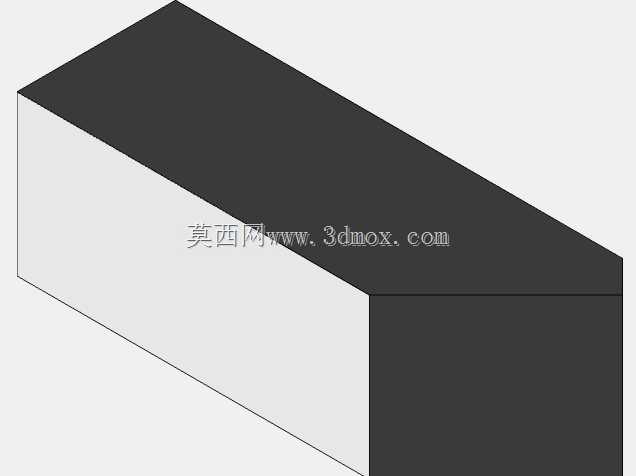

在精密机加工车间的工序间检测环节，操作工常需要一手持千分尺测微头、一手扶工件完成尺寸测量，遇到批量小件检测时，双手操作的稳定性差，容易出现测量力不均、读数偏差的问题，这款测微支架正是针对这类现场痛点设计的量具辅助固定结构。从结构设计逻辑来看，支架主体采用方块式拼接的刚性基体，没有多余的镂空减重结构，整体重心偏向安装基面一侧，避免测微头伸出后出现倾覆力矩，基体上预留的测微杆安装孔与千分尺套筒外径采用H7/h6的小间隙配合，安装后测微杆的轴向进给方向与工件定位面保持垂直，从根源上减少测量阿贝误差。支架的工件定位区域采用台阶式挡边设计，可适配不同厚度的板类、轴类小件的快速定位，操作工只需将工件靠紧定位挡边，单手转动测微头的棘轮即可完成测量，另一只手可以完成工件取放、数据记录等操作，单工位检测效率可提升40%以上。从安装边界来看，支架底部为平整的安装基面，可直接通过螺栓固定在检测工作台的T型槽上，也可搭配磁力座吸附在花岗石平板表面使用，整体外形尺寸控制在150mm×60mm×70mm范围内，不会占用过多检测台操作空间，测微头的伸出行程预留了25mm的调节余量，可覆盖0-20mm量程的常规外径千分尺的测量需求。在实际使用场景中，这类支架除了用于工序间的工件尺寸抽检，还可集成到小型自动化检测单元中，搭配位移传感器实现工件尺寸的在线自动检测，支架的刚性基体不会因为频繁的测微头进给产生形变，长期使用的测量重复精度可控制在0.002mm以内。设计过程中特意将测微头的安装高度设置为距离基面35mm，匹配操作工坐姿检测时的手肘操作高度，长时间操作也不会产生手腕疲劳，定位挡边的边角处做了R2的倒角处理，避免取放工件时刮伤工件表面或操作工手部，所有安装孔位都做了沉头处理，螺栓安装后不会突出基体表面，防止剐蹭量具或工件。
