外径测量用ST千分尺结构设计

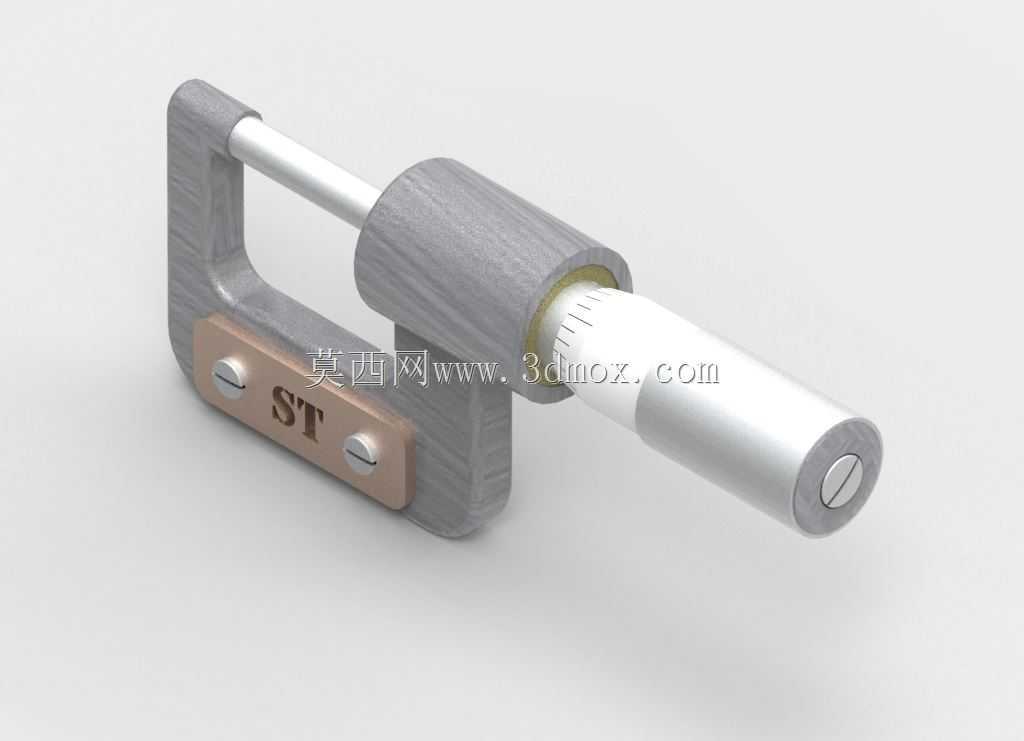

在机加工车间的工序检验环节，千分尺是一线质检人员和机床操作工手边离不开的接触式测量器具，这款ST结构的千分尺主要针对小尺寸外径、厚度类尺寸的高精度检测场景，适配普通车床、磨床加工后的工件尺寸核验，也可用于五金冲压件、小型轴类零件的入厂复检环节。从结构设计逻辑来看，这款千分尺沿用了螺旋副传动的经典测微原理，通过测微螺杆的旋转位移将角位移转化为直线位移，实现0.01mm级的尺寸读数，尺架采用弓形开式结构，预留的测量开口空间可适配常规小型零件的测量需求，测砧与测微螺杆的测量端面做了硬质合金镶片处理，避免长期使用后端面磨损导致测量失准，固定套管上的刻度线与微分筒上的分度线做了清晰的凹凸蚀刻，即使车间光线条件一般也能快速读取数值。尺架外侧的ST标识铭牌通过两颗沉头螺丝固定，既做结构标识也可作为防滑握持的受力点，锁紧装置设置在尺架靠近测微螺杆的一侧，测量完成后可锁定测微螺杆位置，方便取下量具后再读数，避免手持过程中螺杆位移产生读数误差。从安装与使用边界来看，这款千分尺属于手持便携式量具，不需要固定安装台面，日常使用时需注意测微螺杆的行程范围，超行程拧动会造成内部螺纹副磨损，直接影响测量精度，尺架的弓形深度决定了可测量零件的最大边缘距离，针对超出弓形深度的大直径零件无法完成测量，使用前需先校准零位，将测砧与测微螺杆端面清洁后贴合，查看微分筒零位与固定套管基准线是否对齐，若存在偏移需先调整零位再开展测量。在实际使用场景中，这类千分尺相比游标卡尺的测量精度更高，适合IT6-IT8级精度的零件尺寸终检，测微螺杆的螺距设计为0.5mm，微分筒旋转一圈对应测微螺杆前进或后退0.5mm，微分筒圆周均匀刻有50个分度，每个分度对应0.01mm的直线位移，配合固定套管上的毫米和半毫米刻度线，可快速完成尺寸读数。设计过程中对尺架的刚性做了针对性强化，避免握持力度过大导致尺架形变产生测量误差，隔热垫片设置在尺架握持位置，减少手部温度传导导致的金属热胀冷缩误差，适配车间常温环境下的连续测量需求，测力装置设置在微分筒尾部，测量时拧动尾部棘轮，当测微螺杆接触工件达到额定测力后棘轮会发出打滑声响，避免人为施加压力过大导致螺杆顶弯工件或者压损测量端面。
