汽车玻璃检测手动升降测量台架

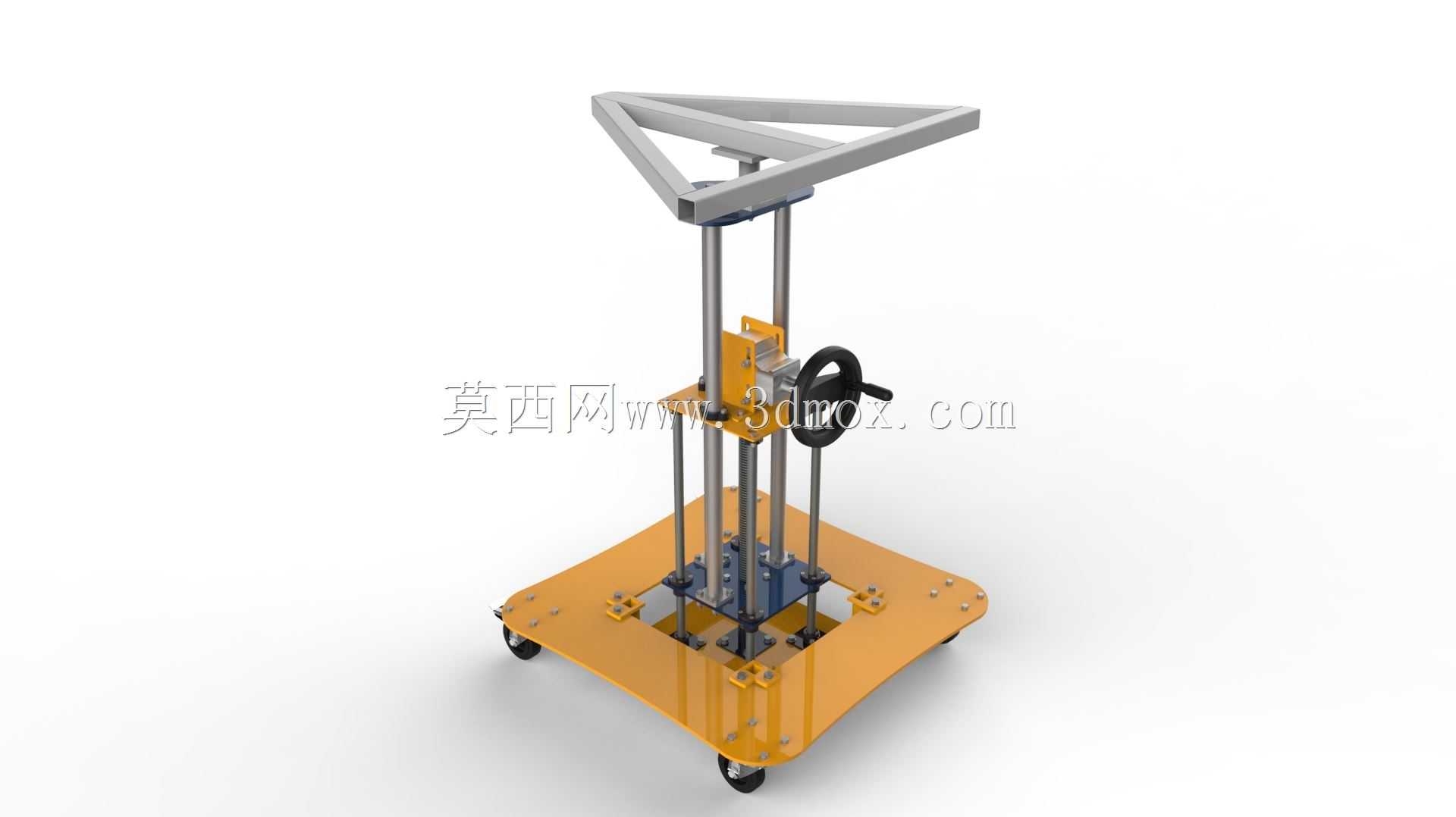

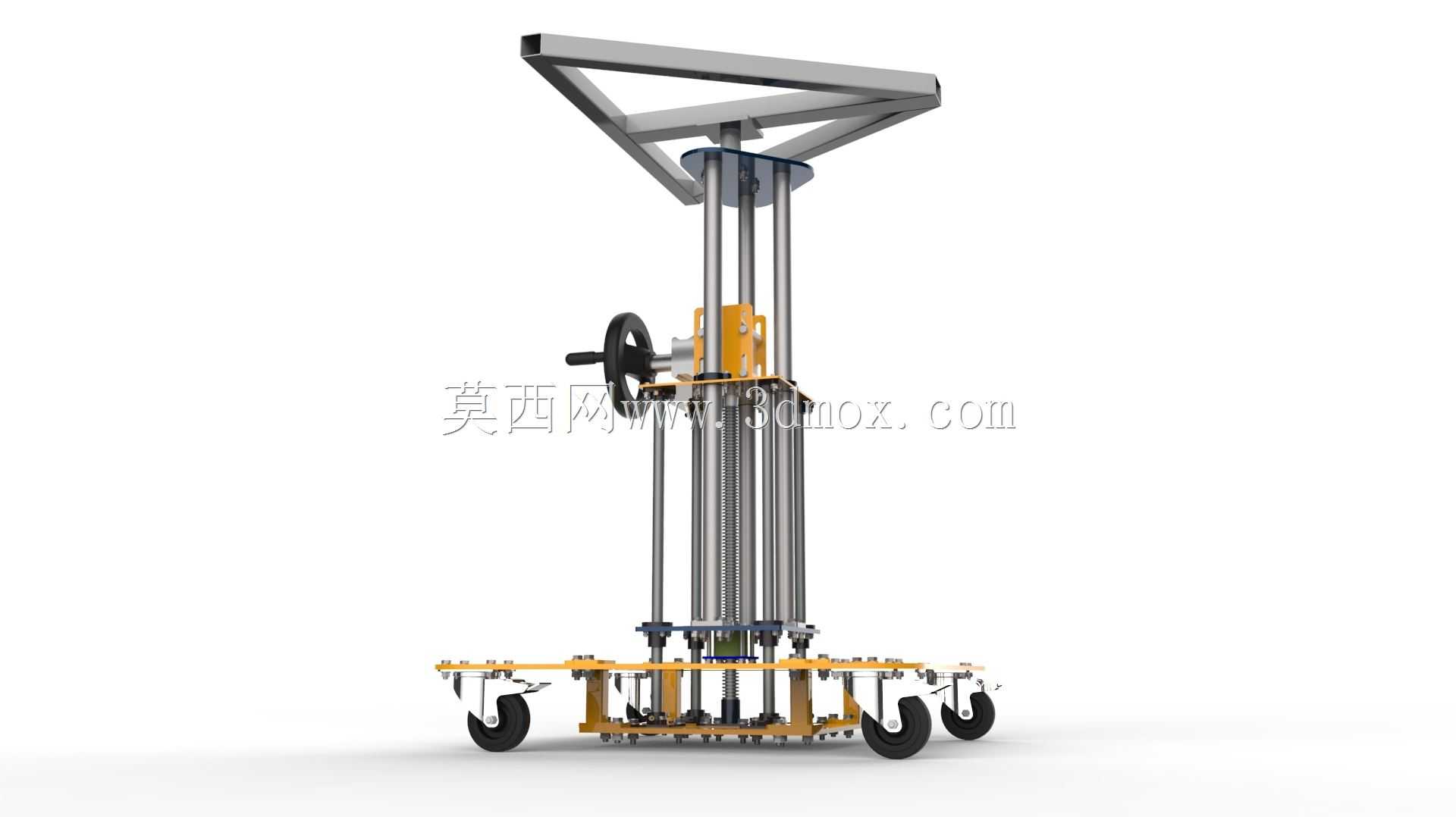

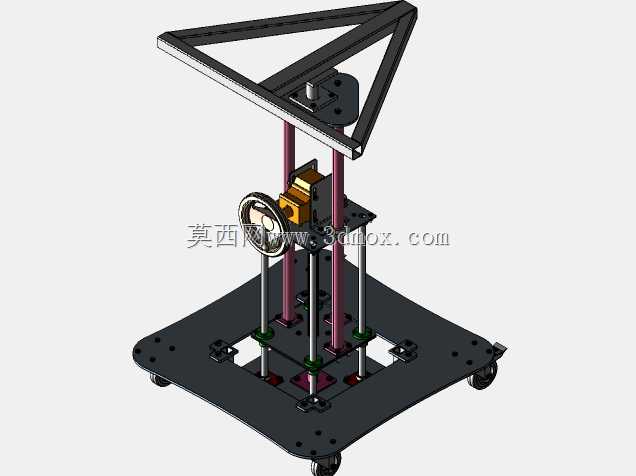

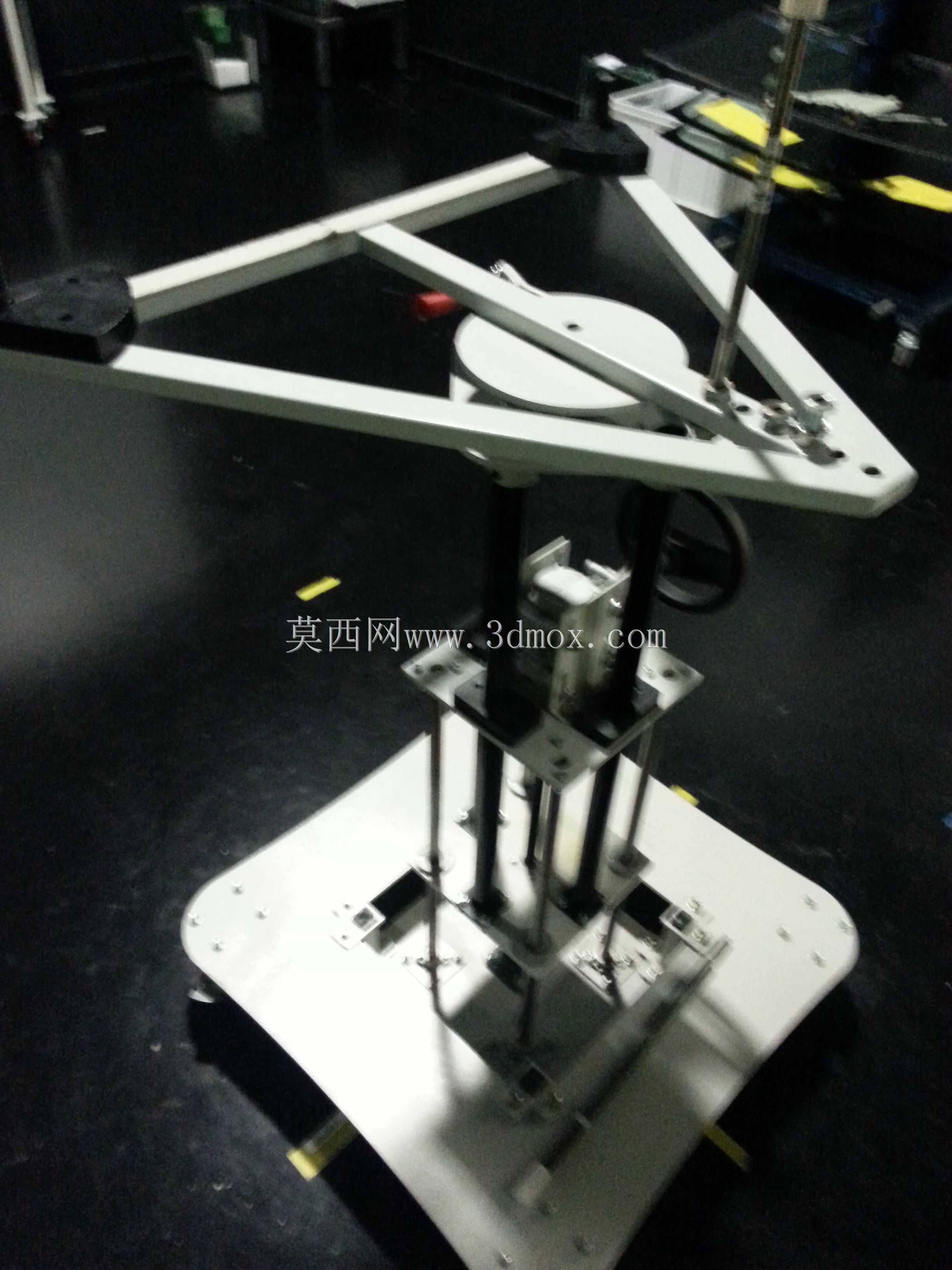

该设备主要面向汽车整车厂零部件检测工段、第三方汽车玻璃检测实验室场景使用，核心用途是承载汽车前挡风玻璃样件，完成激光光束穿过玻璃后的折射量检测工序，为玻璃光学性能校验提供稳定的可调高度支撑载体。设备底部采用带刹车的万向脚轮布局，可在检测车间内灵活转场，脚轮上方设置的可调支撑脚，在设备就位后可向下旋出贴合地面，抵消轮组的浮动间隙，保证检测过程中机架无晃动偏移，避免检测数据受外部振动干扰。底部承载框架采用矩形钢管拼焊成型，框架上预留多组T型槽安装位，可适配不同规格的玻璃定位夹具，无需重新打孔即可快速切换不同车型的前挡玻璃检测工装，框架整体长宽尺寸控制在1.2米见方范围内，可适配多数检测工位的场地边界，不会占用过多通道空间。升降部分采用双光轴导轨配合梯形丝杠的传动结构，手动摇轮设置在机架中部偏上位置，操作高度符合人体工程学要求，操作人员站立状态即可轻松转动摇轮完成高度调节，梯形丝杠自带自锁特性，调整到目标高度后无需额外锁止机构即可保持位置稳定，不会出现自动下滑的问题，升降行程覆盖0.8米到1.8米区间，可适配不同身高操作人员的检测视线高度，也能匹配不同焦距的激光检测设备安装要求。顶部的三角承载架采用镂空式结构设计，在保证结构刚性的前提下尽可能降低自身重量，架体上预留的标准安装孔位可直接固定激光检测组件，安装面经过铣削加工保证平面度公差在0.1mm以内，避免检测组件安装倾斜带来的测量误差。设计阶段优先考虑了手动操作的省力特性，丝杠螺距经过匹配计算，单圈摇轮转动对应的升降高度为5mm，既保证了调节精度，也不会因传动比过大导致升降效率过低，光轴表面做了硬铬镀层处理，耐磨性能优异，长期使用也不会出现拉毛、卡滞的问题。整体机架的焊接部位都做了去应力退火处理，后续机加工过程中不会出现焊接应力释放导致的结构变形，所有外露金属件都做了喷塑处理，车间日常使用中可抵御常规的油污、灰尘侵蚀，延长设备使用寿命。设备的安装边界预留了足够的操作空间，底部框架距离地面高度为150mm，日常清洁时扫地设备可顺利进入架体下方，不会形成清洁死角，摇轮操作侧预留了400mm的操作空间，操作人员调整高度时不会与周边检测设备发生干涉。
