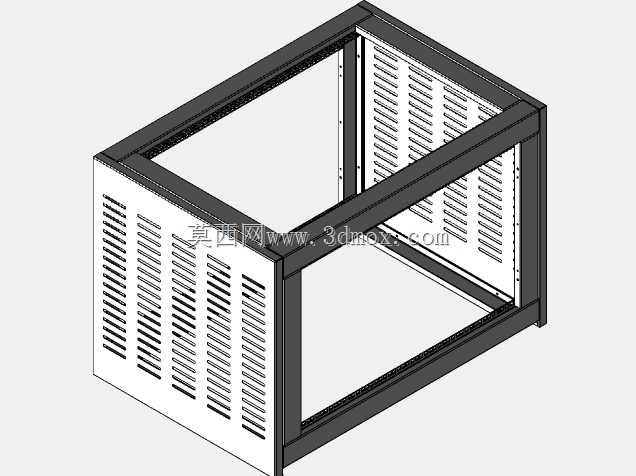

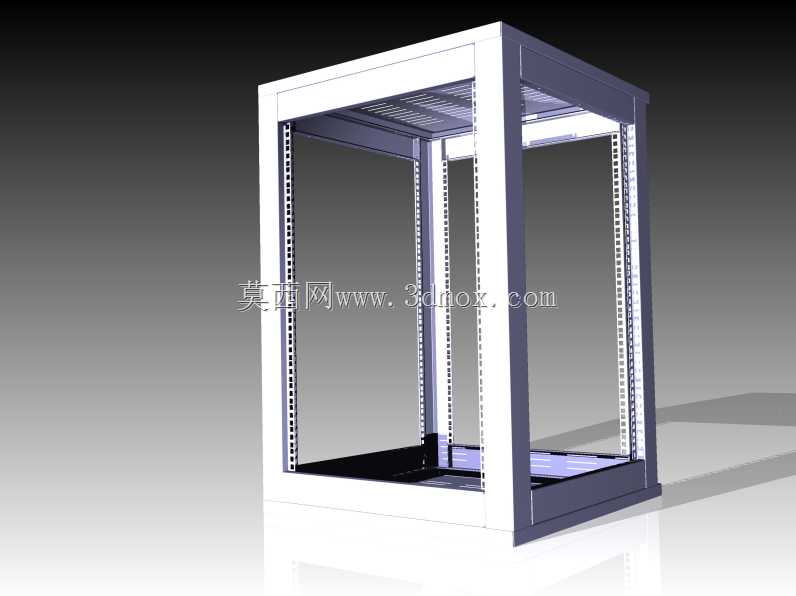

19英寸16U标准工业设备安装机架结构

在电子设备测试、机房设备部署、工业控制单元集成场景中，19英寸机架是通用安装载体的核心标准件，这款16U高度的机架结构，完全遵循19英寸设备安装的通用规范设计，可满足实验室功能验证、产线临时测试工位、小型机房设备挂载等多场景的使用需求。从设计逻辑来看，机架整体采用框架式焊接+拼装结合的结构，四根主立柱采用加厚冷轧钢板折弯成型，立柱上连续排布的安装方孔严格按照标准U位间距加工，单U间距44.45mm，16U的有效安装高度可覆盖绝大多数中小体积的19英寸标准设备，包括工业交换机、测试仪器、工控主机、小型服务器单元等，安装时无需额外打孔调整，直接通过配套机柜螺丝即可完成设备固定，大幅降低现场安装的调整工作量。机架的上下框架采用封闭折弯结构，底部预留了设备走线的过线空间，顶部框架可根据使用需求加装散热风扇模块或者走线槽，框架的边角位置做了圆弧过渡处理，避免安装作业时的磕碰划伤，前后两侧完全开放的结构，既方便设备的快速装入与取出，也能在测试场景下方便操作人员连接测试线缆、观察设备运行状态，相比封闭机柜更适合需要频繁拆装设备的测试工位使用。从安装边界来看，机架的整体宽度严格匹配19英寸设备的安装要求，外部宽度控制在600mm以内，深度可根据挂载设备的深度调整安装立柱的前后位置，适配深度300mm到500mm不等的标准设备，底部框架预留了地脚安装孔，可直接固定在地面或者工作台面上，也可加装脚轮实现工位间的灵活移动。在结构强度设计上，主立柱的截面采用多道折弯加强结构，单根立柱的静态承重可达到80kg以上，整体框架满负载情况下承重不低于300kg，完全满足多台工业设备同时挂载的强度需求，框架表面采用喷塑处理，具备基础的防锈耐刮擦能力，可适应车间、实验室等常规工业环境的使用要求。设计过程中重点规避了常规简易机架容易出现的立柱变形、安装孔位错位、框架晃动等问题，所有安装孔位采用一次冲压成型，孔位同轴度误差控制在0.2mm以内，设备安装后不会出现偏移、卡滞的问题，前后立柱的平行度经过校准，长尺寸设备装入时不会出现两端高度差过大的情况，保证设备安装后的水平度符合运行要求。对于结构设计从业者来说，这款机架的建模过程完整还原了从标准规范落地到结构强度校核、安装适配性验证的全流程，所有安装尺寸完全遵循行业通用标准，可直接作为同类机架设计的参考模板，也可根据实际使用需求调整高度、深度、板材厚度等参数，快速衍生出不同规格的机架产品，减少重复建模的工作量。在设备选型场景中，这款16U机架的空间占用较小，适合空间有限的测试工位或者小型设备间使用，相比更高规格的机架，其自重更轻，搬运和组装难度更低，同时预留了足够的扩展空间，后续可根据需求加装侧板、前门、走线架、配电单元等附件，扩展为完整的封闭机柜使用。
