19英寸机架式设备安装机箱结构设计

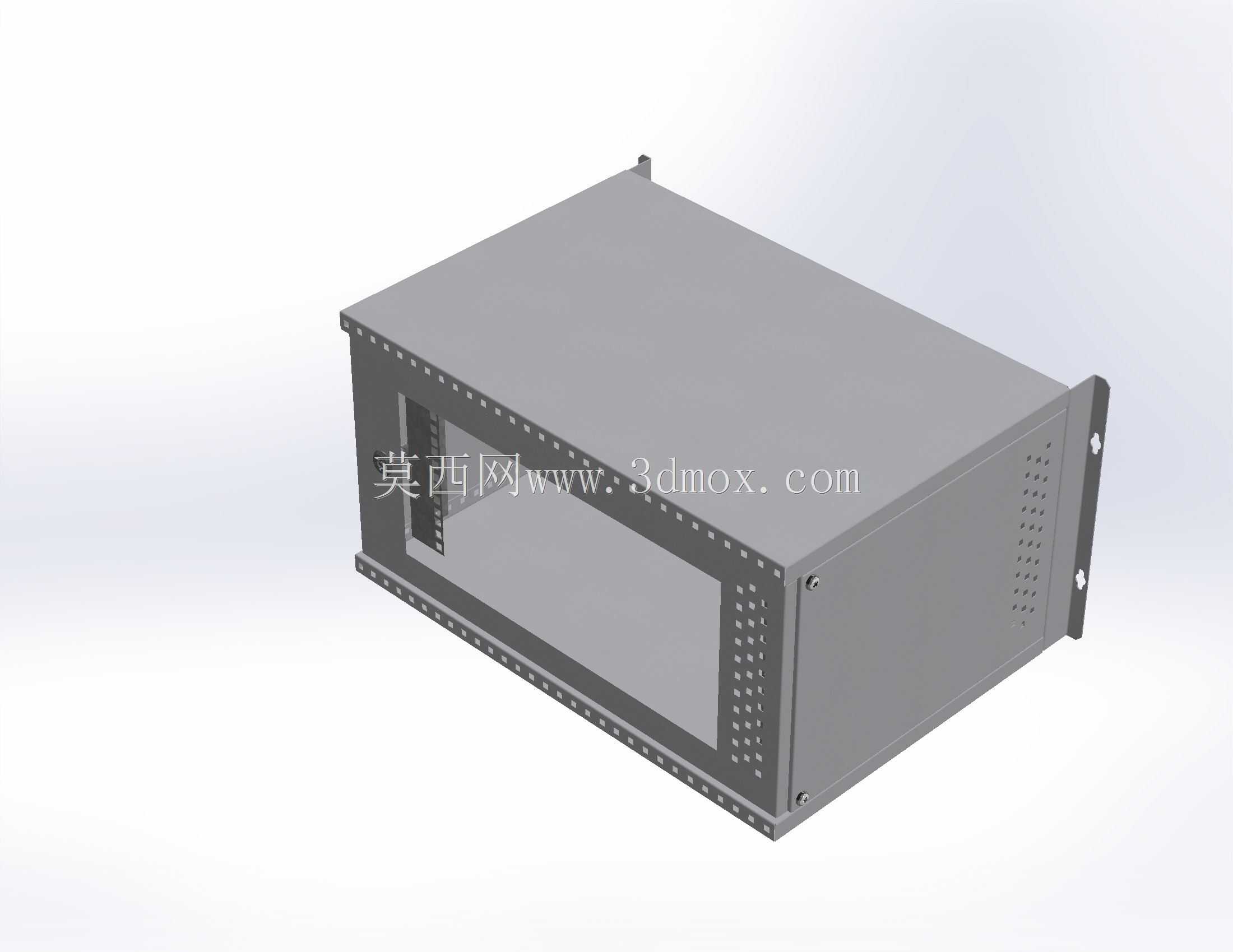

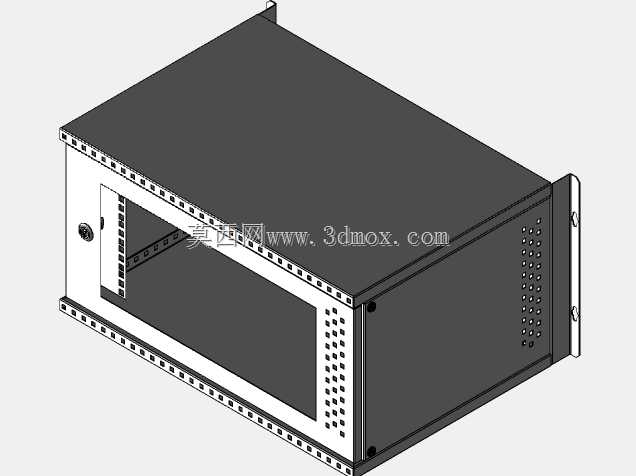

这款19英寸标准机架式机箱，是针对标准19英寸通信及工控机柜安装场景开发的钣金结构件，日常多用于数据中心机房、工业控制机柜、弱电井设备机架内，承载各类工控主板、交换模块、电源单元、数据采集板卡等电子硬件，为内部精密电子器件提供物理防护、电磁屏蔽与安装支撑。从结构设计逻辑来看，整体采用冷轧钢板折弯拼接的钣金工艺成型，箱体主体为长方体封闭结构，前端预留带安装孔位的法兰耳，法兰耳上的固定孔位完全匹配标准19英寸机架的立柱安装孔距，安装时可直接通过螺丝将机箱固定在机架立柱上，法兰耳的突出尺寸经过严格核算，既保证安装后机箱与机架立柱贴合紧密，又不会突出机架前门的闭合边界，避免影响机柜门体正常关闭。箱体侧面设计有阵列式通风散热孔，孔位排布避开内部板卡的安装避让区域，在保证结构强度的前提下最大化通风面积，满足内部硬件长时间运行的自然散热需求，若后续加装散热风扇，也可直接利用现有孔位进行固定，无需二次开孔加工。箱体前端预留透明观察窗区域，可直接观察内部设备的运行指示灯状态，无需开箱即可快速排查设备运行故障，观察窗周边的折边结构做了压边处理，避免锐边划伤安装人员，同时提升观察窗的安装贴合度，减少缝隙带来的电磁泄漏。箱体内部设计有多层安装条，安装条上预制等距的固定孔位，可兼容不同尺寸的板卡、电源模块安装，安装条的位置可根据内部器件的尺寸进行微调，适配不同硬件的安装深度需求，箱体的整体深度控制在常规机架的安装深度范围内，不会与机架后部的走线槽、理线架产生干涉。箱体的拼接处采用点焊加螺丝紧固的组合连接方式，既保证箱体整体的结构刚度，在设备维护时也可快速拆解侧板，对内部硬件进行更换调试，所有板材的折弯圆角均做了钝化处理，避免加工及安装过程中出现割手问题，箱体表面采用喷塑处理，提升防锈抗腐蚀能力，适配机房、工业现场等多类使用环境。
