直线传动用齿条小齿轮啮合结构

项目分类:3D模型 发布时间:2021-08-17 ID:233087
  • 直线传动用齿条小齿轮啮合结构
  • 直线传动用齿条小齿轮啮合结构

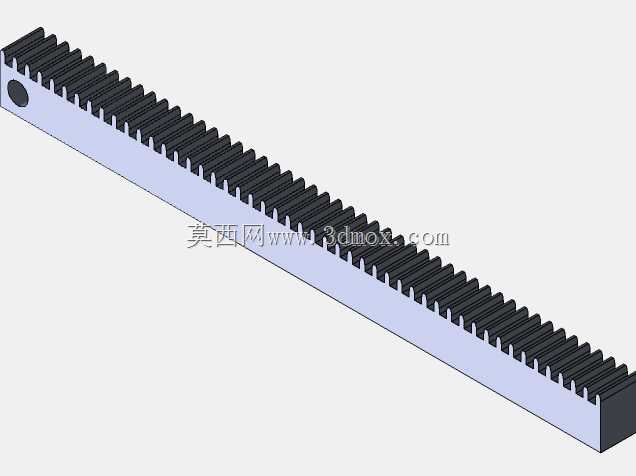

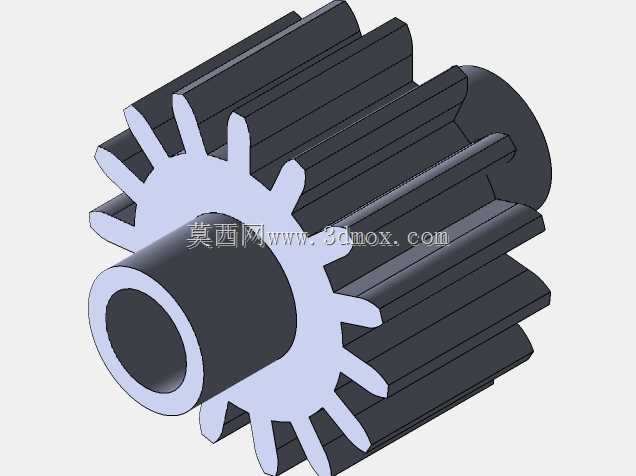

这套齿条与小齿轮的啮合结构,是直线传动场景里极为常见的动力转换组件,日常在自动化生产线的工位平移机构、机床的轴向进给单元、物流分拣线的往复推送装置、升降设备的垂直传动段都能见到它的应用,核心作用是把小齿轮的回转运动平稳转化为齿条的直线往复运动,或是反向将齿条的直线动作转化为齿轮的旋转输出,相比丝杠传动它能实现更长行程的动力传递,相比皮带传动它的传动间隙更小、负载耐受能力更强,重载工况下的传动刚性表现更突出。从设计逻辑来看,建模时优先保证了齿形的啮合精度,齿条采用直齿结构,齿距参数与小齿轮的模数完全匹配,啮合侧隙控制在合理区间,既避免传动过程中出现卡滞,也不会因为间隙过大产生反向冲击;齿条本体采用长条矩形截面,一端预留了安装定位孔,可直接通过螺栓固定在设备的安装基准面上,安装时需要保证齿条的直线度与齿轮轴线的平行度,否则会加剧齿面磨损,甚至出现跳齿问题。小齿轮的轴孔尺寸适配常规的传动轴安装,齿宽略大于齿条的齿面宽度,能抵消少量安装对位偏差带来的啮合偏移,避免齿面局部受力过载。从安装边界来看,齿条的长度可根据实际行程需求拼接,单根齿条的端面做了对位设计,拼接时能保证齿距的连续性,不会在拼接位置出现传动顿挫;齿轮的安装中心距需要严格匹配齿顶高与齿根高的设计值,中心距过大会导致啮合深度不足、传动打滑,中心距过小则会增大齿面摩擦、降低传动效率。实际应用中,这套结构常搭配导轨滑块组件配合使用,齿条固定在移动部件侧,齿轮通过轴承座安装在固定机架上,驱动端连接伺服电机即可实现精准的位置控制,在长行程重载搬运、龙门设备的横梁移动、立体仓库的堆垛机行走机构里,这种传动组合的可靠性已经过大量工况验证,建模时还原的齿形细节、安装孔位、截面尺寸都可直接作为结构选型、装配干涉检查的参考,能帮助设计人员快速完成传动单元的布局校核,减少重复建模的工作量,也能直观验证啮合过程中的运动轨迹是否存在干涉,提前规避装配阶段可能出现的结构冲突问题。
