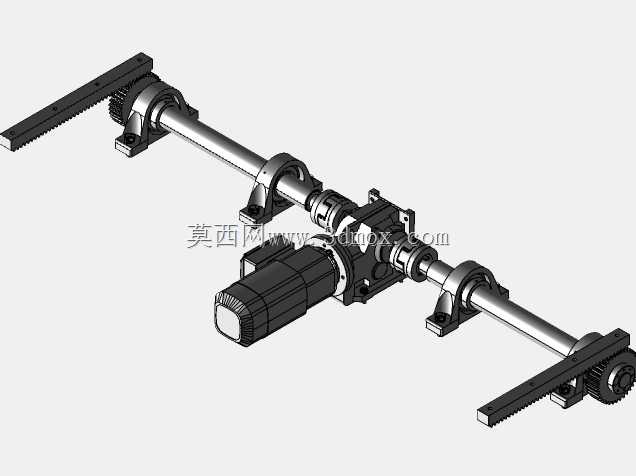

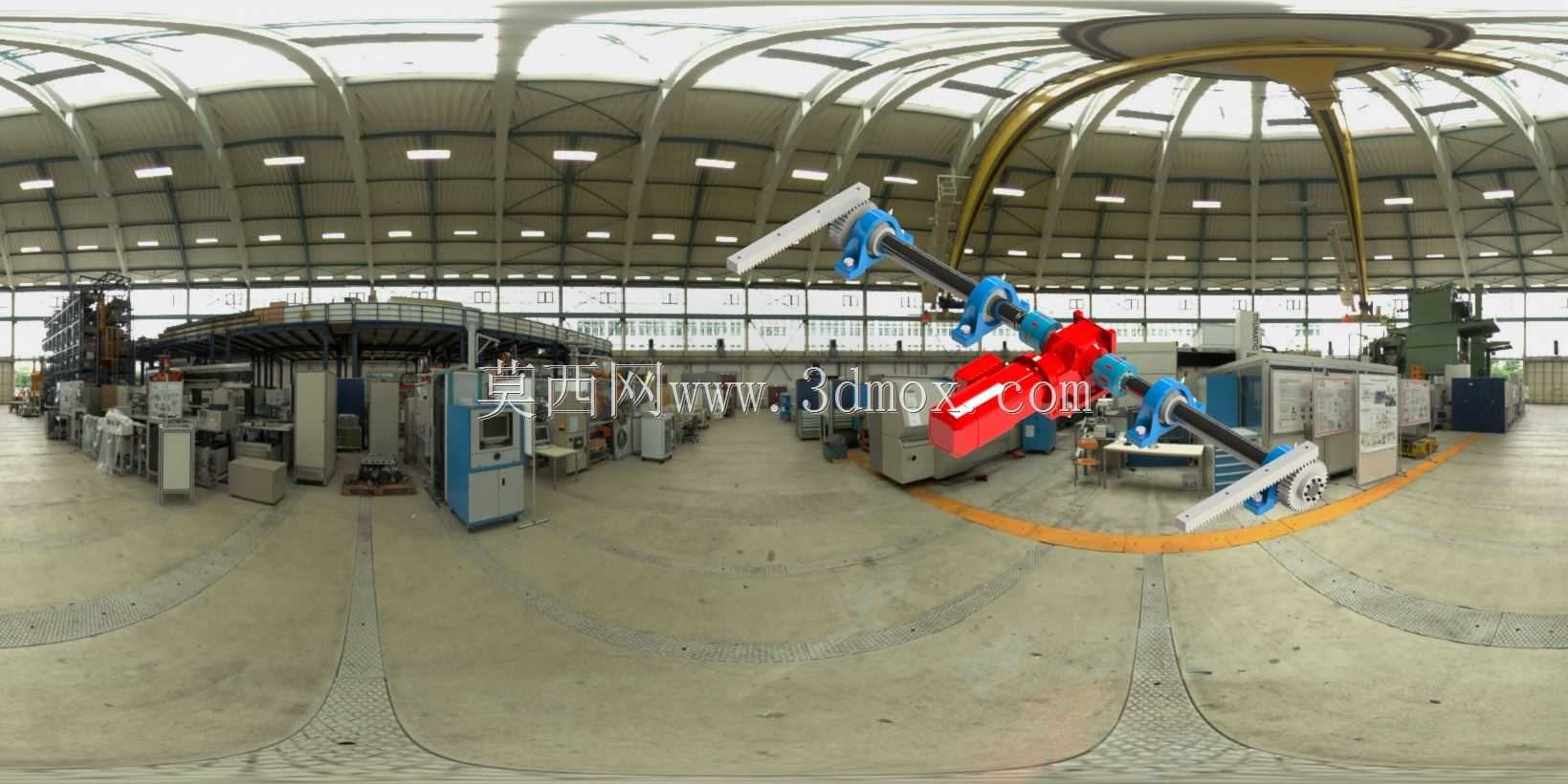

齿轮齿条直线往复传动机构

这套传动结构在非标自动化产线、机床进给单元、物料移栽设备里的应用十分普遍，核心是把旋转动力转化为精准的直线往复动作，相比同步带、丝杠传动，它能适应更长的行程布局，对安装空间的容错度更高，重负载工况下的传动刚性表现更稳定。从结构设计逻辑来看，这套机构的齿轮与齿条啮合侧隙做了预设调整，配套的导向轴支座直接承担径向载荷，两端的安装固定座预留了腰型调节孔，现场装配时可以微调齿轮与齿条的中心距，补偿加工误差带来的啮合卡顿问题，不需要额外做复杂的修配工序就能保证传动顺畅。实际选型应用时，要先核算整套机构的负载上限，齿轮的模数选型直接决定了整套结构的承载能力，这套结构的齿轮安装座与动力输出轴采用键连接传递扭矩，避免大负载下出现轴孔打滑的问题；齿条的安装基准面做了贴合设计，安装时只要保证齿条背面与设备安装基准面完全贴实，就能控制全程的传动精度误差，不需要逐段做啮合间隙检测。从安装边界来看，整套机构的横向安装尺寸要预留出齿条两端的极限行程余量，避免齿轮运行到齿条端点时出现脱啮问题，垂直安装场景下还要配套加装限位挡块，防止动力失效时齿轮组件下坠引发设备故障。日常设备运维中，这套结构的润滑点直接设置在齿轮啮合侧，定期涂抹润滑脂就能降低齿面磨损，延长整套传动件的使用寿命，不需要频繁拆解维护。在移栽类设备上应用时，这套机构可以搭配行程开关做位置反馈，实现多点位的精准停位，相比其他直线传动结构，它的传动效率更高，长行程下不会出现丝杠那样的挠性变形问题，适合大跨度的物料搬运、工位切换场景。设计这套三维结构时，已经把所有安装孔位、配合公差做了标准化处理，工程师做设备方案设计时可以直接调用，只需要根据自身设备的行程长度调整齿条段数，不需要重新绘制齿轮、安装座的核心结构，能大幅缩短方案设计的周期。
