壁挂式手动复古冰沙制作装置设计

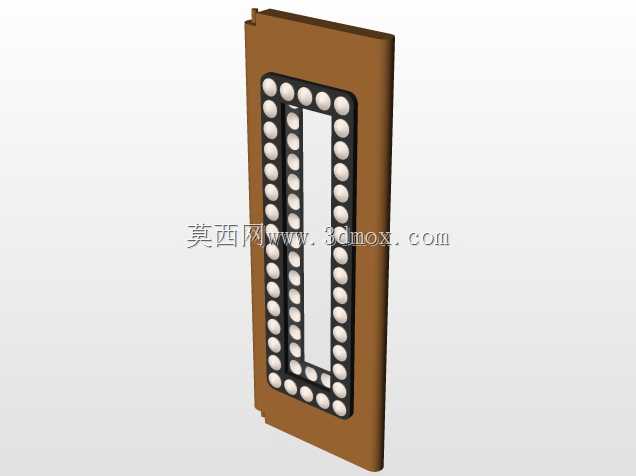

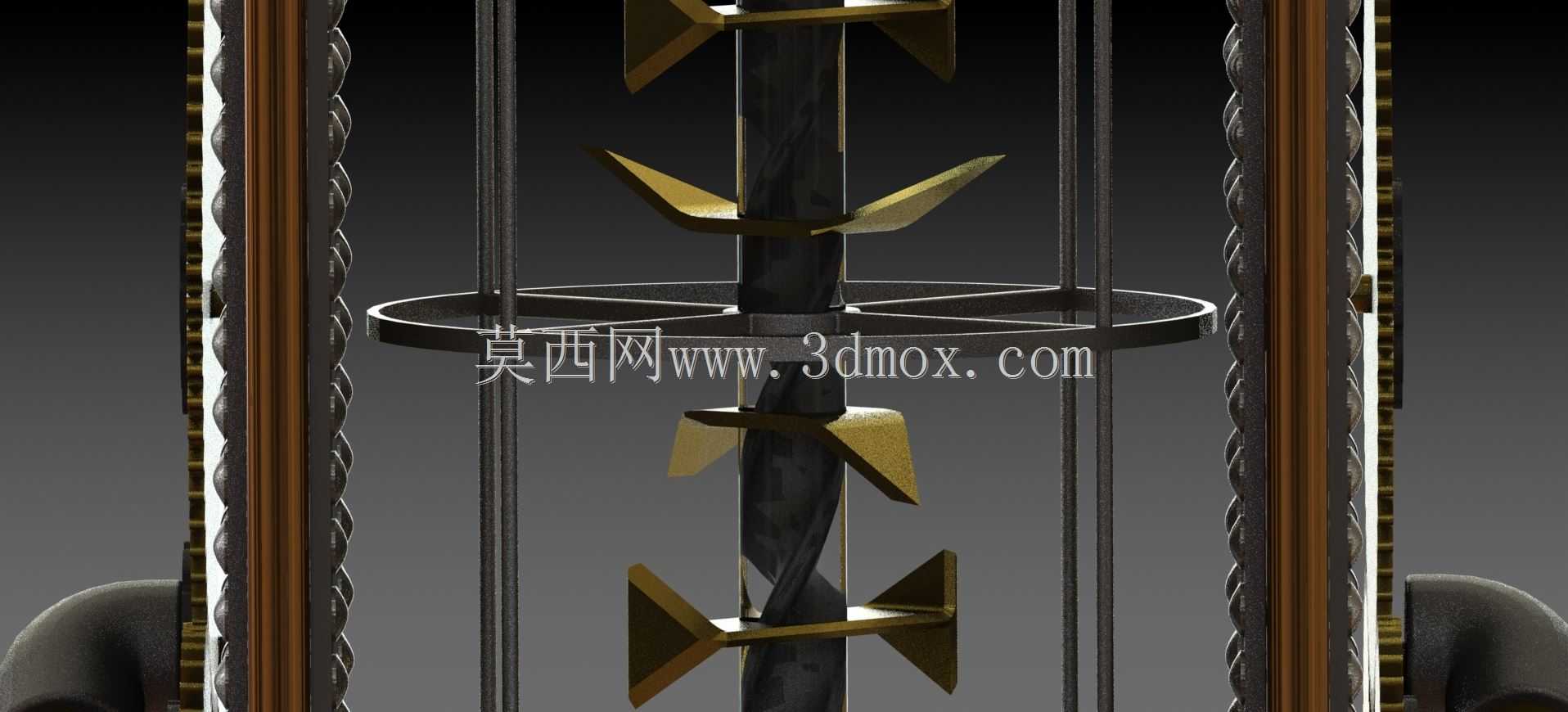

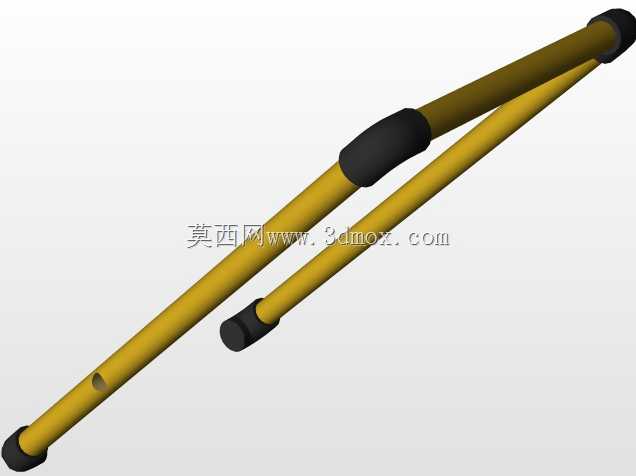

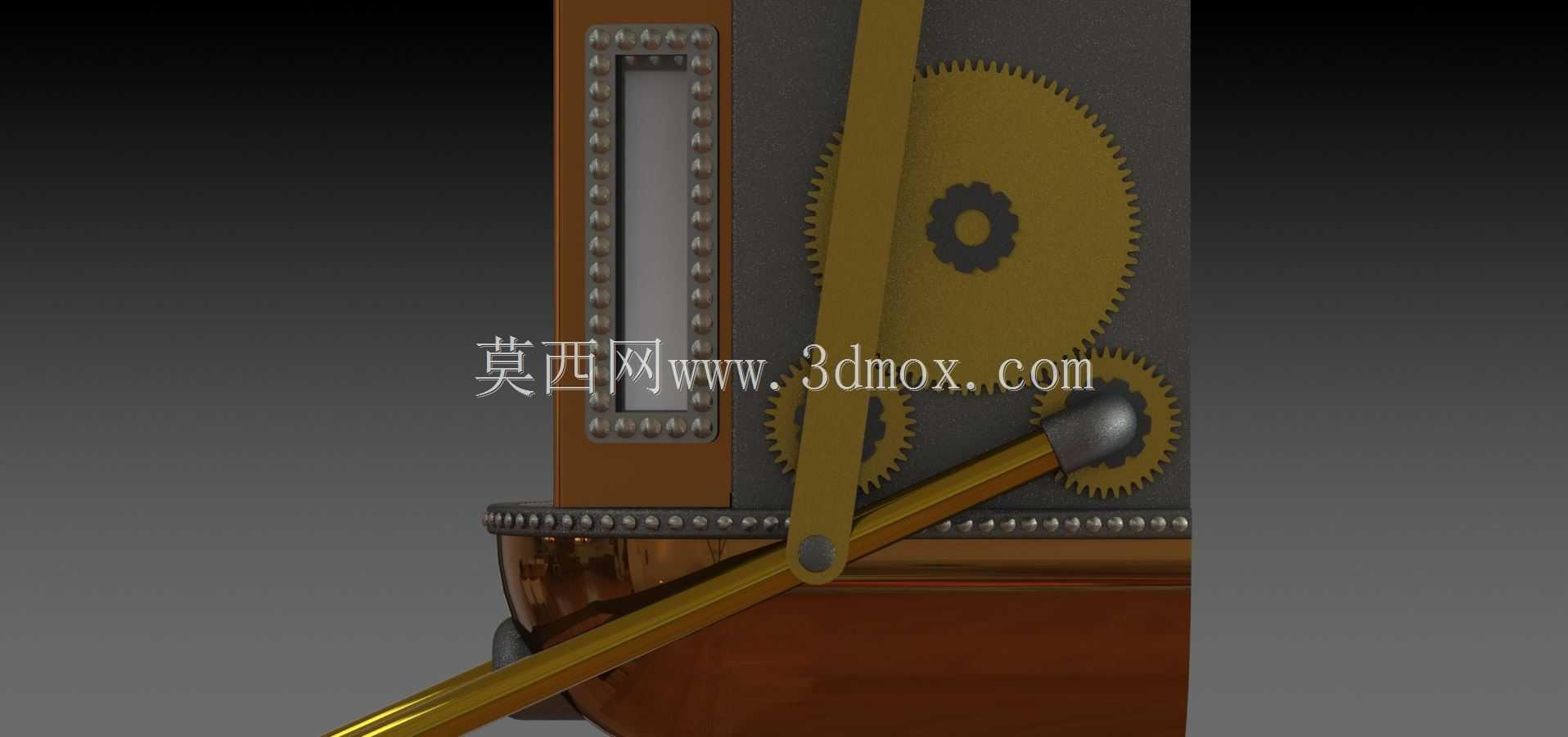

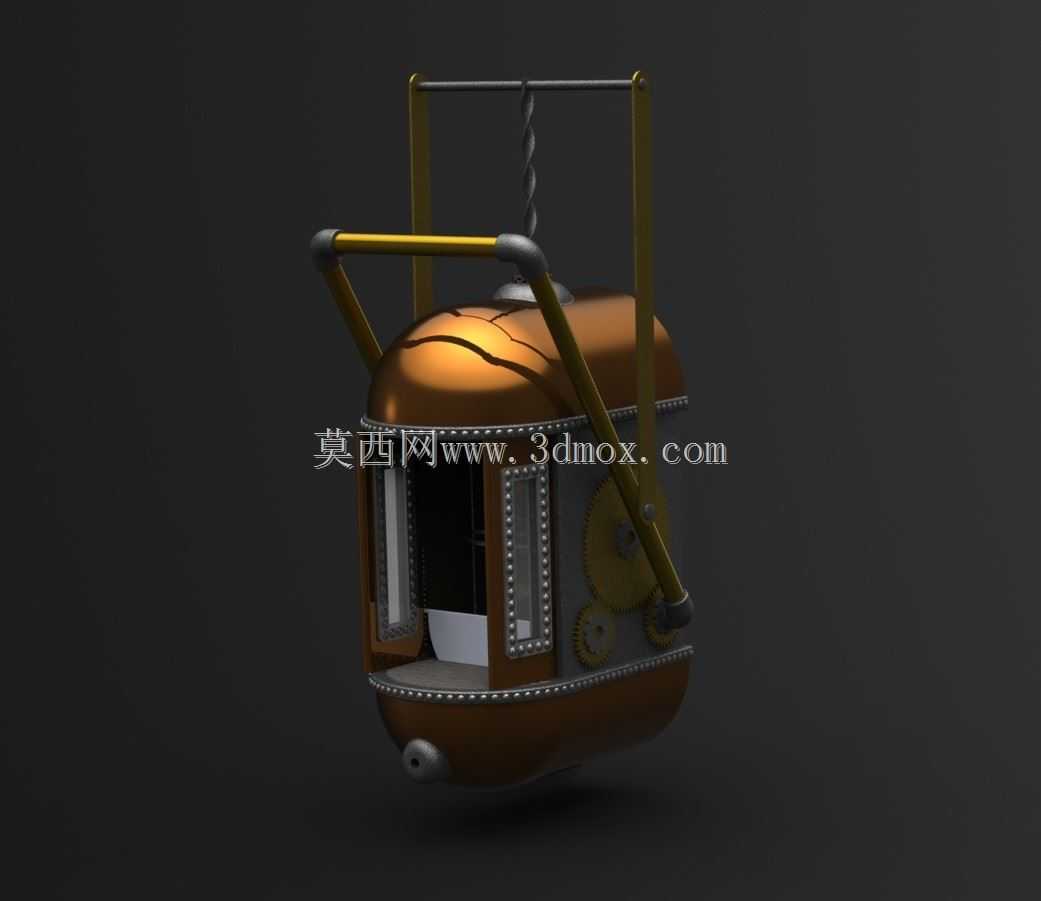

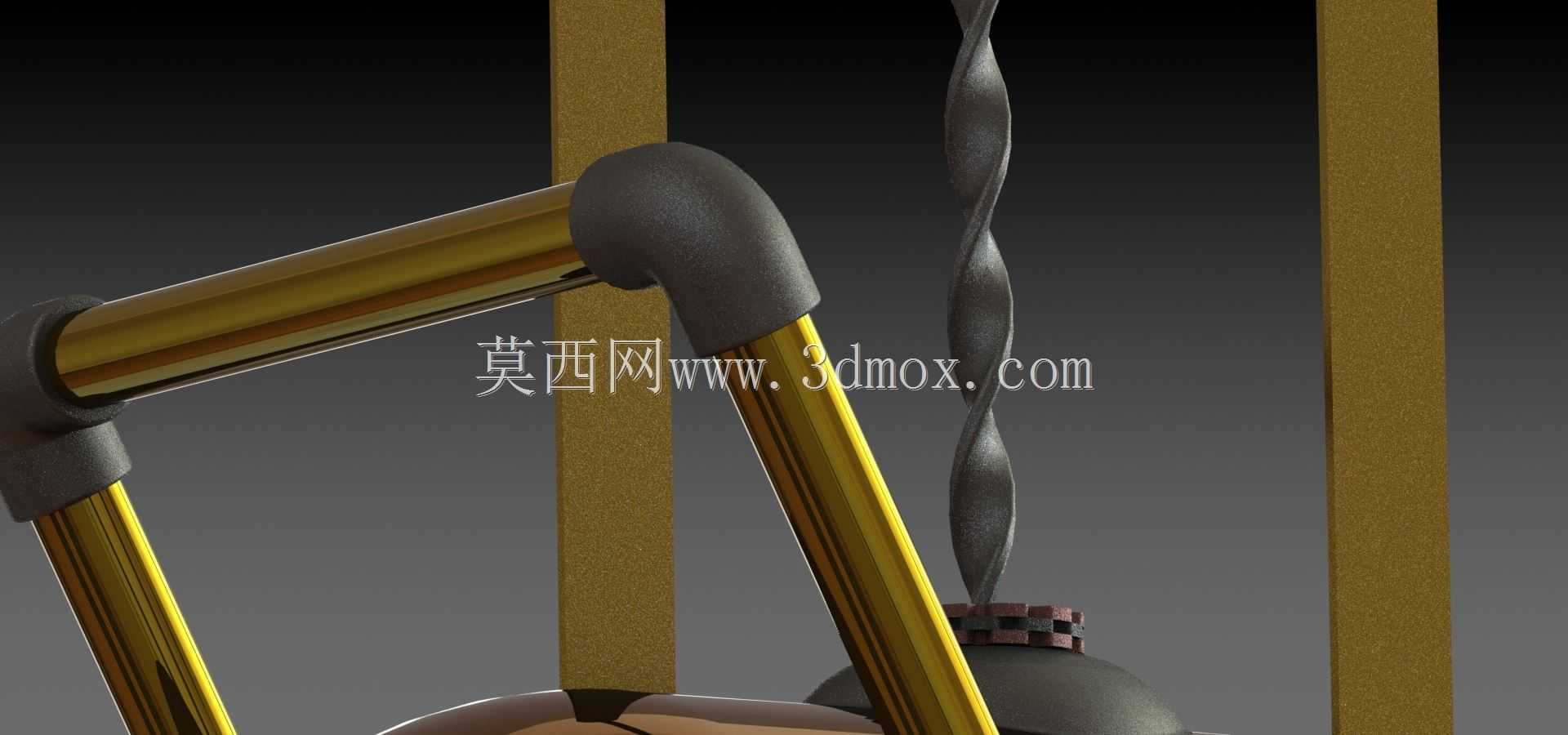

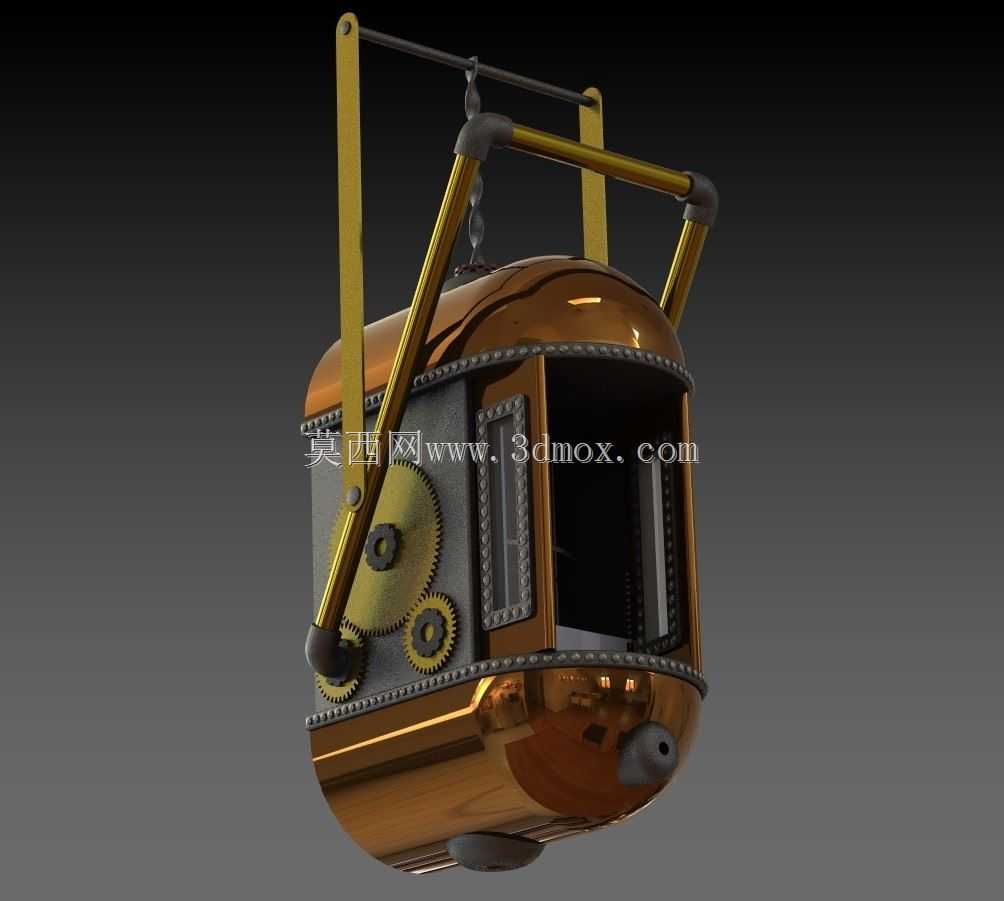

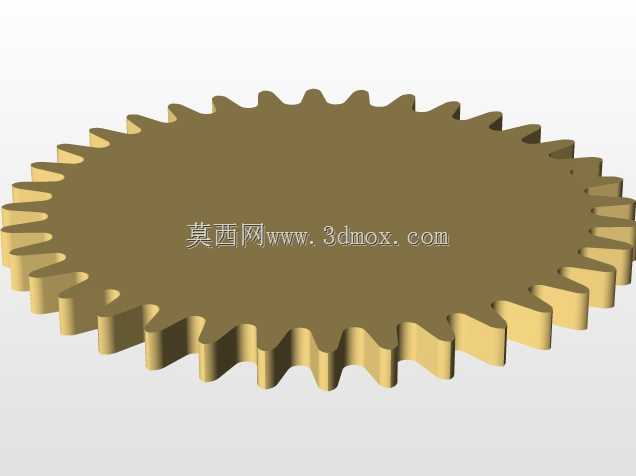

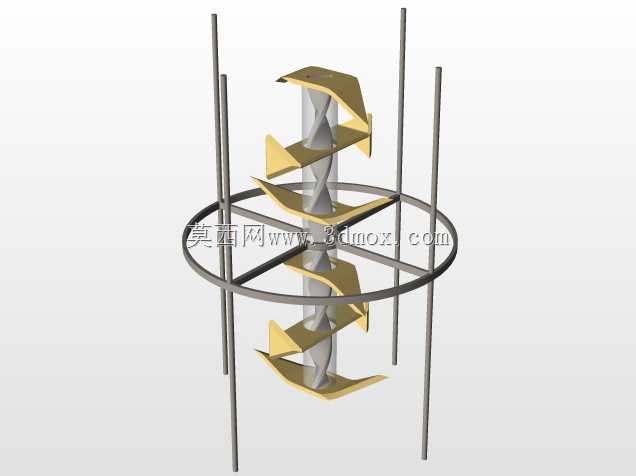

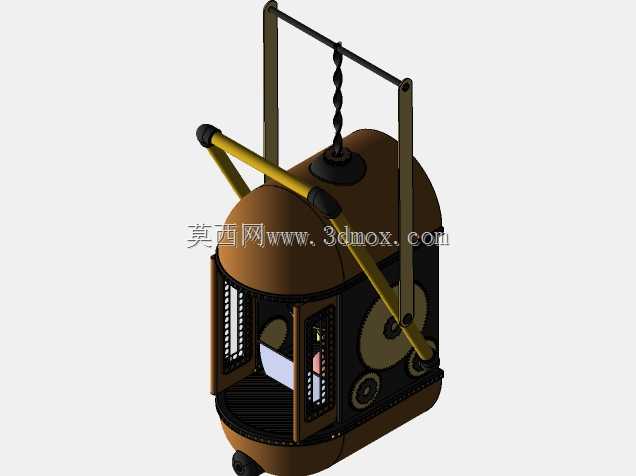

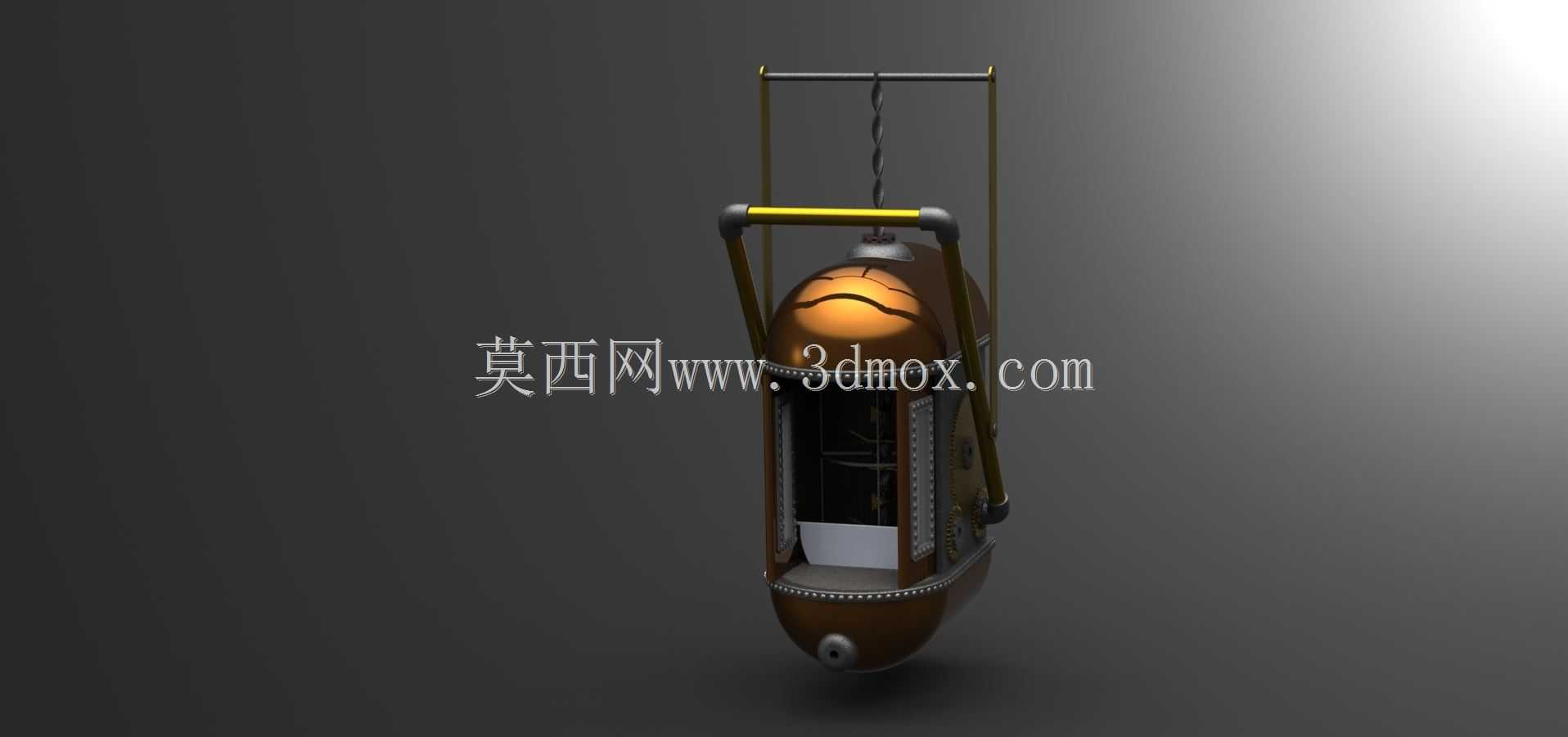

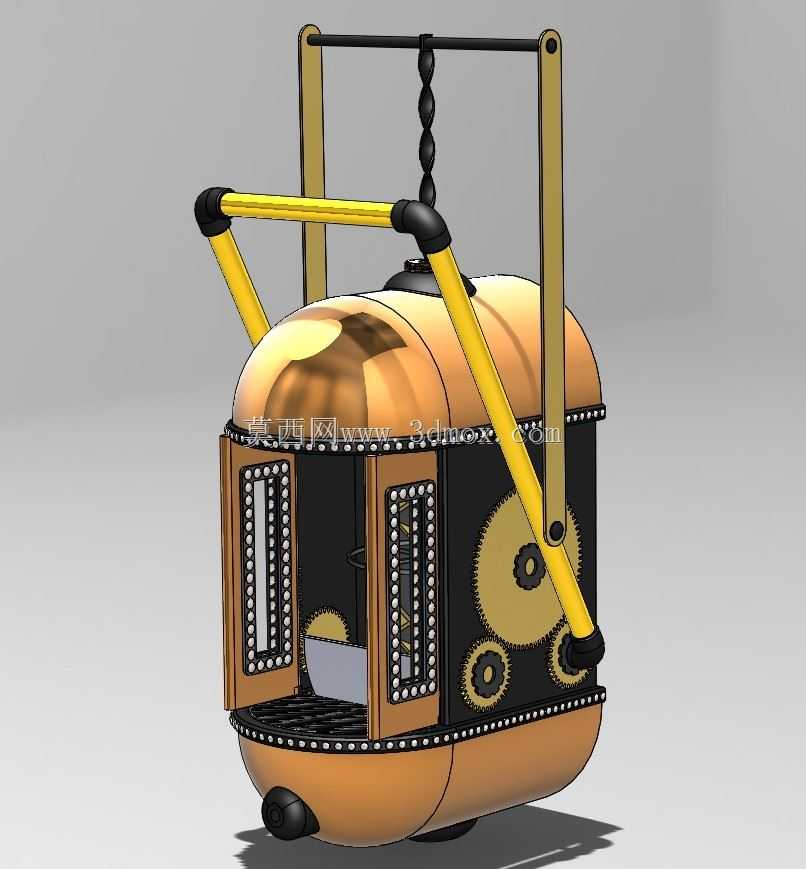

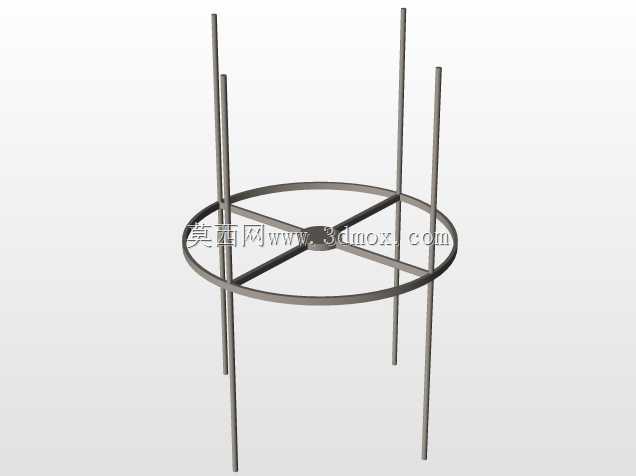

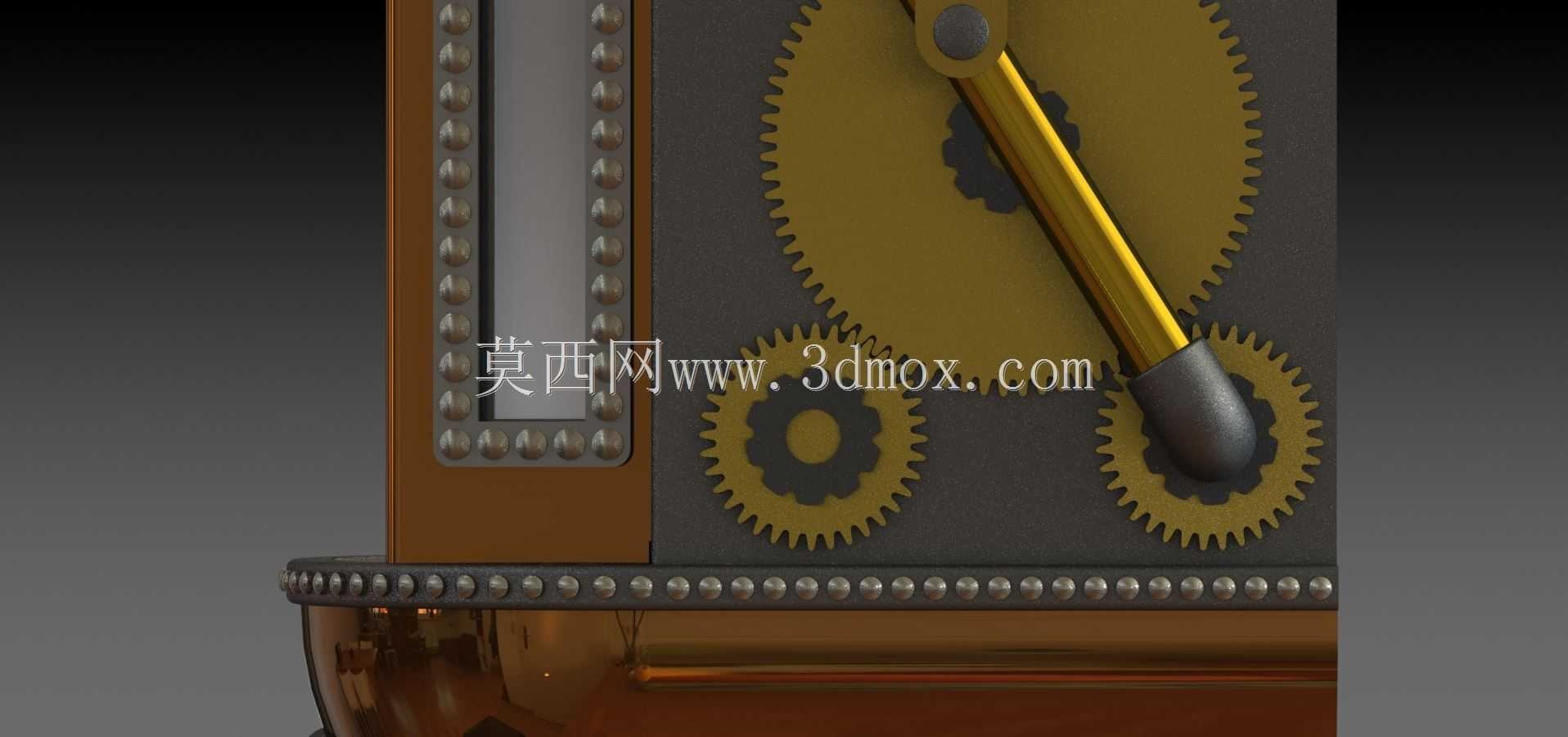

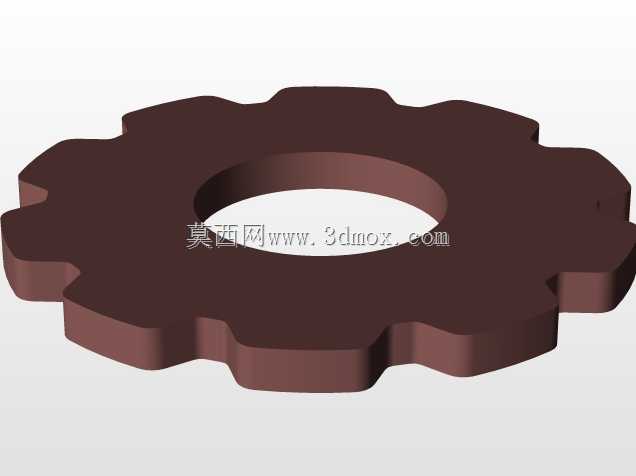

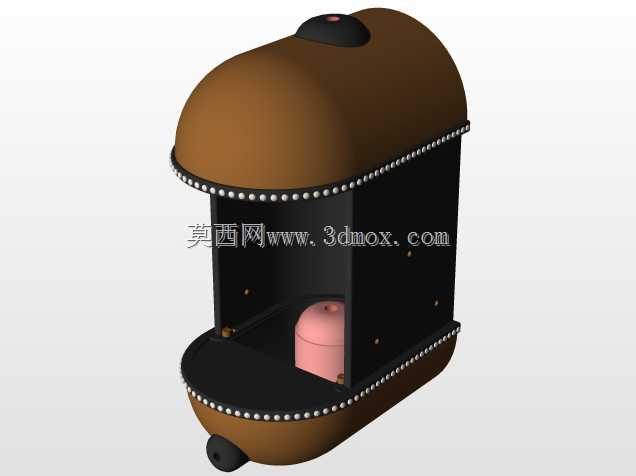

这款手动冰沙制作装置主要面向小型饮品门店、户外露营场景、复古主题餐饮空间使用，无需外接电源即可完成冰沙搅碎与混合出料的全流程操作，适配无供电条件的户外经营、临时摊位布设需求，也可作为主题餐饮空间的特色操作设备提升场景氛围感。设计之初就将降低常规电动冰沙机的能耗依赖作为核心方向，整套驱动结构完全依靠手动操作实现动力传递，操作者上下扳动外置手柄即可完成动力输入，动力通过杠杆结构放大扭矩后传递至齿轮组，再经齿轮齿条啮合转换为内部搅拌组件的旋转运动，带动搅拌叶片对腔体内的冰块、果汁等原料进行切削混合，整套传动路径的传动比经过反复调校，既保证操作时的施力手感处于成年人舒适施力区间，避免操作费力的问题，也能让叶片转速达到冰沙切削所需的线速度，保证成品冰沙的颗粒细腻度符合饮品制作要求。设备采用壁挂式安装结构，安装时需在墙面预留对应承重的固定点位，设备背部的挂装结构可直接与墙面膨胀固件配合固定，整体安装后突出墙面的尺寸控制在合理范围，不会占用过多操作台平面空间，对于操作区面积紧张的小型门店尤为适用。设备的出料口集成在腔体底部，与驱动结构做了联动设计，扳动手柄完成搅拌操作的同时，可同步控制底部出水龙头的启闭，搅拌完成后无需额外操作阀门即可让混合好的冰沙果汁从出料口流出，减少操作步骤。外观设计上采用了复古金属质感的包覆结构，外部框架采用金属杆件弯折成型，腔体外部做了仿铜做旧的质感处理，连接部位采用铆钉结构做装饰性固定，兼顾结构强度与复古视觉效果，设备顶部设置有可活动的提挂结构，在未固定安装时也可临时提携移动，适配不同场景的临时使用需求。内部搅拌腔体采用食品接触级的光滑内壁设计，叶片边缘做了切削刃口处理，可快速将块状冰块切削为均匀的冰沙颗粒，腔体与外部框架之间设置有定位结构，长期使用也不会出现腔体移位的问题，齿轮传动部位预留有润滑维护空间，日常使用时可定期加注润滑脂保证传动顺畅，降低操作阻力。
