方向盘快拆式快速释放转向连接机构

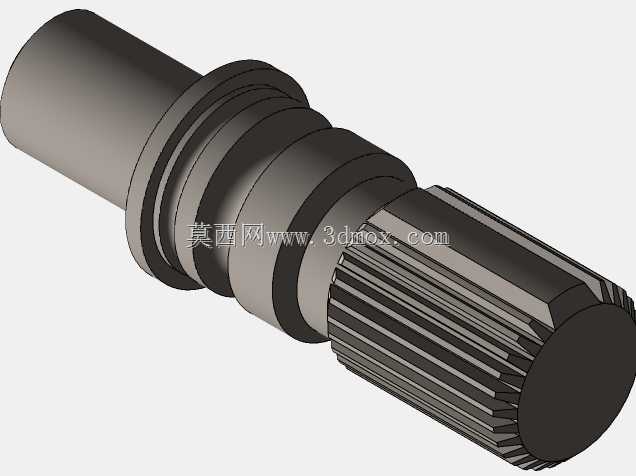

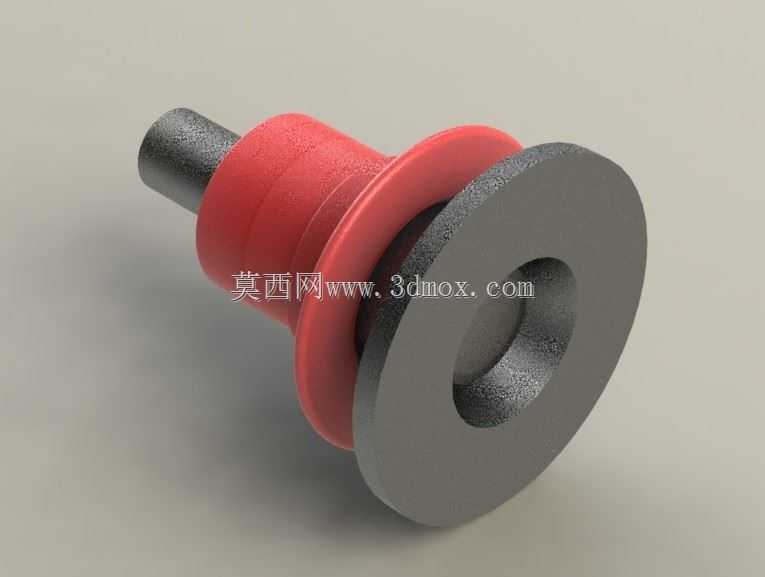

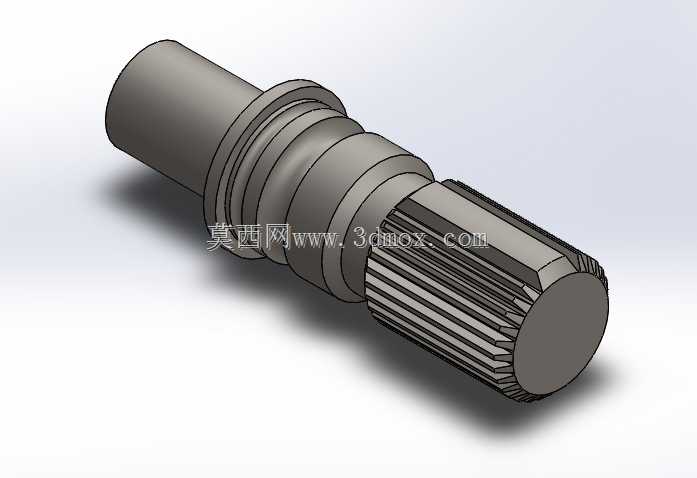

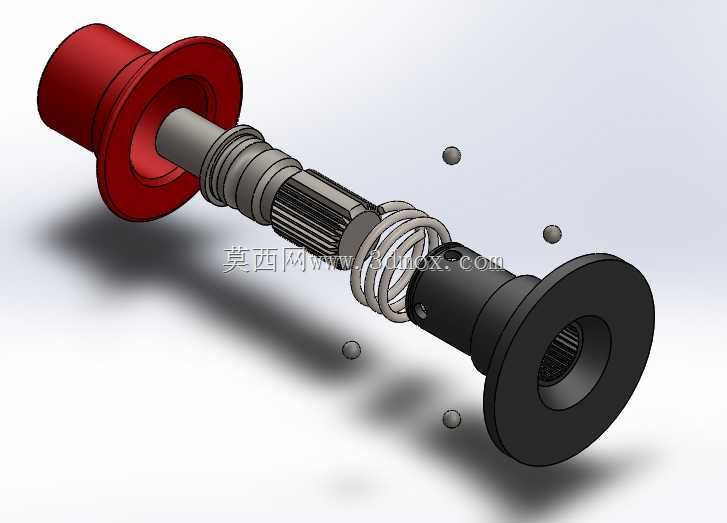

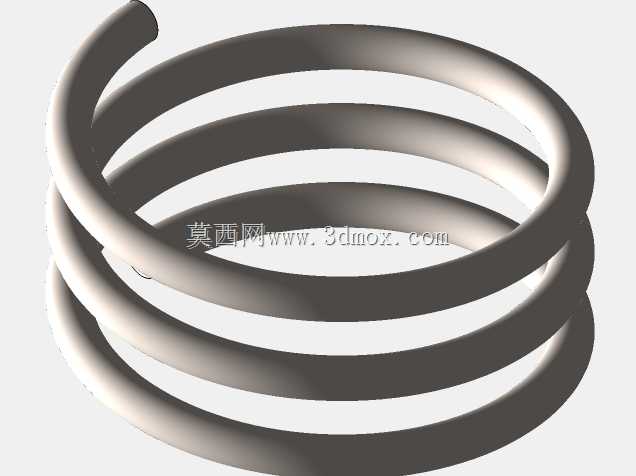

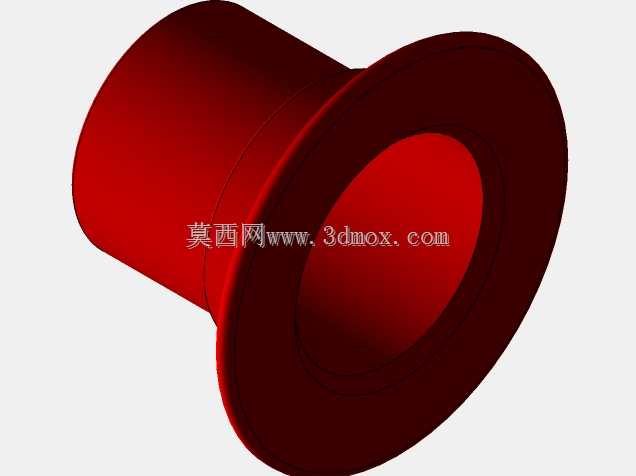

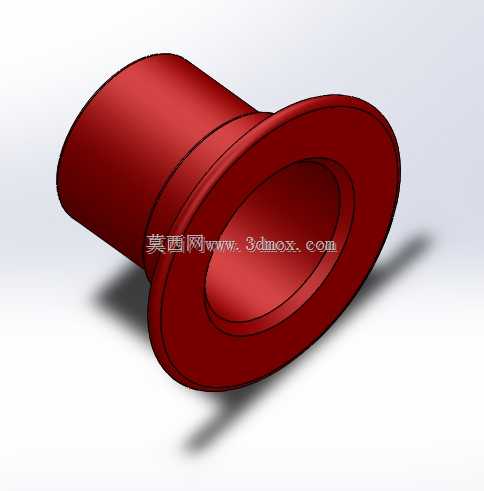

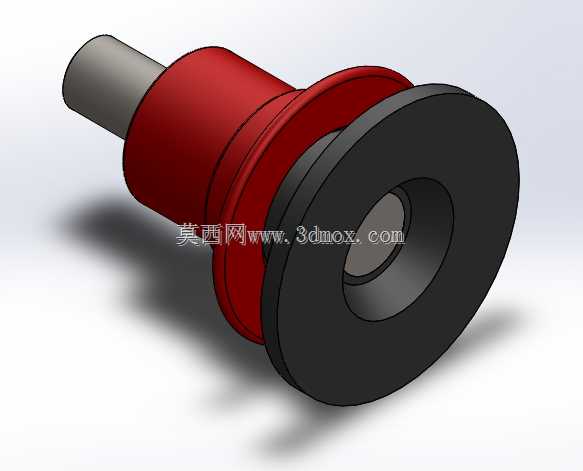

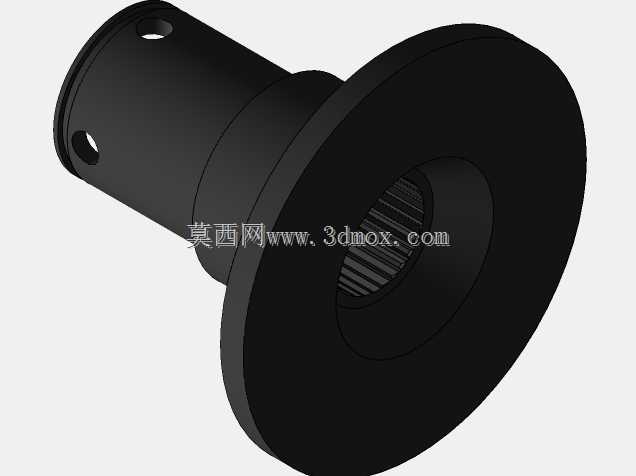

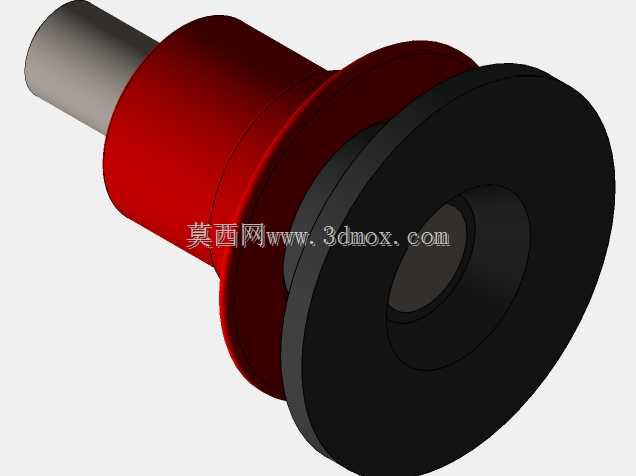

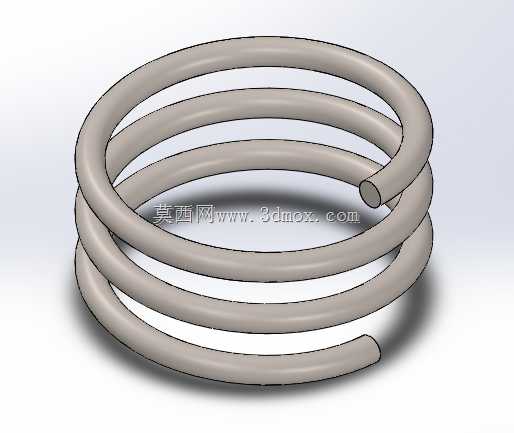

该快速释放机构主要应用于改装车辆、竞技赛车、特种作业装备的转向系统连接环节，核心作用是实现方向盘与转向柱的无工具快速拆装，既可以在竞技场景下满足车手快速上下车、不同体型车手快速调整方向盘安装位的需求，也能在特种作业装备上实现操控部件的快速收纳、防误触锁定，部分工业操作台的快拆操控手柄也会采用同结构原理的设计。从功能特性来看，该机构采用轴向插拔+径向锁止的复合结构，红色弹性套为操作触发部件，向外拉动红色套环即可解除内部钢珠的径向锁止状态，此时可直接将带插轴的方向盘端从法兰基座中拔出；松开红色套环后，内置的弹性复位元件会推动套环回位，将钢珠压入插轴的环形锁止槽内，实现轴向与周向的完全固定，锁止状态下可完全传递转向扭矩，不会出现转向旷量或意外松脱的问题。设计过程中优先考虑了操作的人机工程性，红色操作套的表面做了防滑纹理处理，戴防滑手套操作时也能顺畅施力，套环的拉动行程控制在12mm以内，单手握持即可完成解锁操作，不需要额外施加过大的握力。结构上插轴部分采用实心金属材质，与转向柱配合的轴段做了公差配合优化，选用H7/g6的间隙配合等级，既保证插拔顺畅无卡滞，又能将周向配合间隙控制在0.02mm以内，避免转向过程中出现虚位。法兰基座端设置了三个均布的安装孔，可通过螺栓直接固定在转向柱的连接端面上，法兰盘的外径与常规改装车转向柱的安装尺寸匹配，安装边界上法兰端面到插轴端部的总长度控制在合理范围，不会过度占用驾驶舱的腿部空间，插轴的有效插入深度经过校核，保证锁止后钢珠的受力面完全贴合锁止槽，即使承受大扭矩转向输入也不会出现剪切失效。结构的密封设计上，红色弹性套与金属基座之间设置了防尘挡圈，可阻挡日常使用中的灰尘、碎屑进入内部锁止腔，避免长期使用后出现钢珠卡滞、弹簧失效的问题，金属部件的表面做了防锈处理，可适应车内温差变化、少量凝露的使用环境，不需要额外做频繁的维护保养。
