可伸缩折叠壁挂式晾晒布架结构设计

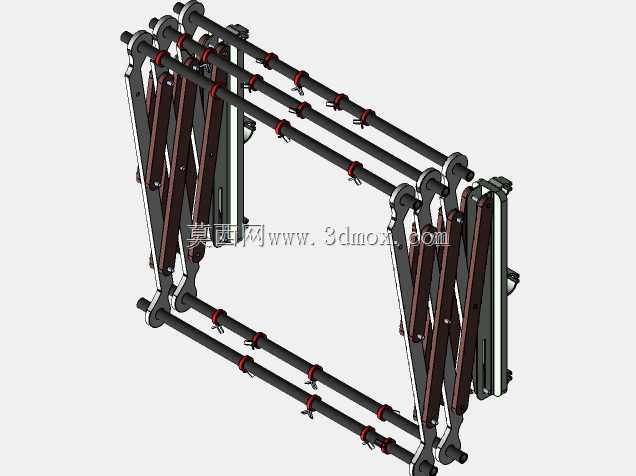

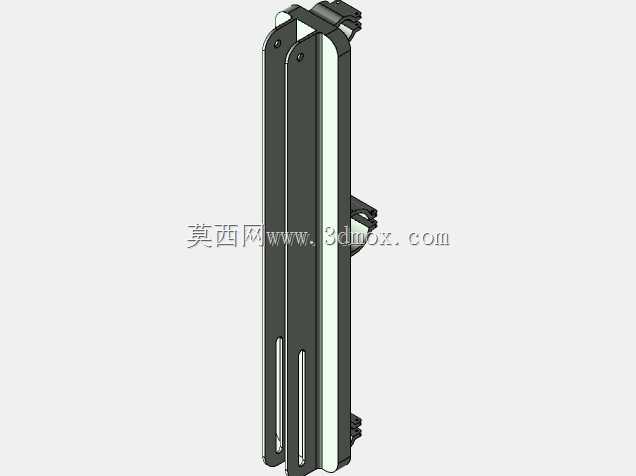

这款可折叠布架的设计核心围绕空间利用率优化展开，主要适配家庭阳台、小户型卫生间、户外临时晾晒区等场景，也可作为小型民宿、员工宿舍的配套晾晒构件使用，解决固定晾晒架占用空间大、闲置时突兀的痛点。从结构逻辑来看，整体采用剪叉式伸缩连杆作为核心传动骨架，多组平行连杆通过销轴铰接，相邻连杆的铰接点做了等距排布，保证伸缩过程中各晾晒杆始终保持平行状态，不会出现倾斜卡滞的问题；每根晾晒杆上配套的红色限位胶圈，可根据晾晒衣物的尺寸灵活调整位置，避免衣物在晾晒过程中滑移堆叠，提升通风晾晒的效率。安装边界上，该布架采用壁挂式固定方案，背部的两个安装基座可通过膨胀螺栓固定在实体墙面或承重装饰面上，完全收拢时整体厚度不超过120mm，几乎不占用额外的通行空间，完全展开后晾晒杆的有效晾晒长度可达1.2米以上，多杆平行排布的结构可同时容纳十余件衣物或小型织物晾晒。设计过程中充分考虑了日常使用的受力需求，连杆构件采用硬质金属材质，铰接销轴做了防脱限位处理，反复伸缩过程中不会出现销轴窜出、结构散架的问题；两侧的端盖构件做了圆弧过渡处理，避免日常使用时剐蹭衣物或磕碰人体。实际使用时，用户只需轻拉外侧的端架即可将布架展开到需要的长度，不需要完全拉至最大行程，可根据实际晾晒需求和可用空间灵活调整展开幅度，闲置时推回收拢即可贴靠墙面，不会对空间内的其他活动造成干扰。结构上没有复杂的锁止机构，依靠连杆铰接处的阻尼感即可保持展开状态的稳定性，日常晾晒普通重量的衣物、毛巾、小型织物完全不会出现自行回缩的问题，维护时仅需定期在铰接销轴处添加少量润滑脂即可保证伸缩顺畅，整体结构简单可靠，没有易损的复杂构件，适合长期日常使用。
