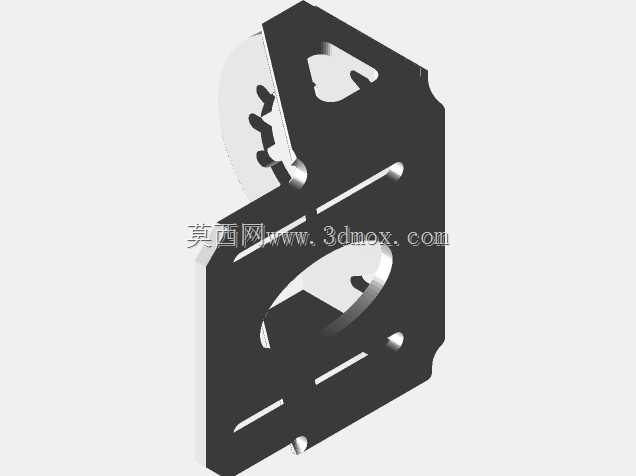

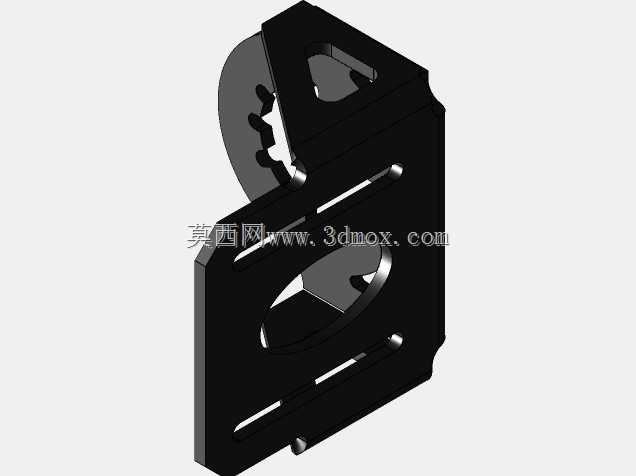

12V直流37GB减速电机配套安装固定支架

这款支架是专门适配37GB系列12V直流减速电机的安装固定构件，在小型自动化输送线、桌面级分拣设备、智能小车传动单元、小型家电驱动模块这类场景里，承担电机的定位、承载与隔振作用，避免电机运行时因扭矩反作用力产生位移，保障传动同轴度，降低齿轮啮合的额外磨损。从结构设计来看，支架采用L型弯折的主体构型，一侧立面设置带齿形调节的圆弧卡槽，这个结构是为了适配电机安装时的中心高微调需求，当配套的传动轮（同步轮、链轮或者直齿轮）和负载端中心存在偏差时，可以松开固定件沿圆弧槽调整电机俯仰角度，张紧传动带或者调整齿轮啮合间隙，调整到位后依靠齿形咬合锁止，避免运行中出现松动移位。支架的水平安装面开设了多组长条形调节孔，孔位的走向分别对应两个垂直方向，安装时不需要严格预留精准的孔位公差，可在一定范围内调整电机的水平安装位置，抵消机架加工带来的孔位误差，降低配套安装底座的加工精度要求，减少现场装配的修配工作量。支架的立面圆弧卡槽内径匹配37GB系列减速电机的机壳外径，卡槽边缘做了翻边加强处理，因为电机启动和正反转切换的瞬间会产生较大的冲击扭矩，翻边结构可以提升卡槽的抗形变能力，避免长期受交变载荷出现卡槽张开、电机松脱的问题。从安装边界来看，支架的整体轮廓尺寸适配37GB电机的安装空间，水平安装面的长条孔宽度适配常规的M4/M5安装螺栓，立面的固定孔位对应电机端盖的标准安装螺孔，不需要额外加工转接板就可以直接完成电机固定。在实际选型使用时，需要注意支架的承载上限匹配对应电机的额定输出扭矩，当电机搭配大负载传动场景时，可在支架和安装底座之间增加防滑垫片，进一步提升连接可靠性；齿形调节槽在调整时要保证齿面完全咬合，不能出现半齿啮合的情况，防止受载后齿面压溃导致角度偏移。支架的边角都做了倒角处理，避免装配过程中划伤操作人员，也不会和周边的布线、传动构件产生干涉，整体结构紧凑，不需要占用过大的安装空间，非常适合集成在空间受限的小型机电设备内部。
