八型腔齿轮齿条翻转顶出注塑模具

这套模具针对小模数齿轮与配套齿条类塑胶传动件的批量注塑生产设计，采用八型腔均衡排布方案，单模次可完成四组齿轮与齿条的同步成型，适配卧式注塑机的常规装夹规格，模架整体采用标准龙记模坯改制，上下模合模导向依靠四角布置的精密导柱导套完成，导柱端部做圆弧导入倒角，合模过程中可自动修正微小对位偏差，避免型腔碰伤。

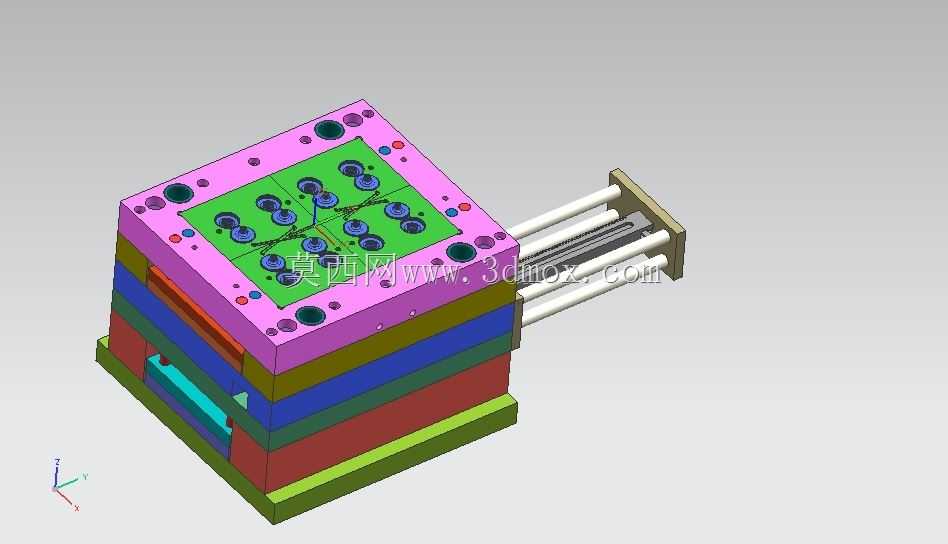

模具的核心脱模机构采用齿轮齿条联动的翻转顶出结构，区别于常规直顶、斜顶脱模方案，针对齿轮类零件周向带齿、轴向存在倒扣的结构特性，开模过程中固定于定模侧的齿条带动动模侧的齿轮转轴转动，驱动成型镶块完成预设角度的翻转动作，让成型后的齿轮、齿条零件与型腔镶块完全脱离倒扣约束，后续顶针板动作即可将零件平稳顶出，避免强制顶出造成的齿形拉伤、零件变形问题，能有效降低成型后零件的不良率。

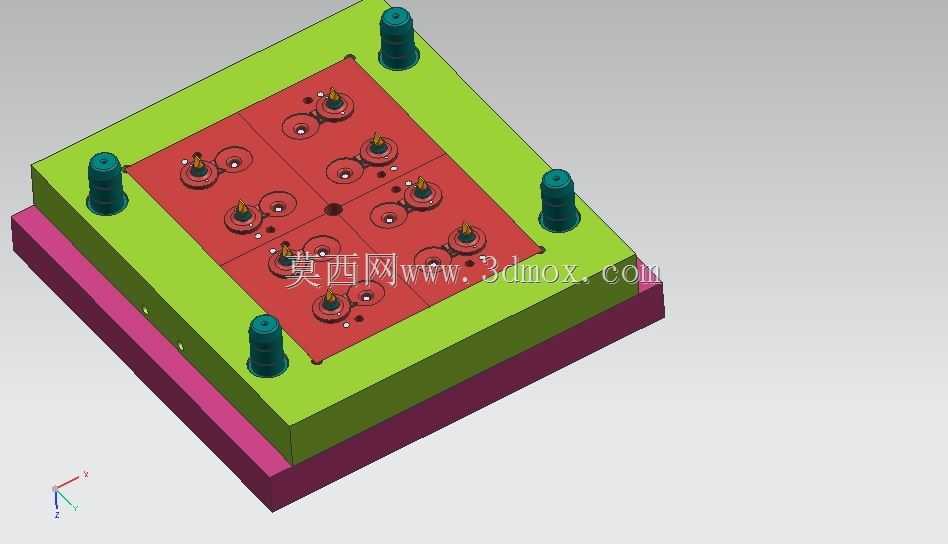

型腔排布围绕模具中心做对称式布局，流道采用平衡式H型布置，熔融塑胶从主浇口进入后经分流道同步到达各个型腔进胶点，保证各型腔填充压力、填充时间的一致性，让同模次成型的零件尺寸偏差控制在微米级公差范围内，满足传动零件的啮合精度要求。冷却水道围绕各型腔做环绕式布置，水道距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的零件翘曲、缩痕问题，缩短成型周期的同时保证零件成型尺寸稳定。

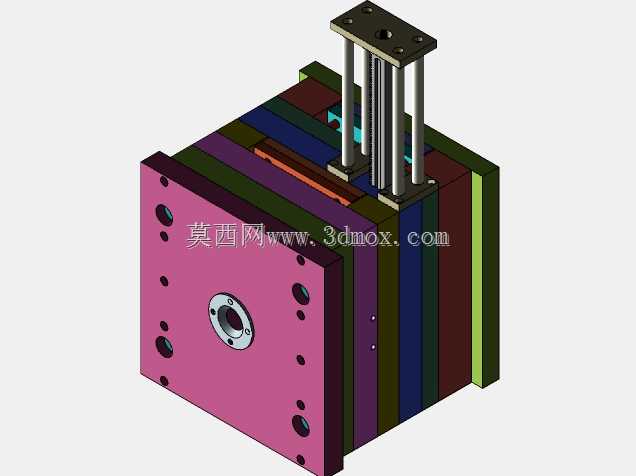

模架周侧设置的锁模块可在模具搬运、吊装过程中锁紧上下模，避免模体意外张开造成内部零件磕碰损伤；顶出机构设置有复位杆与强制复位结构，合模过程中可保证顶针板提前回到初始位置，避免顶针与型腔镶块发生碰撞。整套模具的安装尺寸适配160T-200T规格的卧式注塑机，定位圈、浇口套尺寸采用行业通用规格，上机安装时无需额外做转接改装，可直接匹配机台的定位孔与射嘴规格，适配玩具、小型家电、精密仪器内部的塑胶传动齿轮、齿条零件的规模化生产需求。
