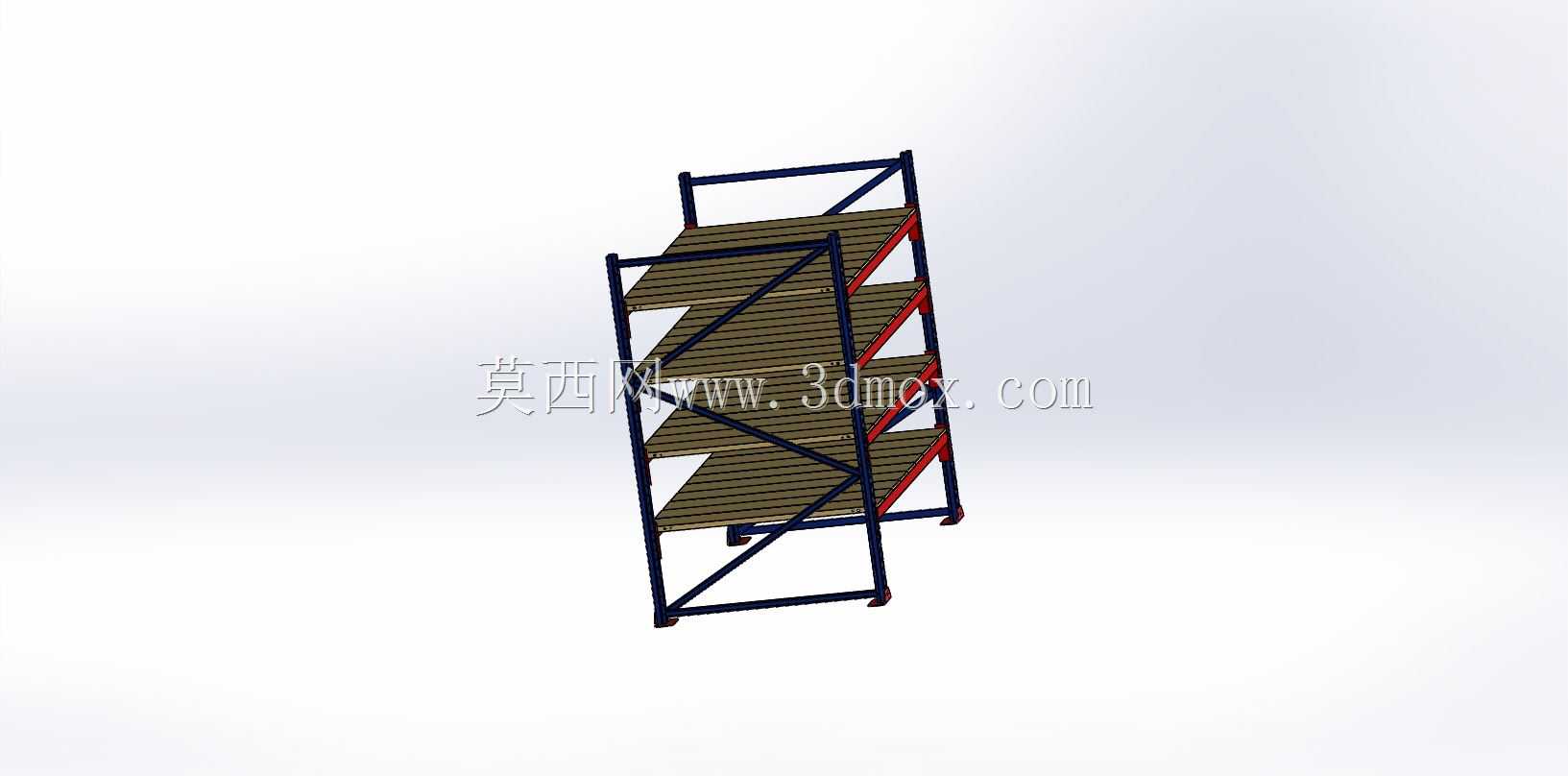

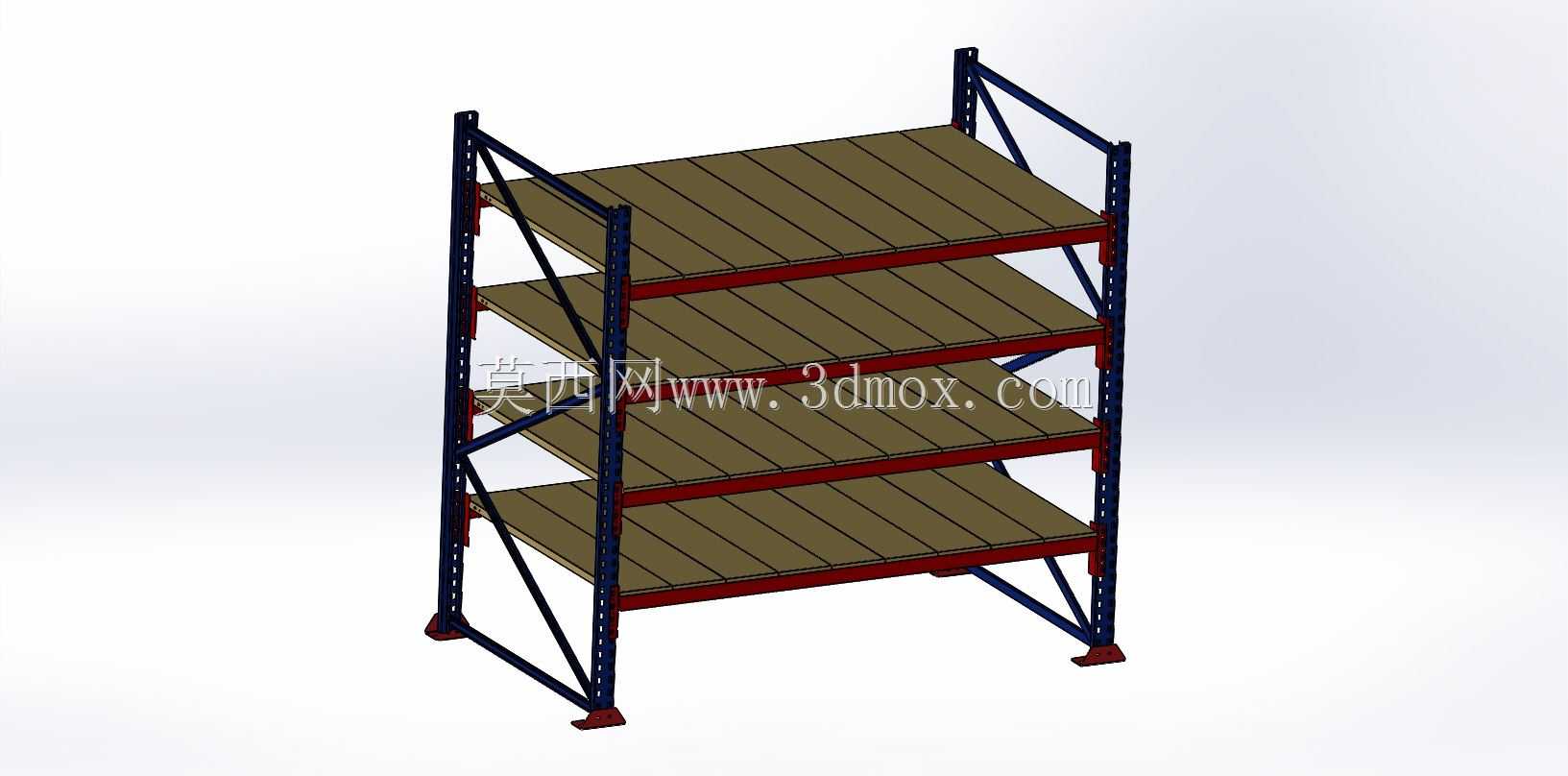

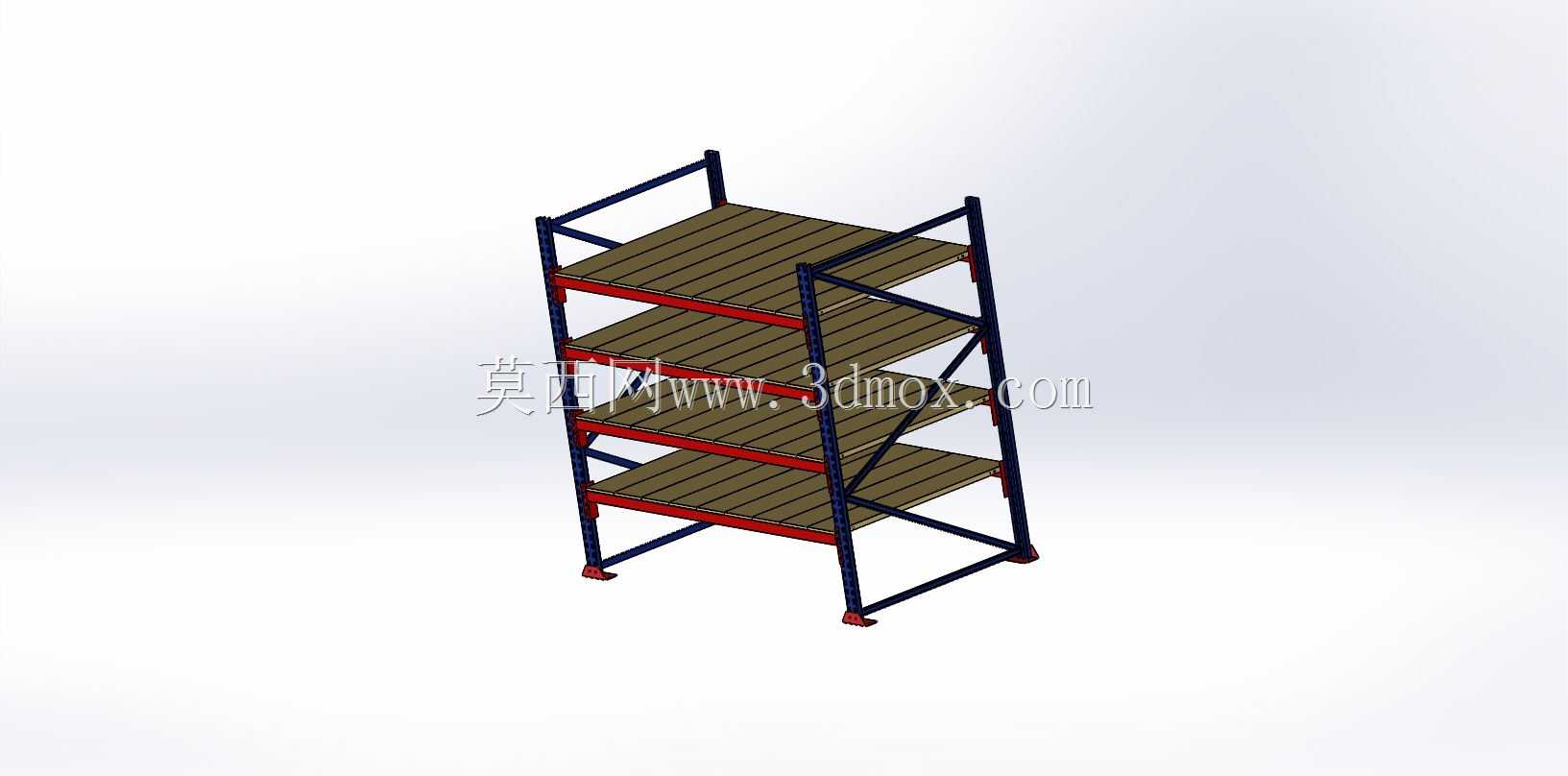

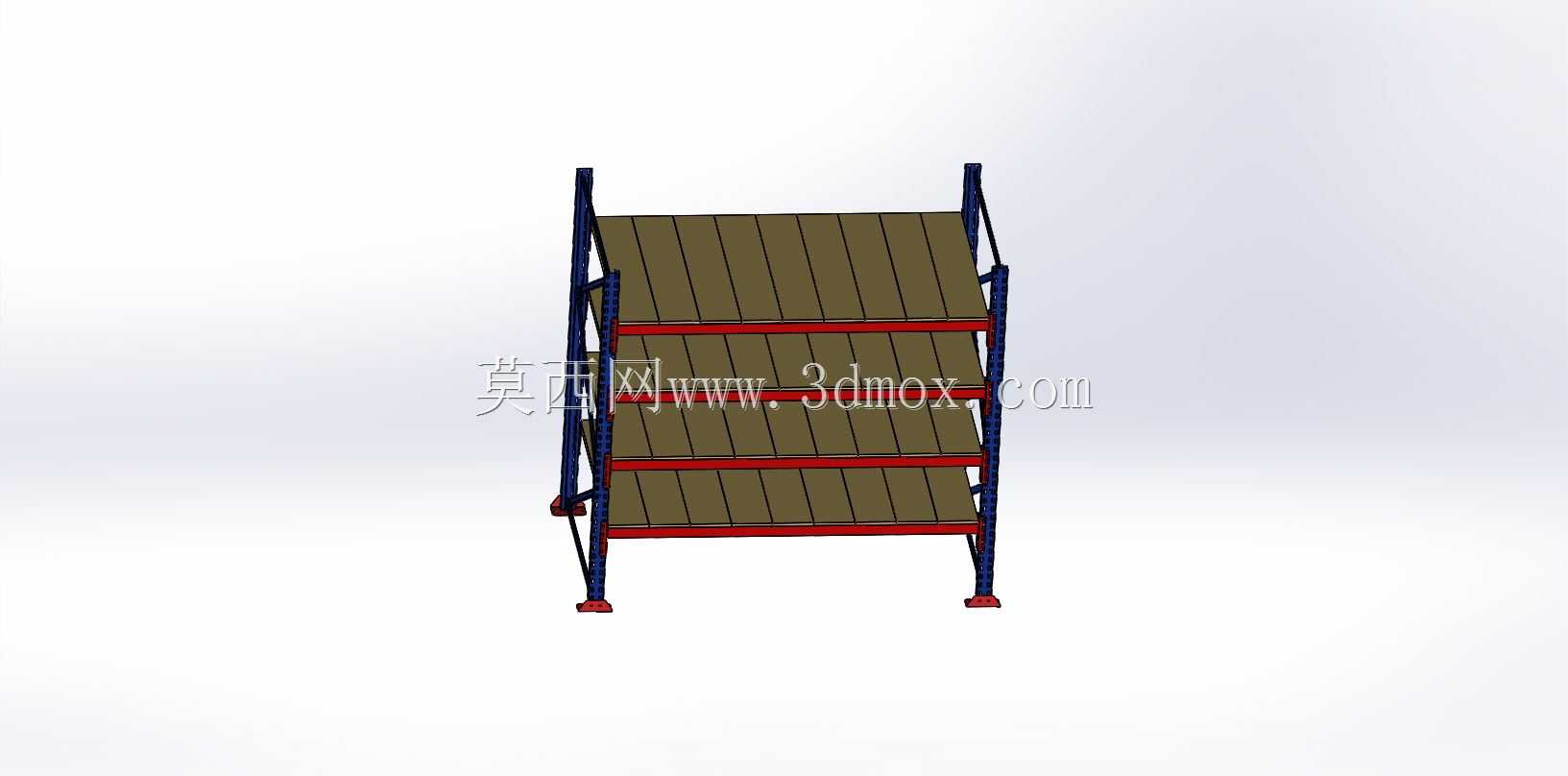

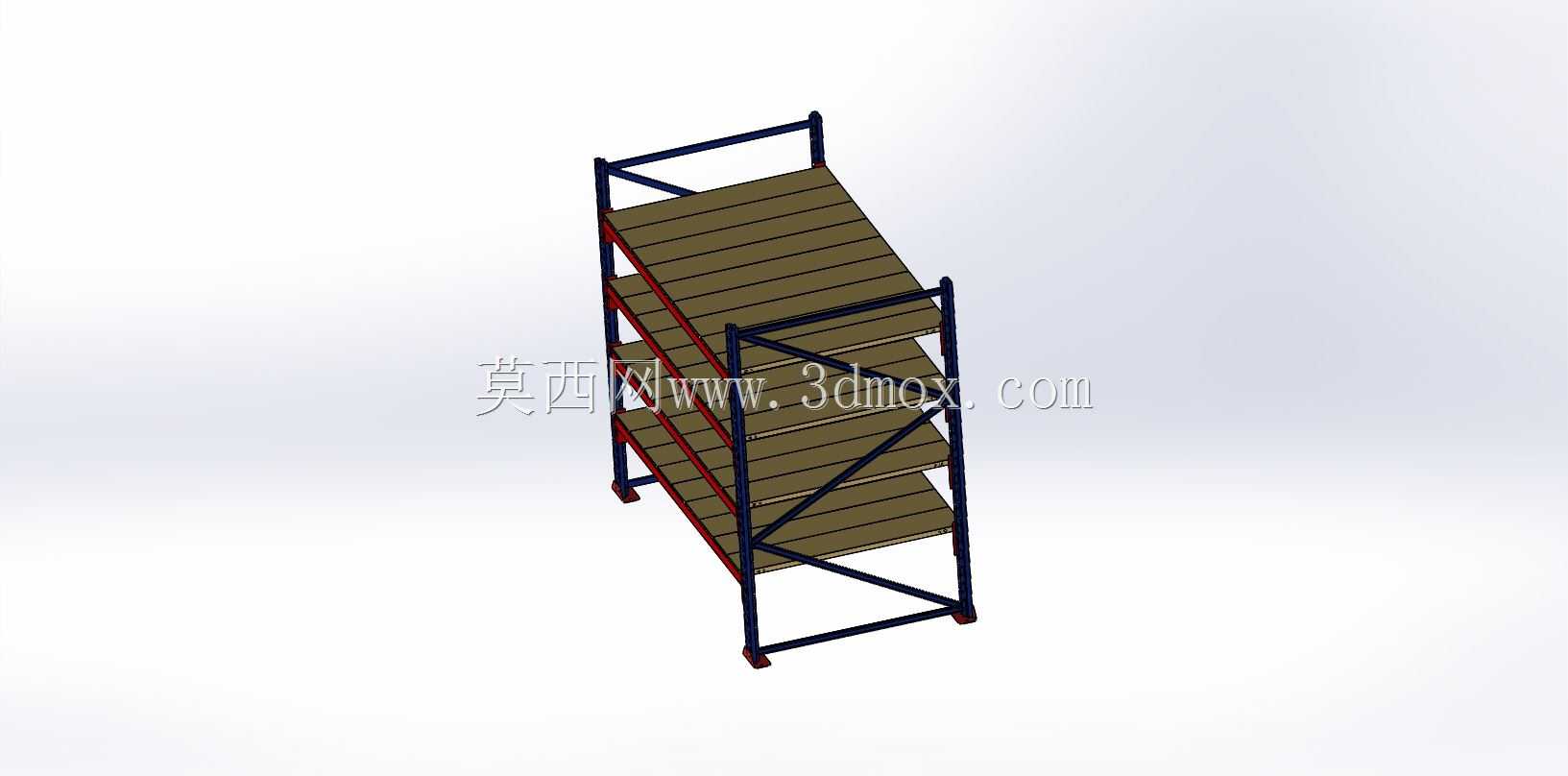

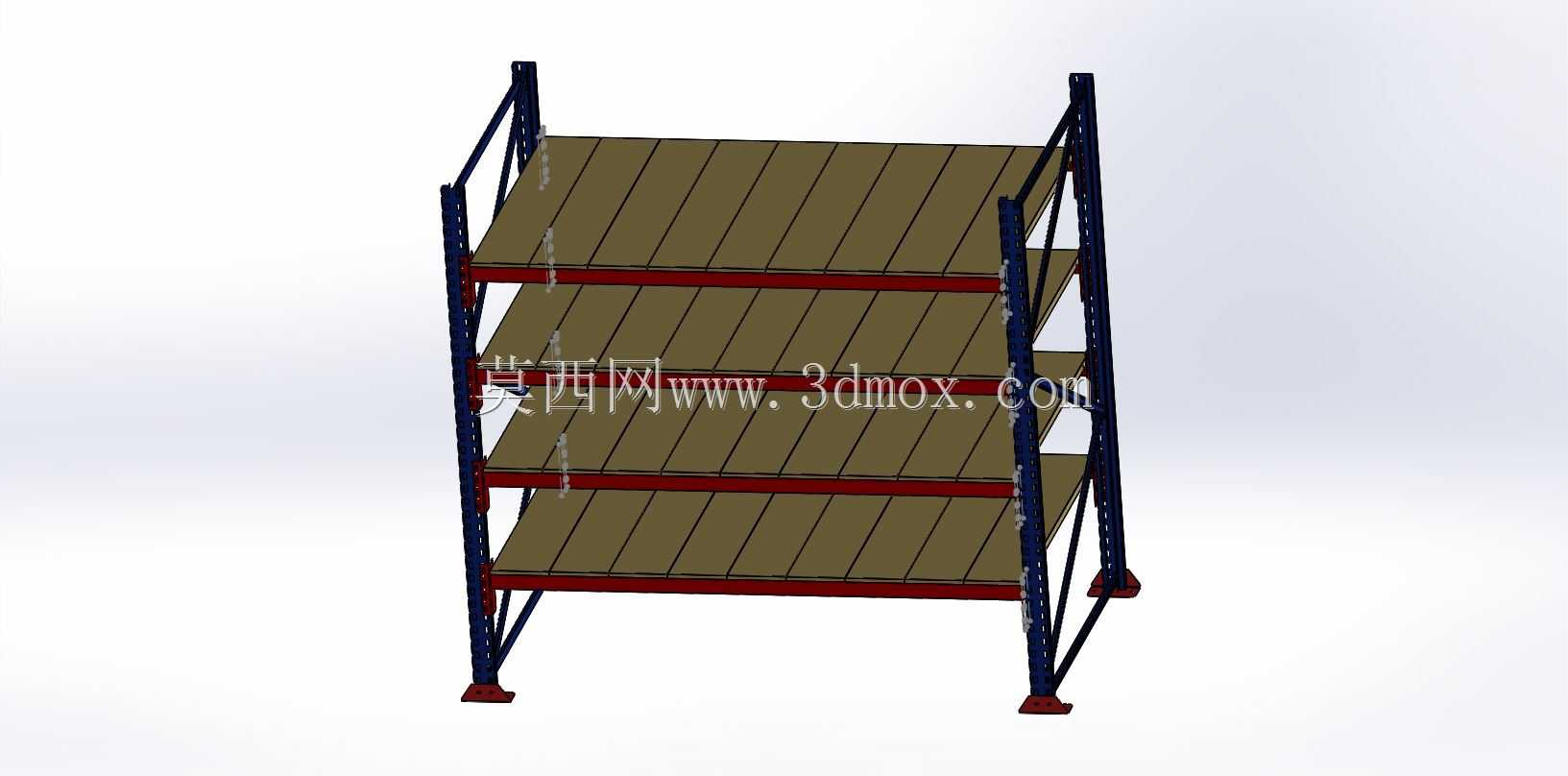

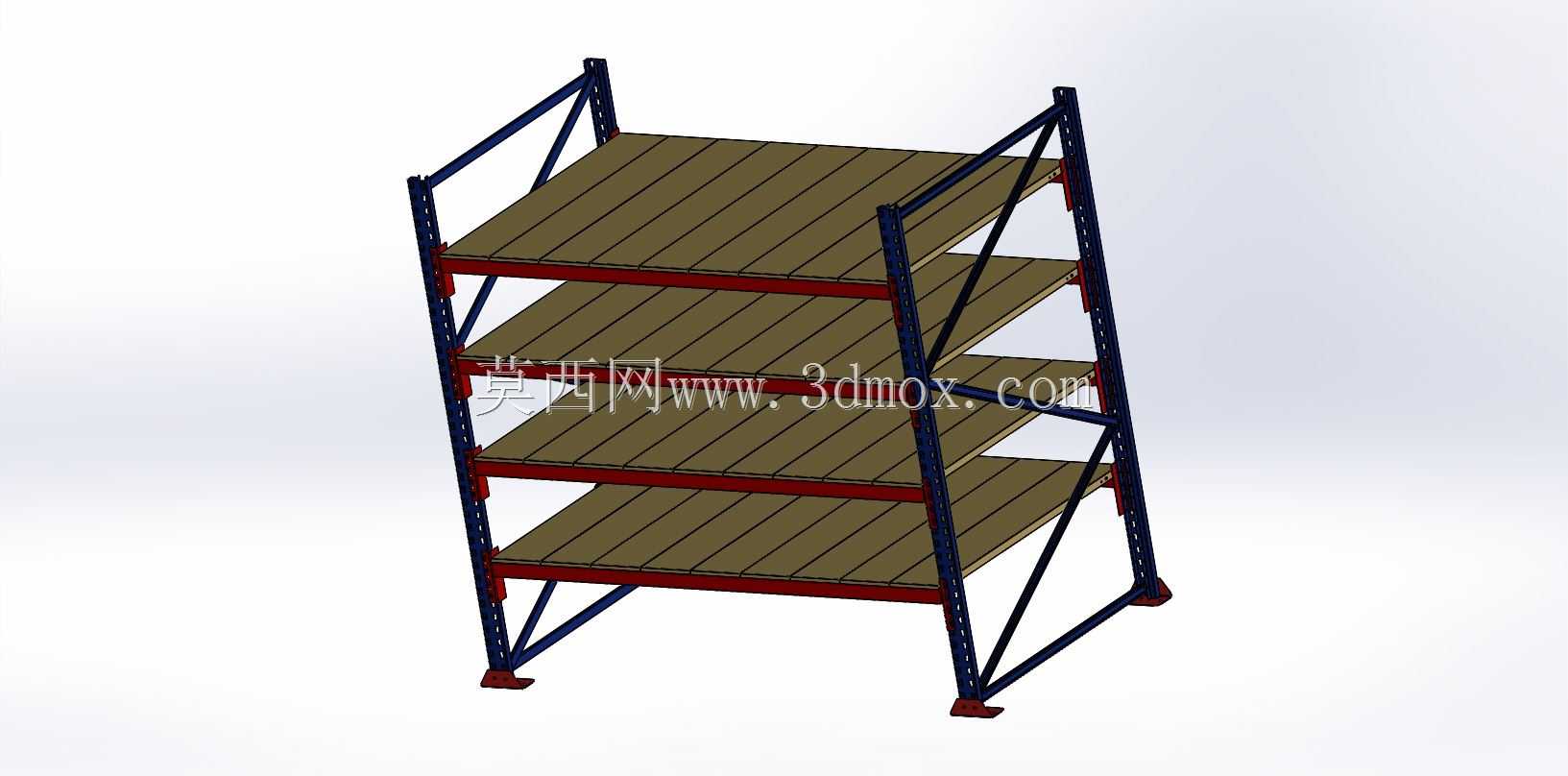

四层重型仓储托盘货架结构设计

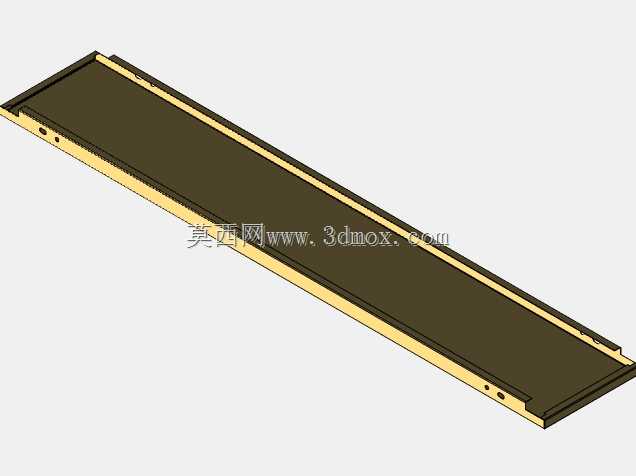

这款四层重型托盘货架主要面向工业仓储场景设计，可适配标准欧标、国标木质托盘与塑料托盘的存放需求，常见于生产车间原料暂存区、电商仓配中心整箱货品存储位、第三方物流重型货物周转区，也可用于机械加工车间的工装夹具、半成品金属件的分类存放，单货位额定承载可满足常规1吨级托盘货物的堆垛要求，避免地面堆存带来的货品受潮、挤压变形问题。从结构设计逻辑来看，整体采用组装式无焊接结构，立柱选用带连续可调孔位的C型冷弯薄壁型钢，孔距按标准75mm模数排布，可根据实际存放货物的高度灵活调整层板间距，不需要额外切割或焊接加工，现场安装仅需配套安全销与自锁螺栓即可完成组装，后期移位或调整层高时拆装效率高，不会破坏构件表面的喷塑防腐层。横梁采用抱焊梁结构，两端焊接柱卡与立柱孔位咬合，配合安全销锁定后可避免叉车存取作业时横梁意外脱落，层板选用高密度刨花板铺在横梁支撑的跨梁上，表面平整无凸起，不会硌伤托盘底部，同时木板的摩擦系数较高，托盘放置后不易出现滑移错位。底部配置可调式地脚，可适配仓储地面±15mm的平整度误差，安装时通过调整地脚高度保证整体架体水平，避免长期偏载导致立柱变形，架体侧边预留了可选配的护脚安装位，在叉车作业通道侧加装金属护脚后，可缓冲叉车转弯时的意外撞击，降低立柱被撞变形的风险。设计过程中重点考虑了安装边界限制，整体深度适配1200mm标准托盘的进深，单组架体长度适配两个1200*1000mm托盘并排存放，顶层高度控制在常规仓储库房的消防喷淋安装高度以下，不需要调整库房原有消防设施即可布置，架体之间预留的作业通道宽度可满足3吨级平衡重式叉车的转弯半径要求，存取作业时不需要额外调整通道布局。层板边缘与横梁齐平，不会突出架体边界占用通道空间，立柱与横梁的连接间隙控制在2mm以内，组装后整体架体的侧向晃动量满足仓储货架的安全规范要求，满载状态下横梁的扰度控制在跨度的1/200以内，长期使用不会出现横梁永久变形。
