数控铣床BT刀柄多层存储工具架

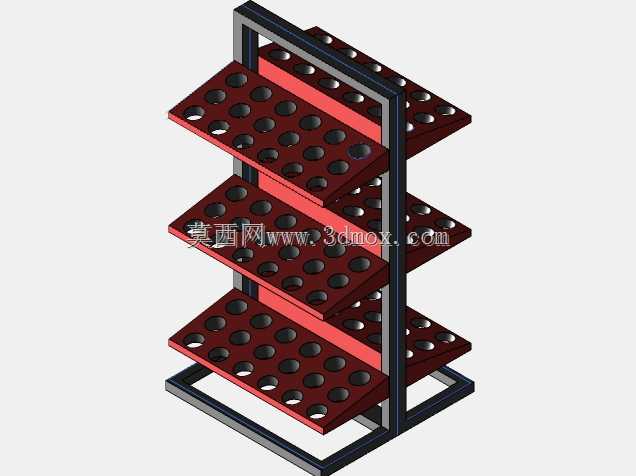

这款存储架主要面向数控加工车间的铣床工位场景，用来规整存放常用的数控刀柄及配套装夹刀具，解决加工工位旁刀柄随意堆放、磕碰损伤锥面、找取刀具耗时的实际问题。日常生产中，操机人员更换加工工序时，需要频繁取用不同规格的刀柄，若没有就近的规整存储装置，刀柄锥面容易被工作台面的铁屑刮伤，直接影响后续装夹的定位精度，这款支架的设计就是围绕工位就近存储的需求展开。整体采用框架式焊接结构，主体支撑采用矩形型钢搭建，三层置物托盘采用倾斜式布置，每层托盘都加工有对应刀柄锥度规格的定位孔，刀柄插入孔位后锥面完全悬空，不会与托盘平面发生磕碰，同时倾斜角度设置在15度左右，既保证刀柄放置后不会向外滑落，也能让操机人员站在工位旁无需弯腰就能清晰看到每把刀柄的刀具类型，取放动作无需大幅度转身，适配单人操作的作业动线。每层托盘的定位孔采用等距阵列排布，孔位边缘做了倒角处理，避免刀柄插入时刮伤锥面镀层，孔位深度经过测算，刚好能承托刀柄的锥柄段，不会干涉刀柄尾部的拉钉结构。整体框架的底部做了加宽的底框设计，即使三层都放满重型刀柄，整体重心也落在底框支撑范围内，不会出现侧翻风险，框架的侧边预留了可选配脚轮的安装孔位，用户可根据车间实际转运需求，加装万向脚轮实现工位间的灵活移动，也可直接通过底框的安装孔将支架固定在地面或工作台侧边，适配不同的车间布局。设计过程中优先考虑了加工场景的实际痛点，没有多余的装饰结构，所有型材规格都选用常规的工业型钢，焊接后只需做简单的喷塑防锈处理即可投入使用，制造成本可控，同时结构强度完全满足满负载存放的需求。托盘与主框架之间采用可拆卸的螺栓连接，后续如果需要更换不同孔径的托盘来适配其他规格的刀柄，无需拆解整体框架，直接更换对应层的托盘即可，拓展性较强。每层托盘的承载能力经过受力校核，单孔可承载常规数控铣刀柄的重量，即使放置装夹了硬质合金铣刀的重型刀柄，托盘也不会出现变形下凹的情况。支架的整体宽度控制在600毫米以内，深度不超过500毫米，占用的工位地面空间很小，不会挤压机床操作门的开合空间，也不会阻挡操作人员的通行通道，安装时不需要对现有工位布局做大幅调整，直接放置在机床侧方的空余位置即可投入使用。
