齿轮齿条式液压旋转执行机构结构设计

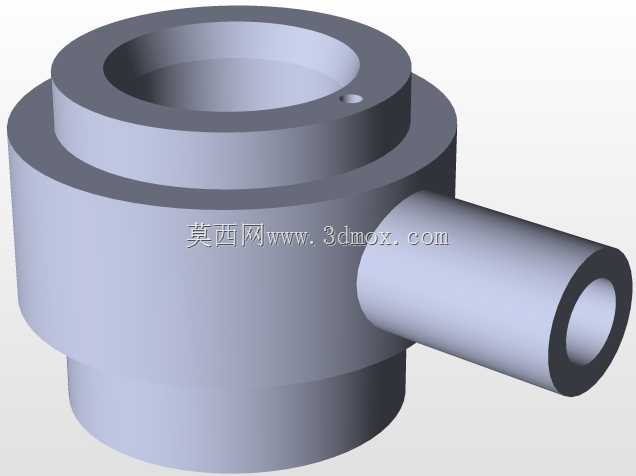

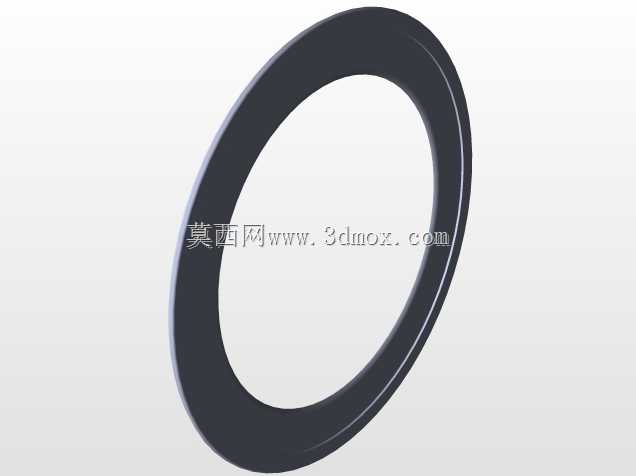

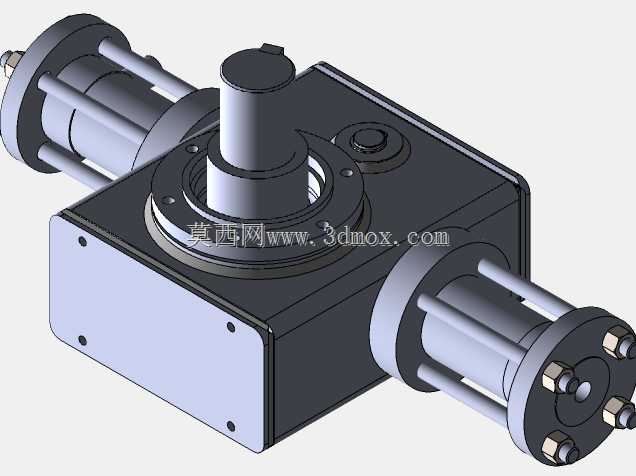

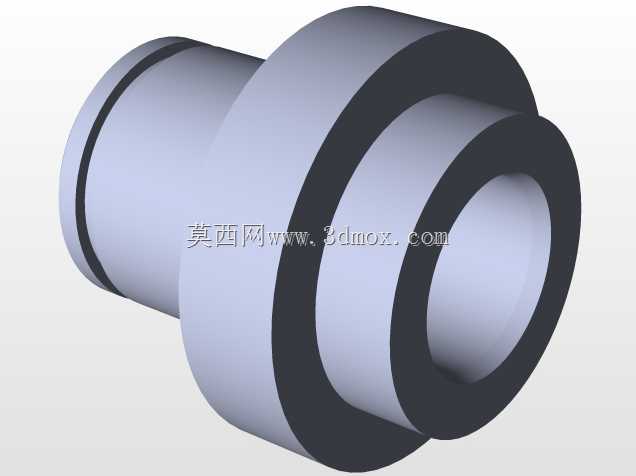

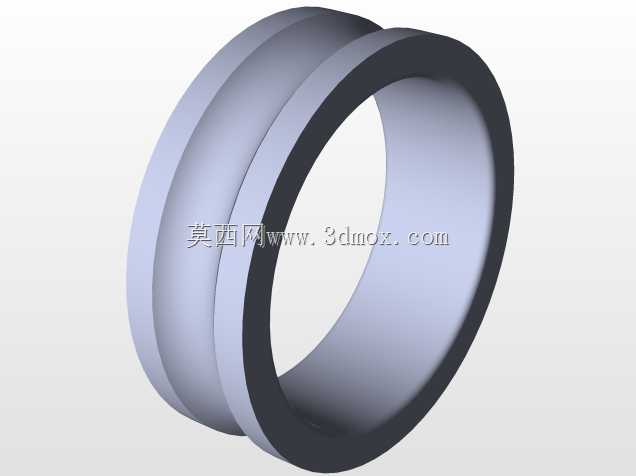

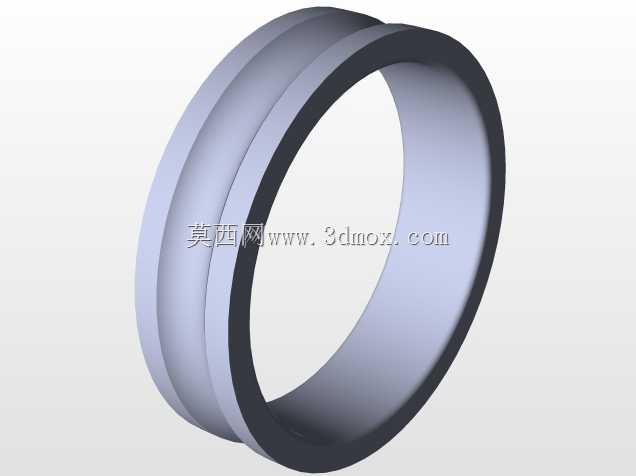

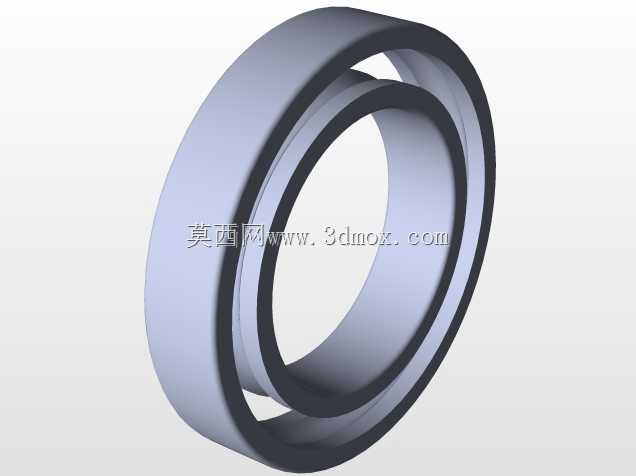

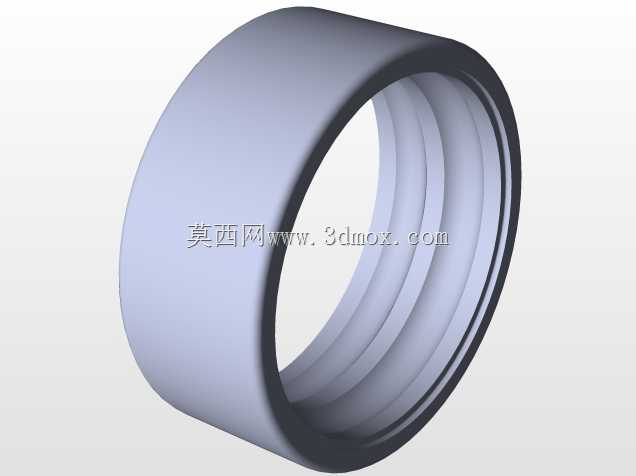

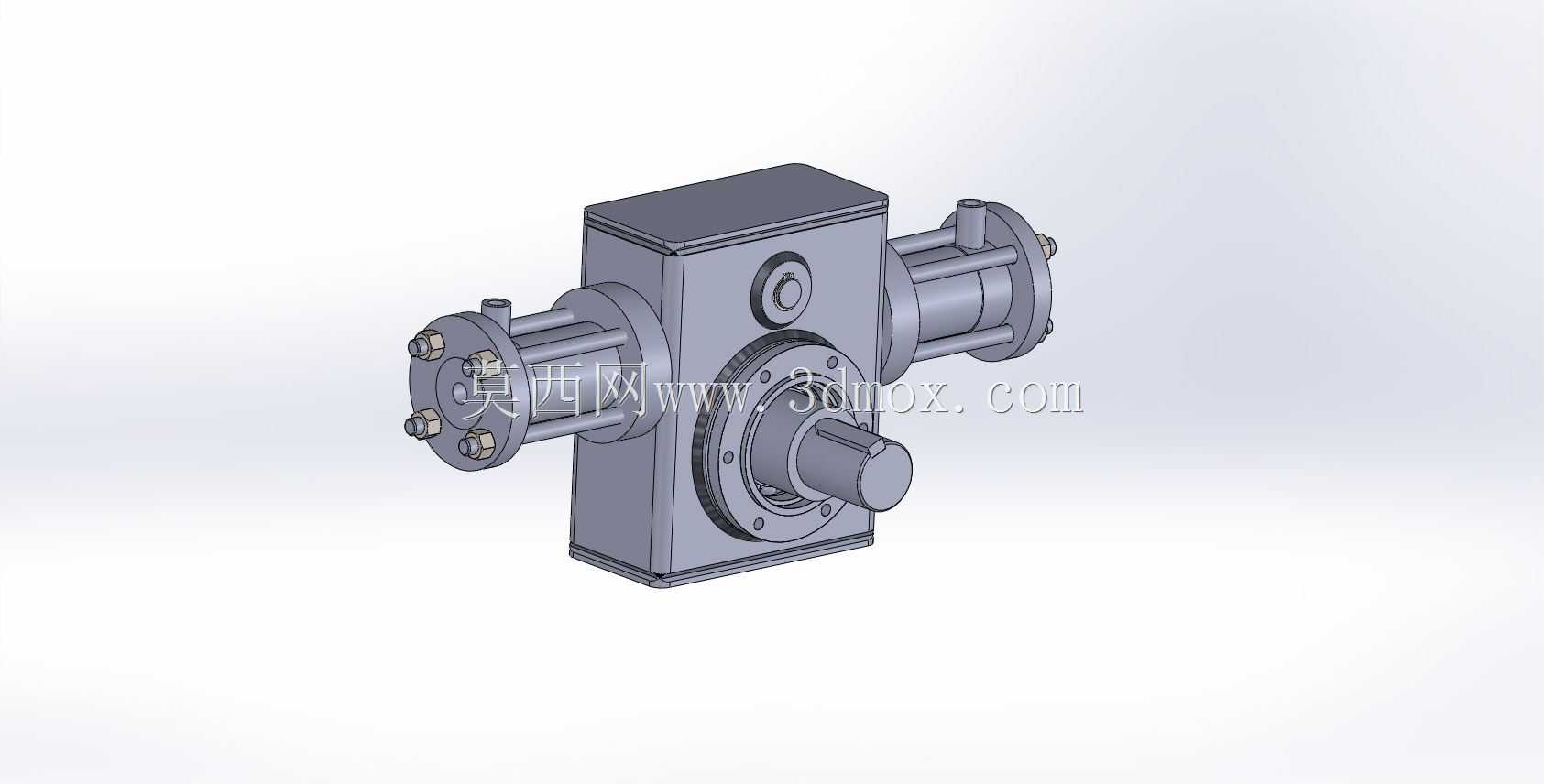

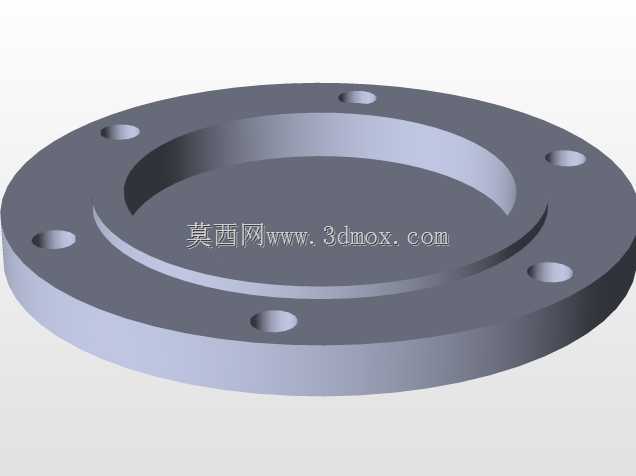

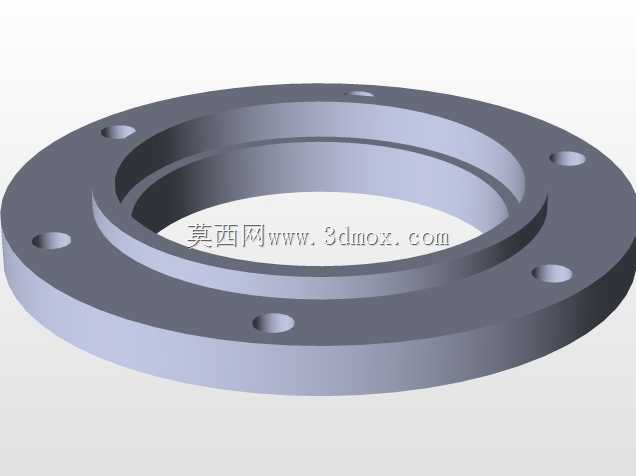

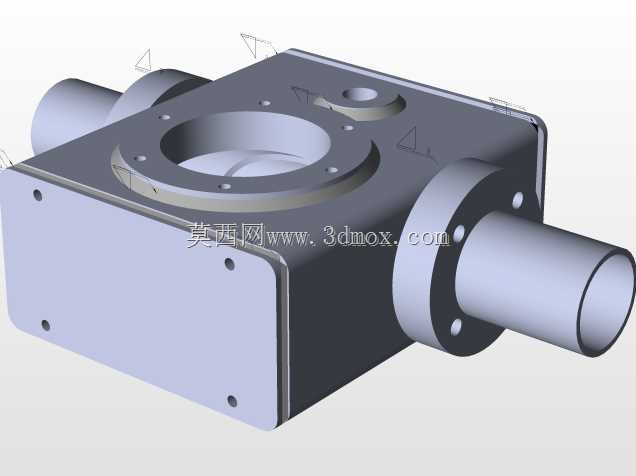

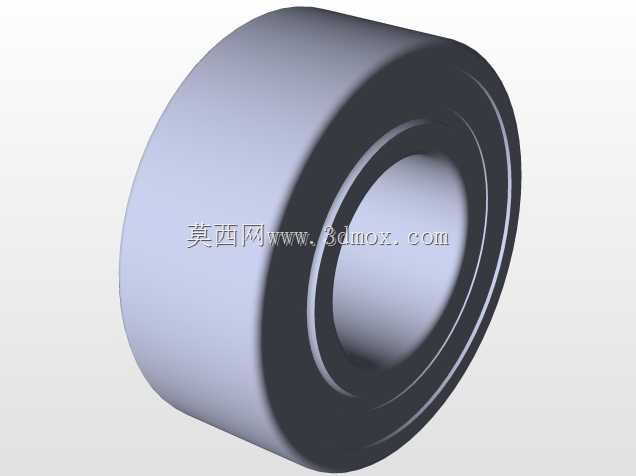

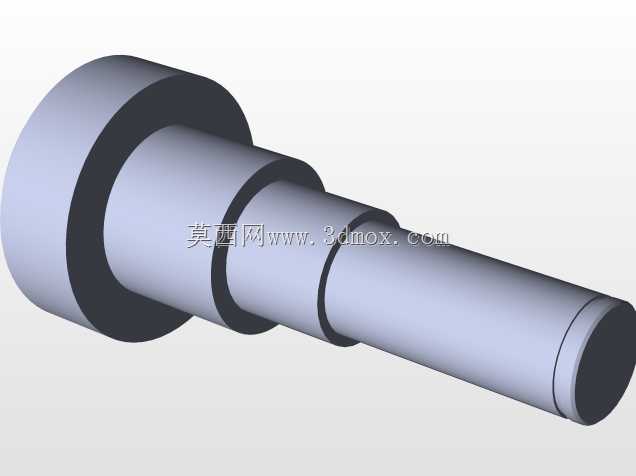

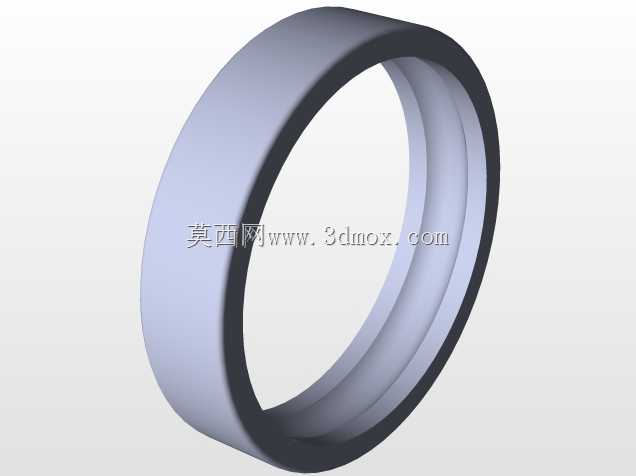

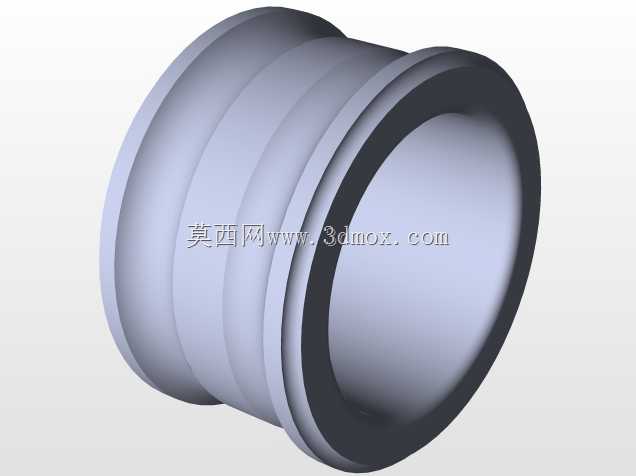

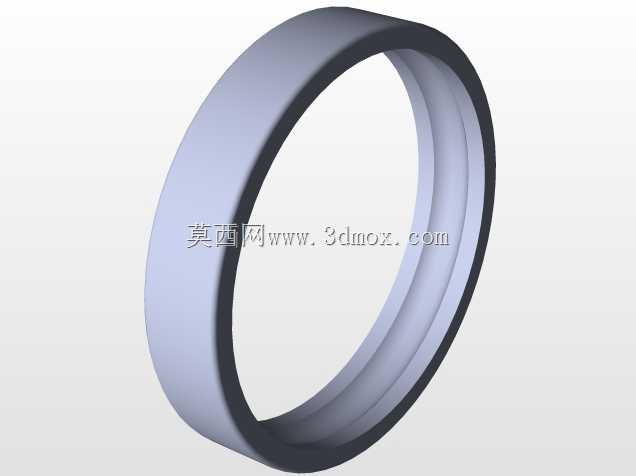

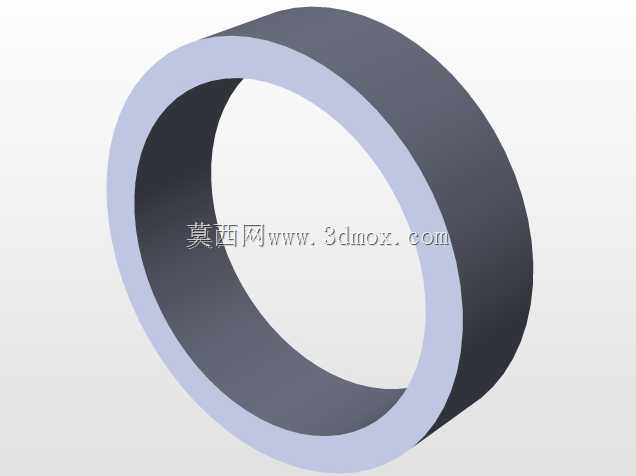

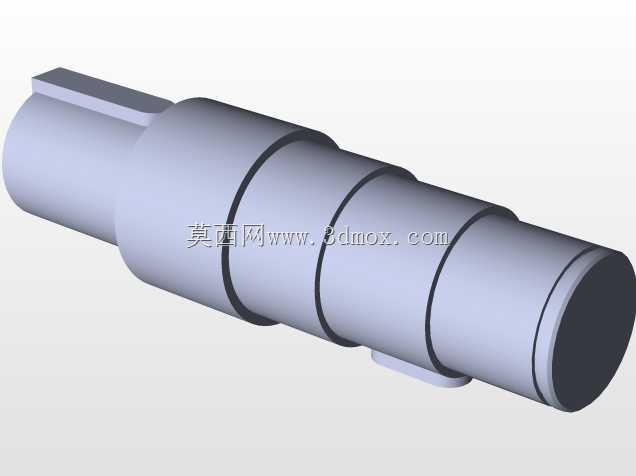

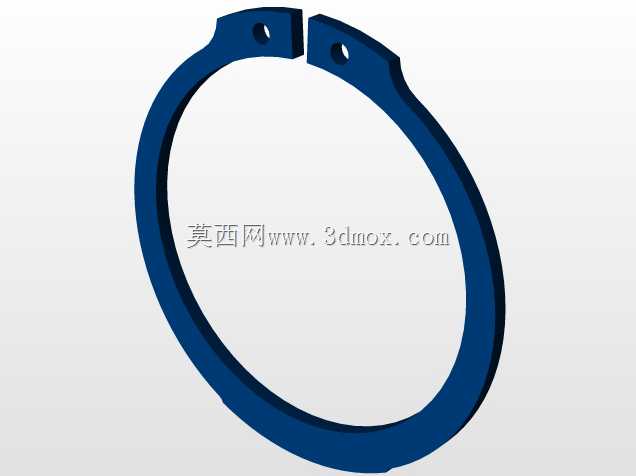

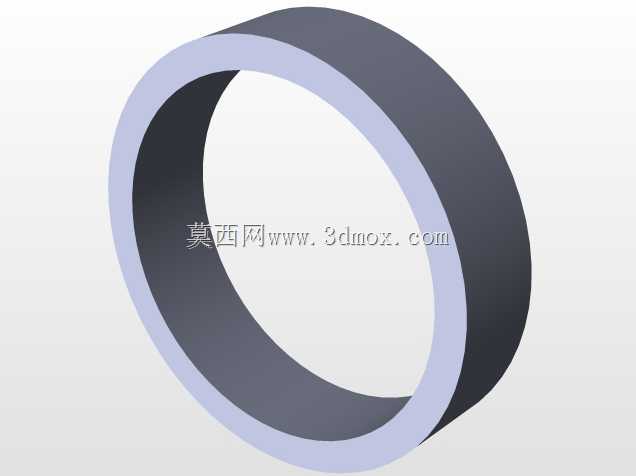

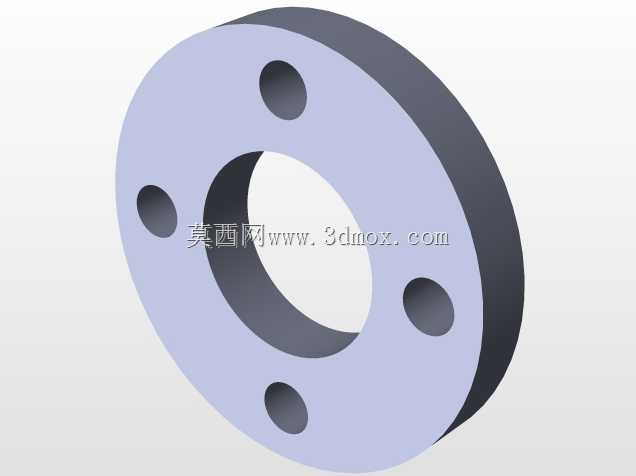

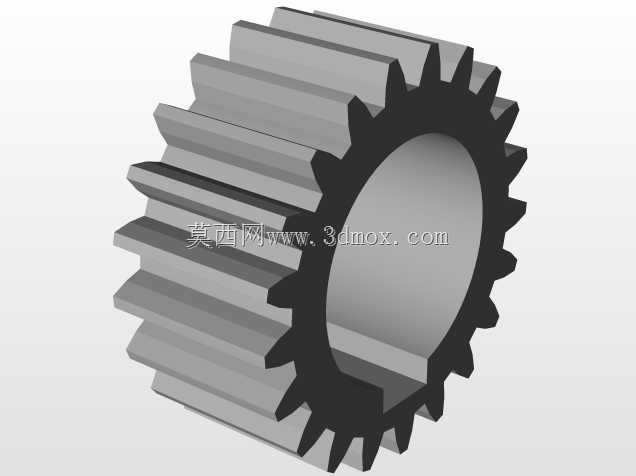

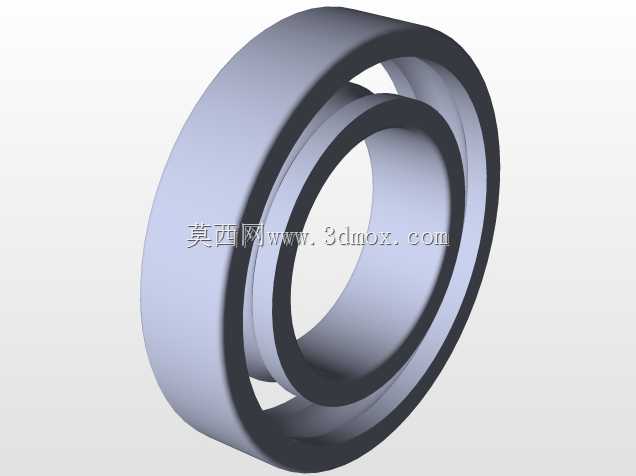

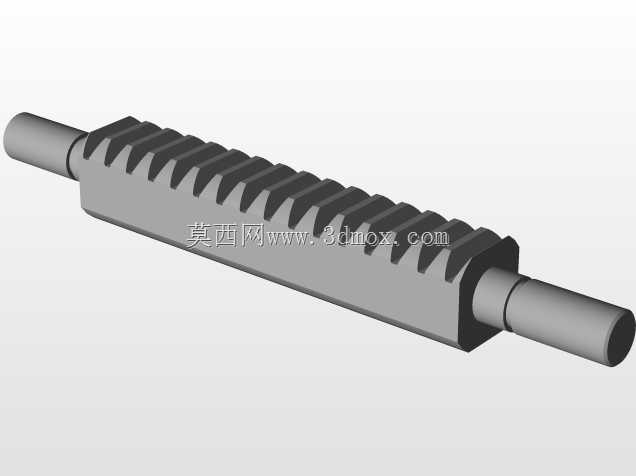

在工业自动化流体传动场景中，这类齿轮齿条结构的液压旋转执行器，常被用于需要大扭矩角位移输出的工位，比如阀门的90度启闭驱动、工装夹具的旋转换位、自动化生产线的工件翻转机构，相比电动执行器，它的输出扭矩密度更高，抗过载能力更强，在易燃易爆、重载冲击的工况下适配性更好。从结构设计逻辑来看，这款执行器采用对称式双齿条缸布局，两侧的液压油缸进油时，活塞带动齿条做直线往复运动，中间啮合的齿轮轴将直线运动转化为旋转扭矩输出，这种对称结构可以抵消齿轮轴受到的径向力，降低轴承的偏载磨损，延长核心传动件的使用寿命。设计过程中，齿条与齿轮的啮合侧隙需要严格控制，侧隙过大会导致输出转角精度不足，在阀门驱动场景下容易出现启闭位置偏差，侧隙过小则会增大传动阻力，加剧齿面磨损，建模时需要根据输出扭矩等级匹配对应的模数与齿宽，同时在齿条活塞的端部设置缓冲结构，避免行程末端的刚性撞击。从安装边界来看，主体箱体采用方形铸造结构，两侧油缸的法兰安装面与中间输出轴的位置度需要严格管控，输出轴采用键连接结构，适配不同规格的外接负载连接件，箱体上预留的安装孔位可支持水平、垂直多方向安装，现场安装时需要保证输出轴与被驱动件的同轴度，避免额外的径向载荷作用在输出轴上，导致密封件过早失效。油路接口设置在箱体侧面，可根据现场管路走向选择不同的通径规格，内部流道经过优化，降低压力损失，保证齿条活塞的运动平稳性。密封结构采用组合式密封设计，活塞处的密封件可耐受常规液压油的长期侵蚀，输出轴处的防尘圈可阻挡车间环境中的粉尘、切削液进入箱体内部，避免齿面磨粒磨损。在实际选型应用中，需要根据负载所需的输出扭矩、旋转角度、工作压力来匹配对应的油缸缸径与齿轮参数，同时要考虑现场的安装空间是否满足两侧油缸的伸缩行程需求，避免安装后出现运动干涉。建模时对所有配合面的公差进行了合理设定，装配过程中可通过调整端盖的垫片厚度来控制齿条的轴向窜动量，保证齿轮齿条的啮合接触面积符合设计要求，运行过程中，箱体内部的容腔可储存少量液压油，对齿面进行持续润滑，降低传动噪音与磨损速率。
