冶金车间双排重载钢卷存放托架结构

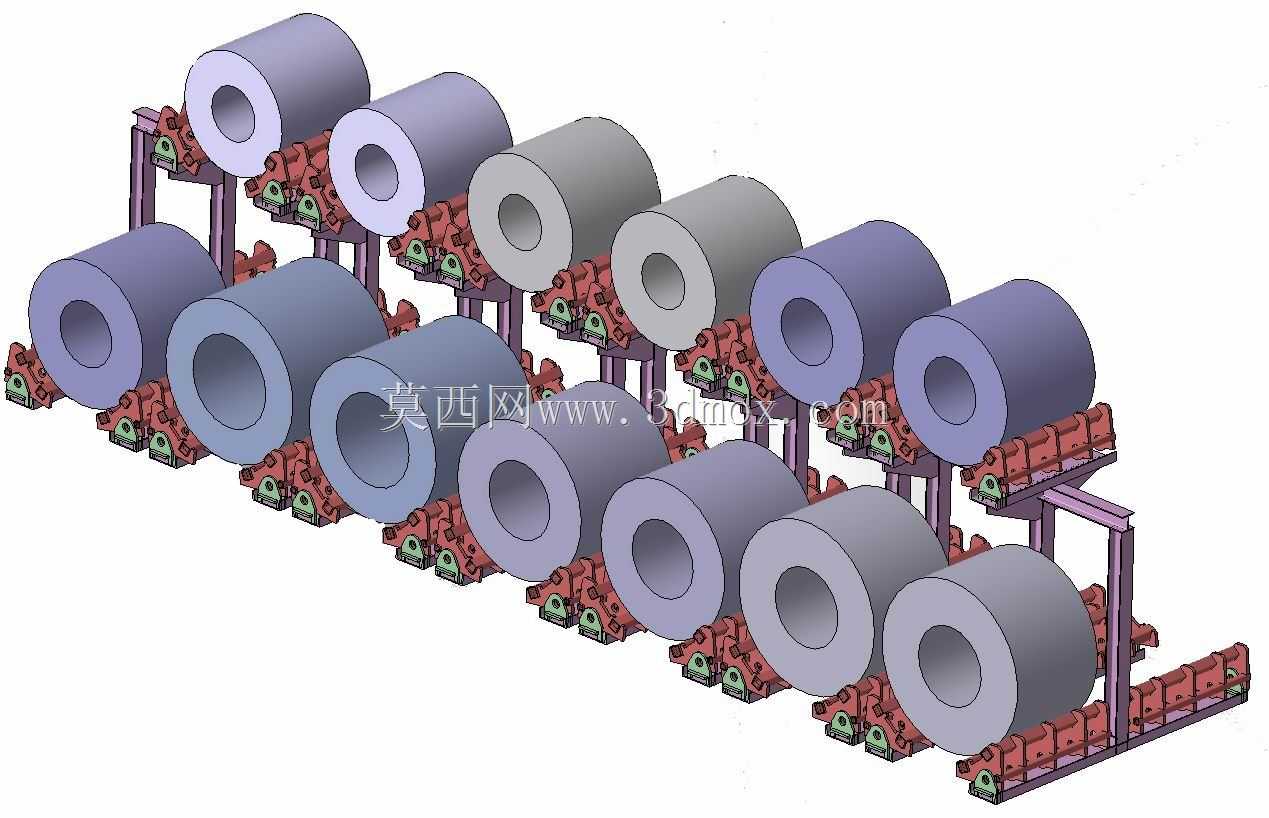

在冶金带钢生产、钢材深加工及金属材料仓储流转场景中，钢卷作为卷状金属物料的典型形态，单卷重量大、圆柱形态易滚动，常规平置堆垛不仅占用大量平面仓储空间，还存在钢卷滚落、层间挤压损伤卷材表面的风险，这类双排斜置式钢卷存放托架，正是针对大重量卷钢的定点存储需求开发的专用承载结构。该托架采用双排错层布置形式，上下两排承载位沿机架纵向排布，每个承载位设置带V型定位面的支撑座，支撑座接触钢卷外圆的部位做了圆弧适配设计，可适配不同幅宽、不同外径的热轧、冷轧钢卷存放，避免钢卷轴向窜动或周向滚动，支撑座与主框架之间采用螺栓连接的模块化设计，单个支撑座磨损后可单独拆卸更换，无需整体拆解机架，降低后期维护成本。主框架采用型钢焊接成型的门型立柱搭配纵向连接横梁结构，立柱底部设置带安装孔的地脚连接板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证各立柱的垂直度偏差不超过1/1000，相邻支撑座的中心距根据常规钢卷的最大外径预留安全间隙，避免相邻钢卷存放时发生侧面磕碰，整体安装边界需结合车间通道宽度、起重设备的作业覆盖范围确定，预留足够的钢卷吊装作业空间。设计过程中首先根据目标存放钢卷的最大单重核算各承载部件的抗弯、抗剪强度，支撑座的V型夹角经过反复校核，既要保证钢卷放置后的自稳性，避免夹角过小导致钢卷局部应力集中压伤卷边，也要防止夹角过大造成钢卷停放不稳，主框架的横梁与立柱连接节点做了加劲肋补强，抵消钢卷放置时的冲击载荷与长期静载带来的结构变形。不同于常规的平放式钢卷堆放架，该结构采用斜向承托的布置形式，让每个钢卷的外圆支撑点受力均匀，同时双排布局充分利用了垂直方向的仓储空间，相比单层平铺存放可提升近一倍的单位面积存储量，支撑座表面可根据需求加装聚氨酯缓冲垫层，进一步减少钢卷与金属支撑座接触时的表面划伤，适用于成品钢卷的中转存放、生产工序间的在制品暂存等场景，吊装钢卷时可直接通过起重设备配合专用吊具将钢卷吊放至对应支撑位，无需额外的固定工装，存取作业效率较高。
