户外通讯设备防护集装箱式柜棚结构

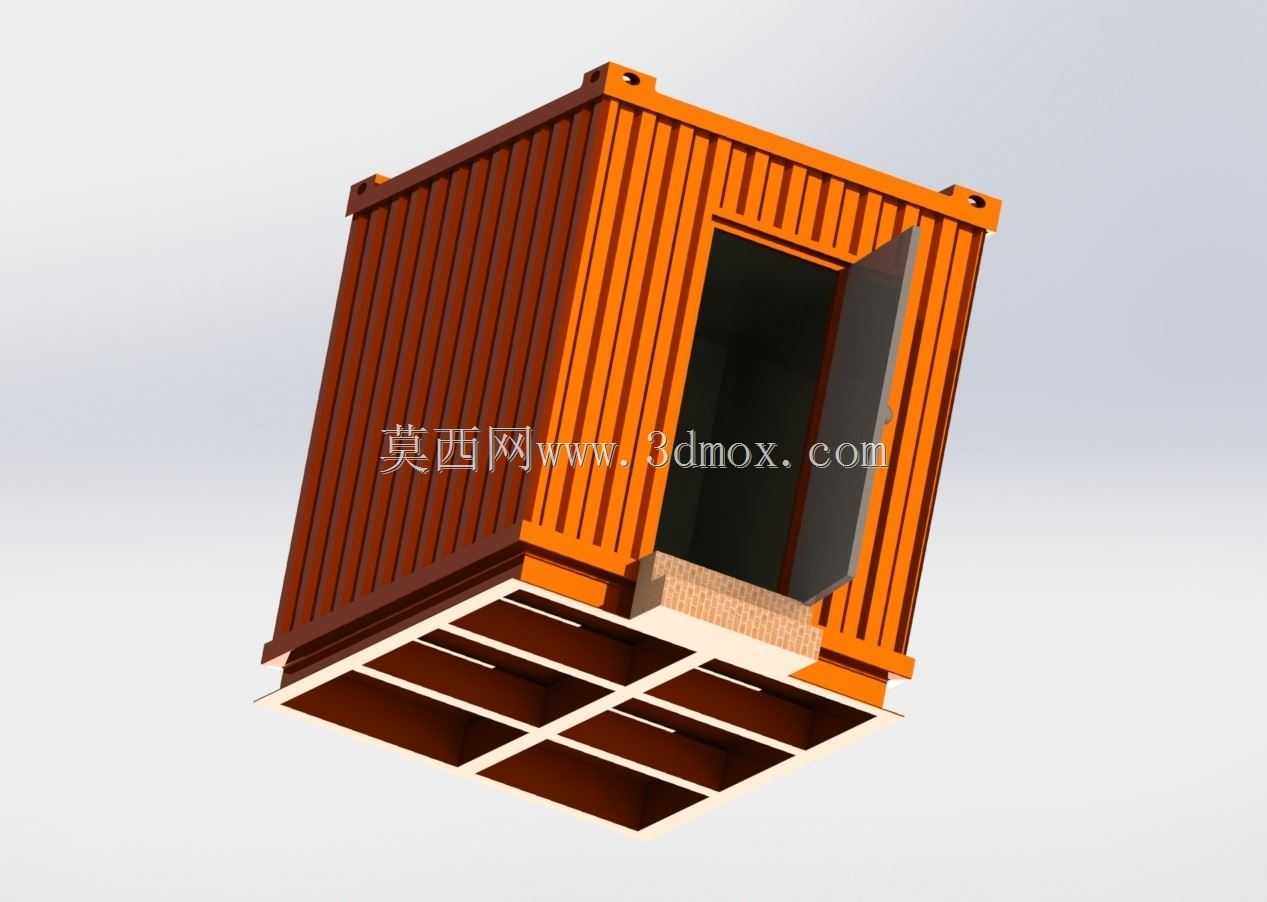

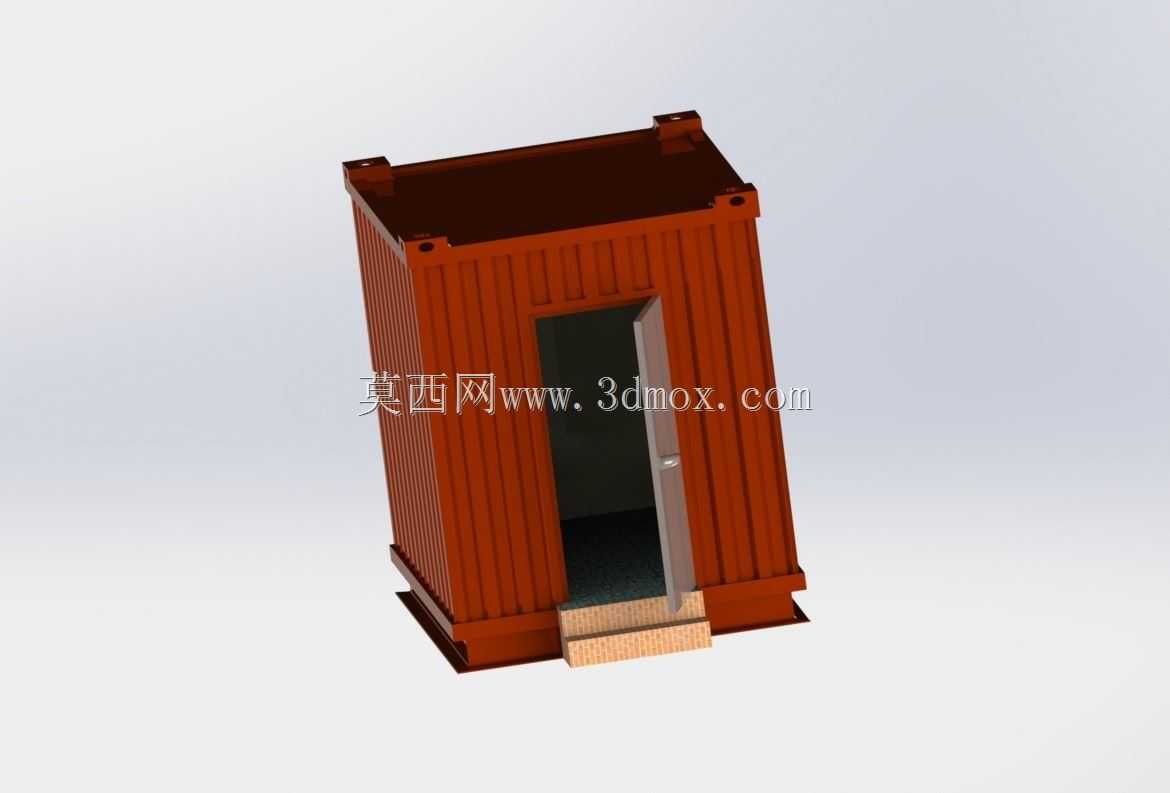

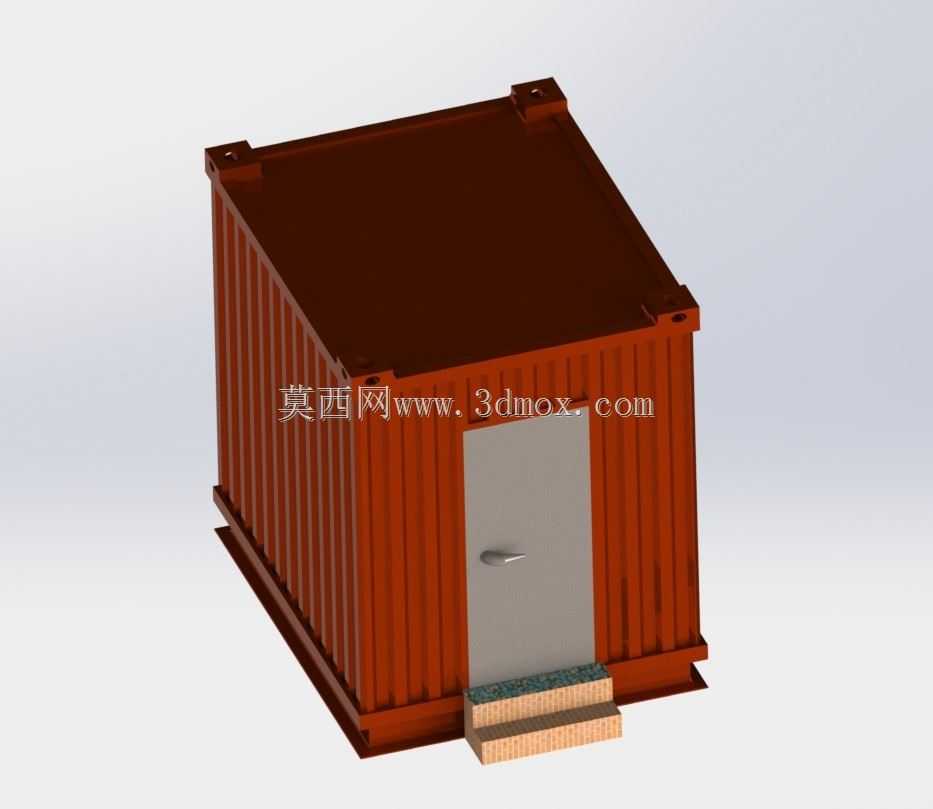

这类柜棚主要面向户外零散通讯站点、偏远区域小型通讯中继节点、临时作业区通讯设备布设场景使用，核心作用是为内置的电讯传输、信号处理设备提供独立封闭的防护空间，隔绝户外复杂环境对精密电子设备的侵蚀。从结构设计逻辑来看，整体采用标准海运集装箱的波纹板围护结构作为基础框架，侧壁波纹板的压型结构在不额外增加板材厚度的前提下，大幅提升了柜体整体的抗风、抗形变能力，能够应对野外强风、积雪堆积带来的外部载荷，围护板材拼接处做了满缝密封处理，配合门框处的整圈密封胶条，实现防雨、防尘的封闭效果，避免雨雪天气时雨水渗入柜体内部造成设备短路故障。柜体侧壁预留了定制化的公用设施端口，专门用于halus接头、电源进线、信号传输线缆的穿入连接，端口处配置了可拆换的密封盖板，不用时可完全封闭，穿线时可根据线缆外径选配对应规格的密封胶圈，兼顾走线灵活性与密封性能。内部墙体预装了unistrut型材安装槽，也就是常说的电气安装万能槽钢，无需在柜体壁板上额外打孔焊接，就能直接通过配套卡扣件固定设备机架、电缆桥架，大幅缩短现场安装的施工周期，也方便后期设备扩容、线路调整时的拆装作业。柜体顶部做了微坡式排水设计，不会在顶部形成积水区域，底部设置了加高的底架结构，抬升柜体整体离地高度，避免地面积水倒灌进入柜体，同时底架预留了标准叉车孔位，方便整体转运、吊装就位，入口处配置了两级防滑踏步，方便运维人员进出检修。内部预留了重型HVAC系统的安装位，可根据站点所处区域的气候条件选配对应制冷、加热功率的空调设备，配合柜体围护结构内部填充的隔音吸音材料，既可以将柜内温度稳定在电讯设备适宜的工作区间，也能阻隔内部设备运行产生的噪音向外传递，避免对周边区域造成声污染，同时也能削弱外部环境噪音对柜内精密设备的振动影响。设计时充分考虑了安装边界的适配性，整体外轮廓尺寸符合标准集装箱的运输规范，可直接通过普通货运车辆完成公路转运，不需要申请特殊超限运输许可，就位时仅需要对底部基础做简单的硬化找平，就能完成柜体的固定安装，大幅降低站点建设的基础施工成本。
