壁挂式木质组合电视柜结构设计

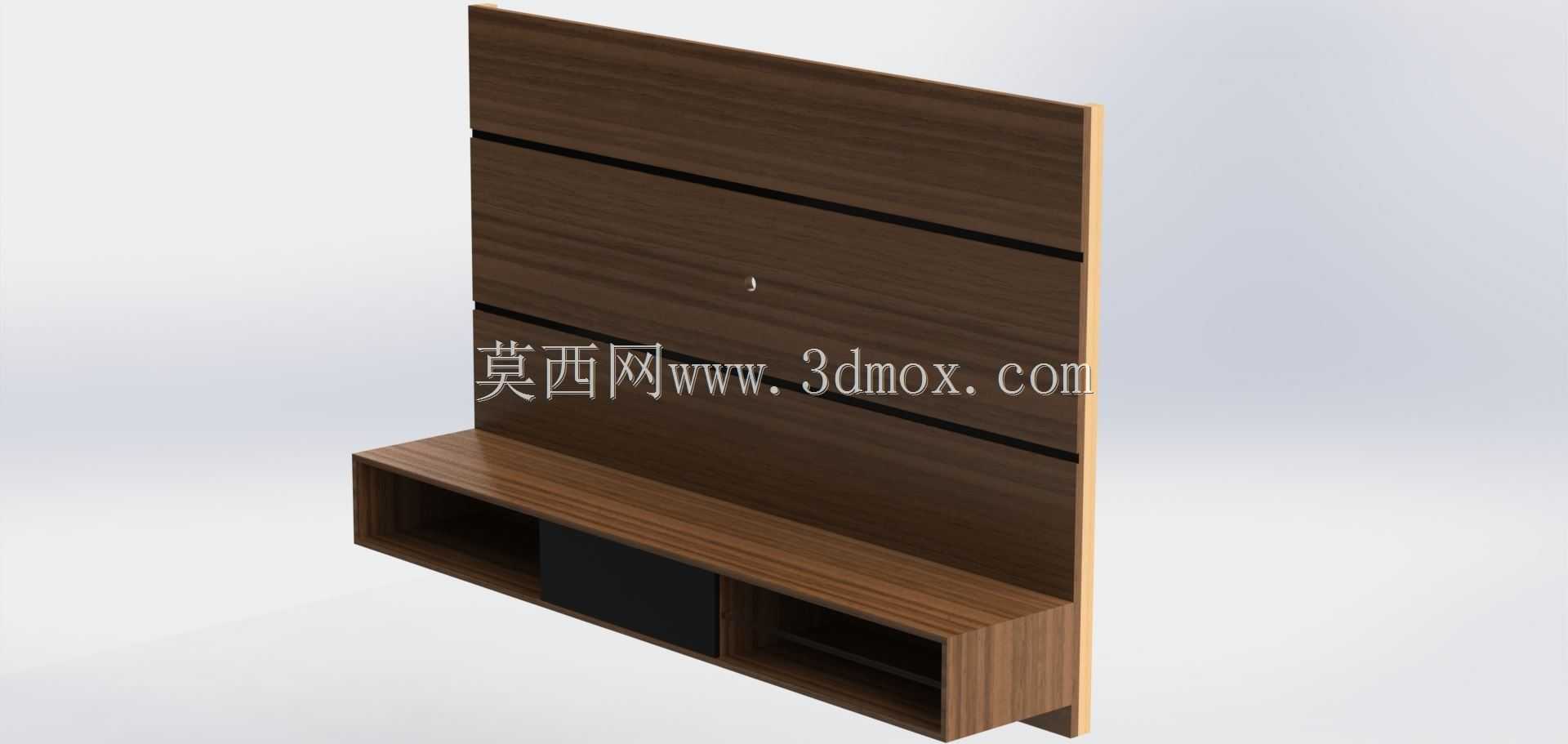

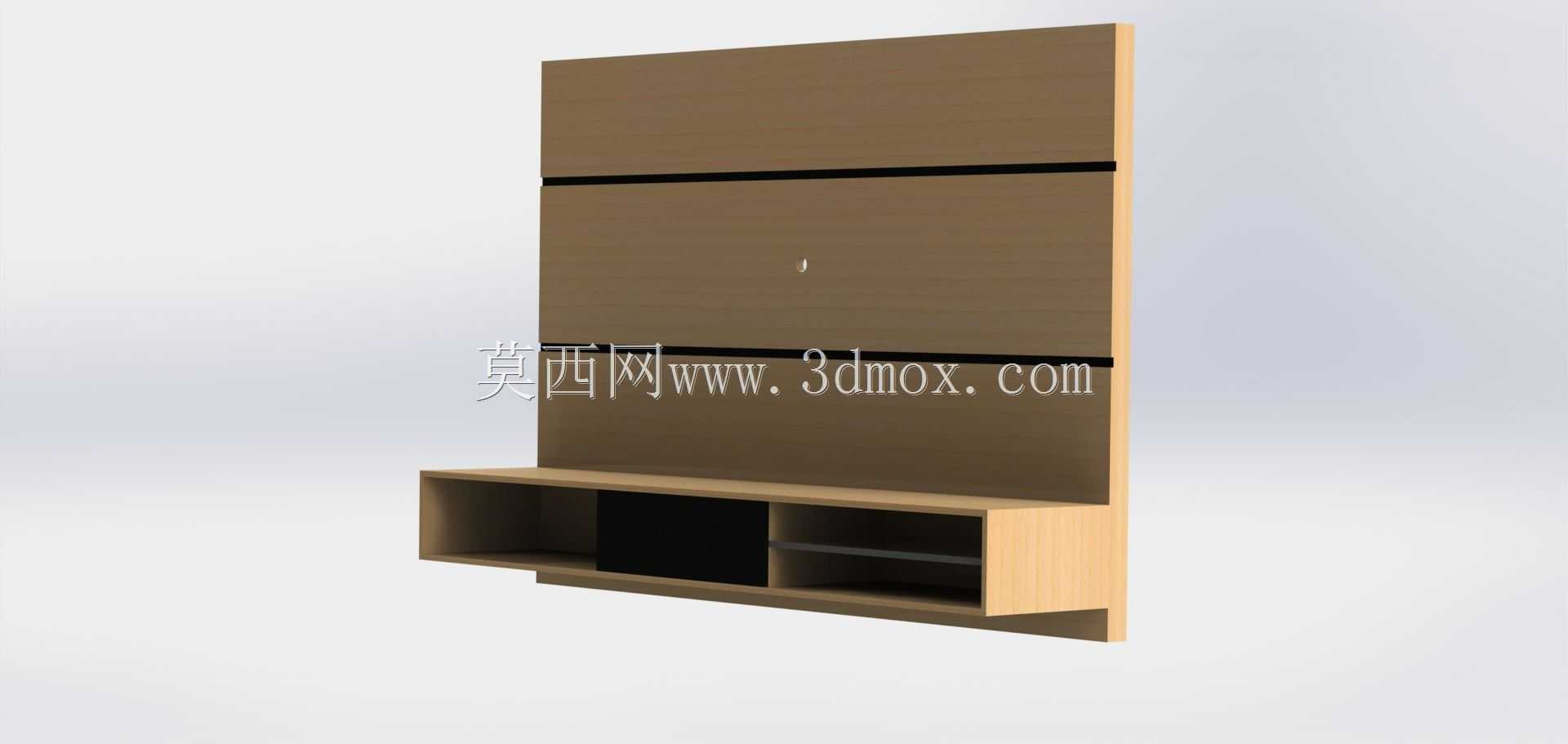

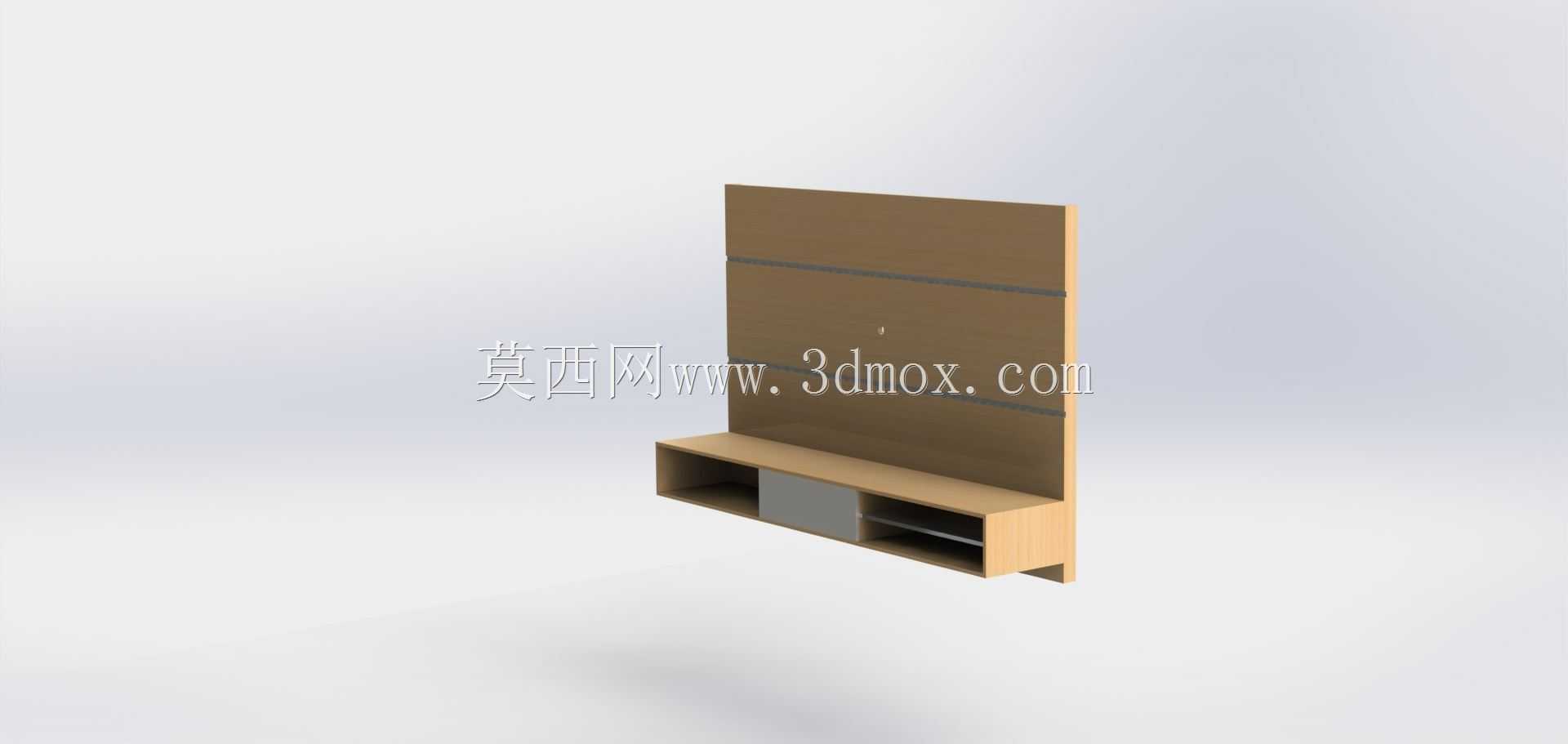

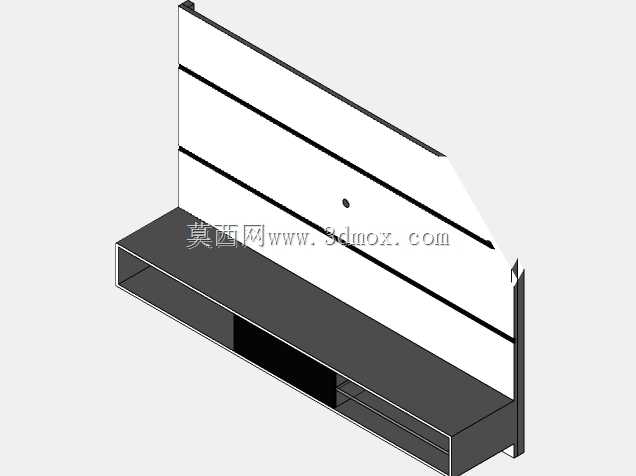

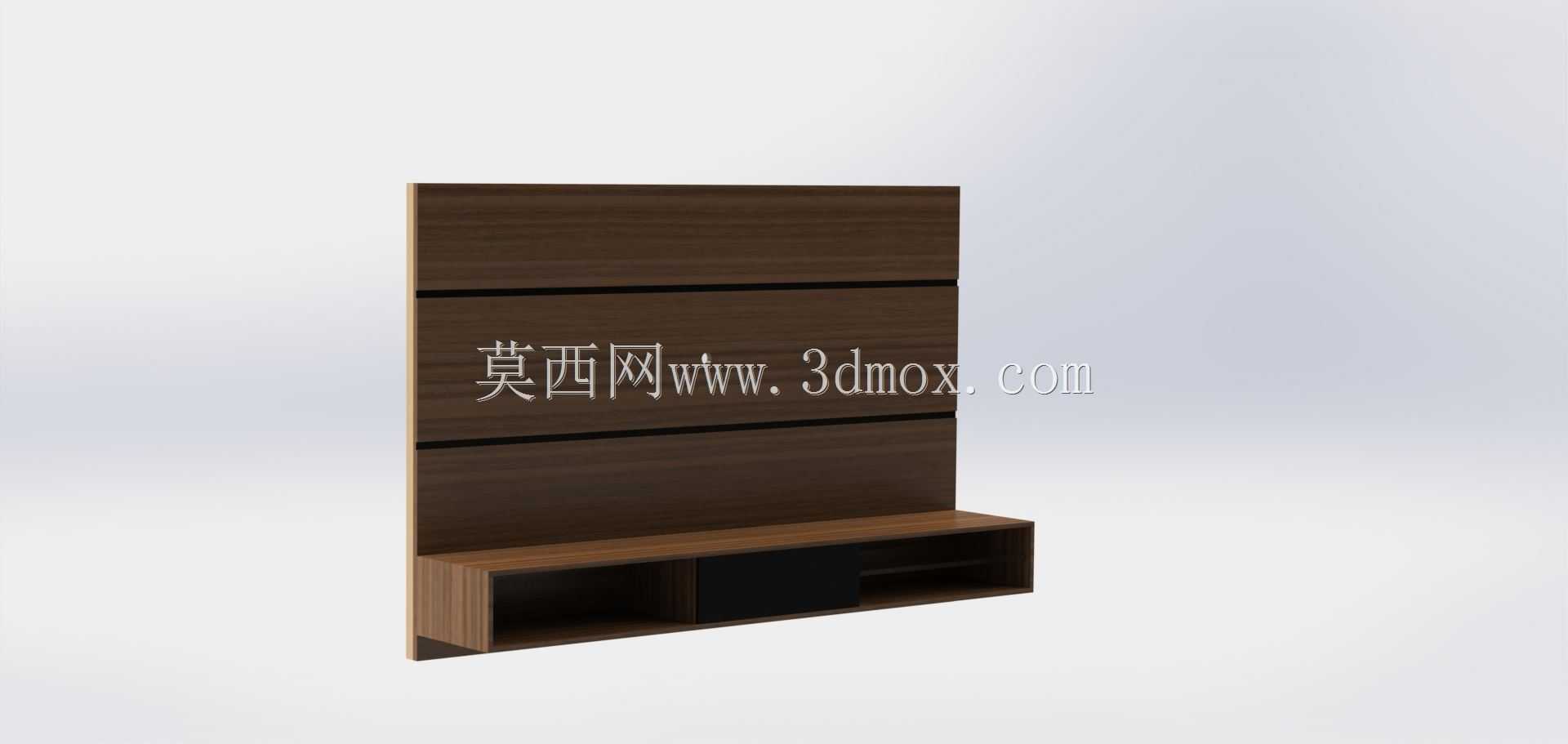

这款壁挂式组合电视柜主要应用于中小户型客厅、公寓起居区以及酒店客房的影音设备收纳场景，替代传统落地式电视柜占用地面空间的问题，适配当下主流的超薄壁挂电视安装需求，同时兼顾周边影音配件、日常杂物的收纳功能。从实际使用维度看，上部两块平整背板区域可直接贴合墙面安装壁挂电视，预留的横向缝隙可作为电视挂架的走线通道，避免明线外露影响墙面整洁度；下部悬挑的柜体分为三个功能区，左侧开放式格口可放置路由器、电视盒子等需要散热的数码设备，中间封闭格口可收纳不常用的影音线材、遥控器收纳盒等杂物，右侧开放式格口可摆放小型装饰摆件或常用的影音配件，拿取无需开启柜门，使用便捷性更高。设计阶段优先考虑壁挂安装的承重边界，整体柜体采用多层实木板作为主体基材，背板与墙面的连接点均匀分布在上下两个横向受力区域，避免单点受力过大导致柜体脱落，悬挑部分的内部增加了横向加强筋结构，在放置常规机顶盒、小型音响设备时不会出现柜体下挠变形的问题。外形尺寸适配主流55-75英寸电视的安装宽度，整体厚度控制在35cm以内，不会因为柜体过厚导致过道通行空间被压缩，下部柜体距离地面的预留高度满足扫地机器人通行需求，日常清洁无卫生死角。建模过程中对板材拼接处的榫卯连接结构做了细化还原，封边条的安装位置、柜门的内嵌间隙都按照实际家具生产的公差要求做了预留，可直接用于家具结构打样前的装配验证，也可作为家装设计阶段的空间搭配参考模型，调整材质参数后可直接渲染出不同木色、不同墙面搭配的效果，帮助设计师快速向客户展示落地后的整体观感。
