烤箱内置金属网格置物托架结构

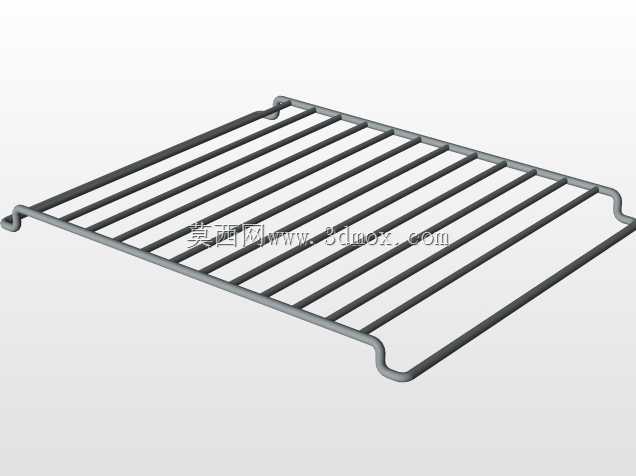

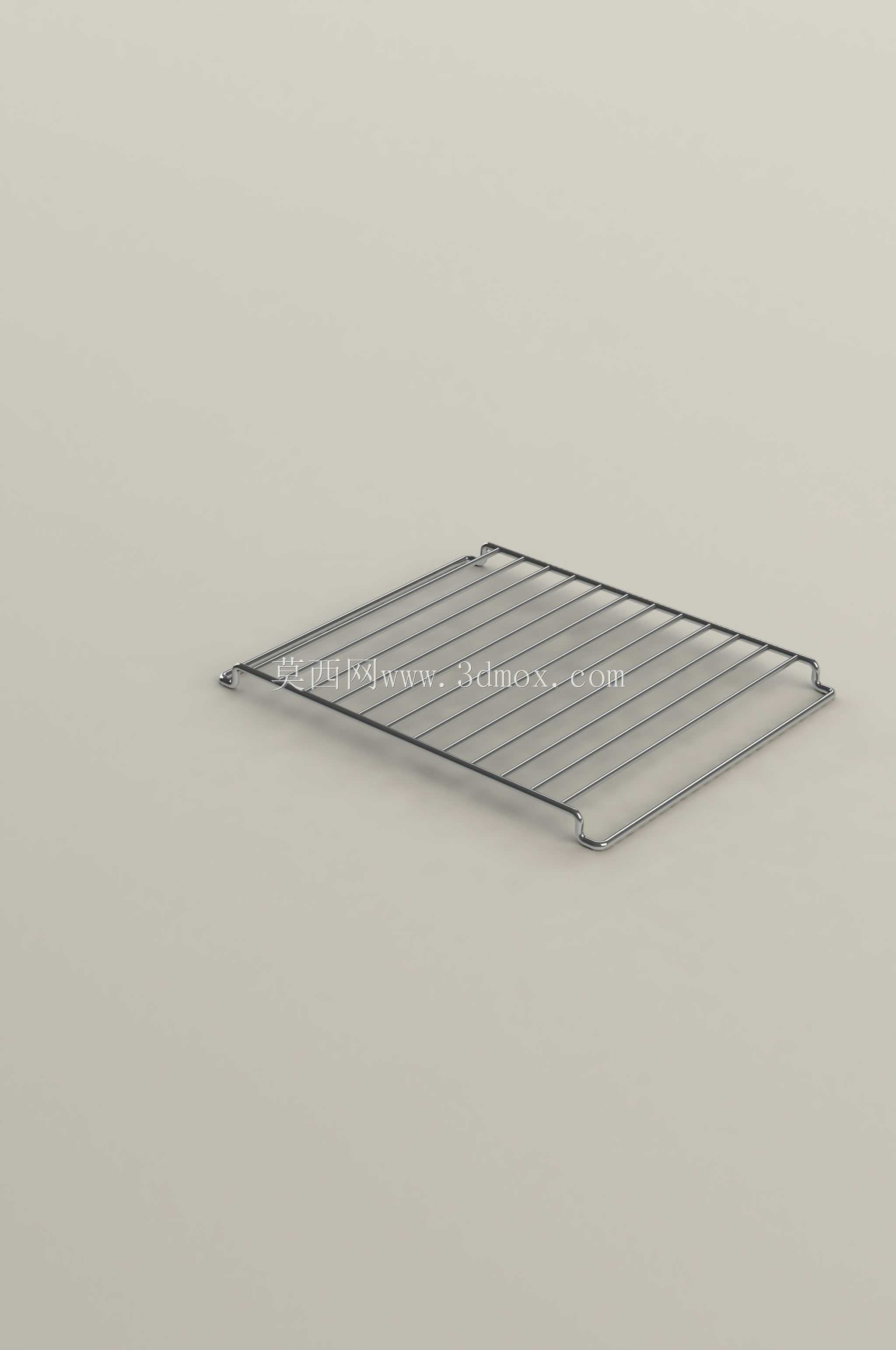

这类金属网格托架是商用及家用烘焙加热设备的核心内置承载构件，日常主要嵌入电烤箱、热风循环炉、蒸烤一体机的腔体侧部卡槽内，承担承放烘焙烤盘、待加热食材容器、烤制工件的作用，在食品加工、实验室小型样品烘干、餐饮门店后厨热加工场景中应用十分普遍。从结构设计逻辑来看，整体采用等距排布的细金属丝作为主承载筋条，筋条走向与托架抽拉方向保持垂直，既可以保证承托平面的平整度，避免放置的小尺寸容器、零散食材发生倾斜滑落，又能最大化减少实体遮挡面积，让腔体内部的热空气可以在托架上下区域自由流通，保证被加热物件上下表面受热均匀，不会因为托架遮挡出现局部温区偏差。托架四周采用弯折成型的金属边框做结构加强，边框处的金属丝通过碰焊工艺与纵向筋条连接为整体，所有焊点都做了磨平处理，避免抽拉过程中毛刺刮蹭腔体卡槽或者划伤操作人员手部。托架前后两端都做了向下弯折的限位折边，前端折边可以在托架推入腔体到位后抵在卡槽前端的限位凸台上，避免推入过度撞击腔体后壁，后端折边则可以在抽拉托架时卡在卡槽末端的限位结构处，防止抽拉力度过大导致托架整体从腔体内滑脱，造成承托物件掉落的安全隐患。从安装适配维度来看，这类托架的整体宽度需要匹配对应型号设备腔体两侧卡槽的间距，安装时只需对准两侧卡槽水平推入即可，无需额外紧固件固定，日常清洁时可以直接抽出冲洗，拆装维护十分便捷。托架的整体高度控制在较薄的区间，不会过多占用腔体内部的垂直空间，能够最大化提升腔体内部的空间利用率，让同容积的设备可以放置更多层托架同时作业。筋条的直径经过反复校核，既可以保证承放满载烤盘时的结构强度，不会因为长期高温承重出现筋条弯曲变形，又不会因为筋条过粗导致热传导过快，在接触部分低温食材时出现局部骤冷影响加热效果。边框的弯折弧度做了圆角处理，没有尖锐棱角，操作人员在抽拉托架时即使手部接触边框，也不会被锐角划伤，符合食品加工设备的安全设计要求。网格的间隙尺寸经过合理设计，既可以保证热空气流通效率，又能避免常见的小尺寸烘焙模具、食材容器从间隙中掉落，适配绝大多数常规尺寸的烤盘、烤网、烘焙容器使用。
