福特车型齿轮齿条式转向器结构

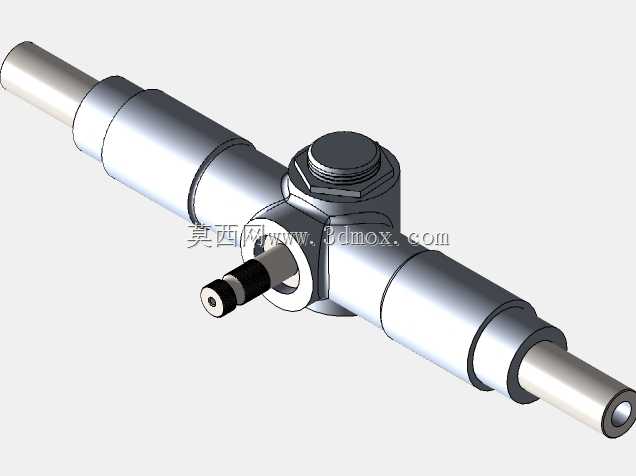

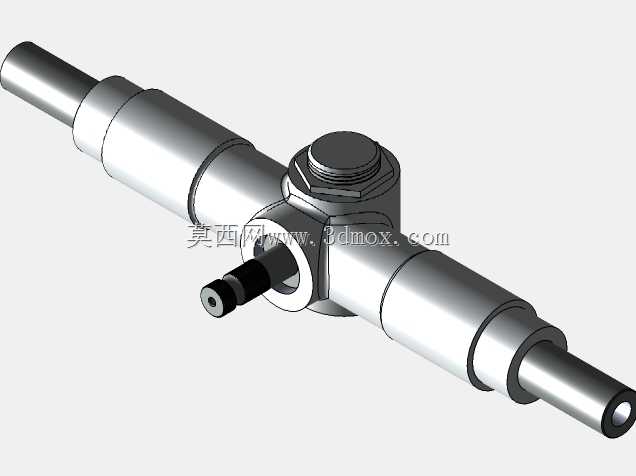

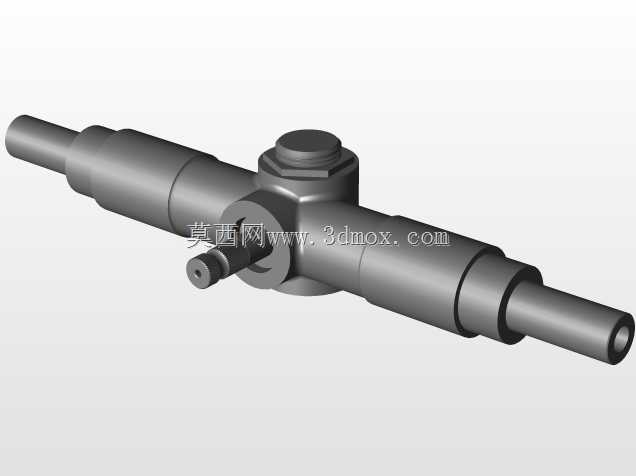

在乘用车底盘转向系统的开发验证环节，齿轮齿条式转向器的结构合理性直接决定整车转向手感与行驶安全边界，这款适配福特车型的转向齿条组件，是转向系统里完成旋转运动到直线运动转换的核心执行部件。日常整车装配场景中，该部件通过两端的拉杆连接座与转向横拉杆铰接，中部壳体通过固定衬套安装在副车架对应安装点位上，输入轴端对接转向管柱下万向节，当驾驶员转动方向盘时，转向管柱带动输入齿轮旋转，啮合齿条沿轴向做直线位移，进而拉动横拉杆带动车轮偏转，实现车辆转向动作。从结构设计层面看，该模型还原了总成的外部装配特征，未做内部齿形、衬套、密封件的细节拆分，适合用于整车底盘总布置的干涉校核、转向系统运动仿真的占位装配，也可作为转向系统教学演示的基础结构参考。设计过程中，齿条的行程参数需要匹配整车最小转弯半径要求，两端拉杆的连接球头安装位角度，需要结合悬架跳动的转向拉杆运动轨迹做优化，避免转向过程中出现运动干涉、轮胎异常磨损的问题。壳体上的调整螺塞结构，是用于装配时调整齿轮齿条的啮合间隙，补偿长期使用后的磨损量，保证转向传动无明显旷量同时不会出现卡滞。安装边界上，该转向器为横向布置结构，整体为长轴类形态，中部壳体的固定安装孔位间距、输入轴的伸出角度与长度，都需要和副车架、转向管柱的设计参数完全匹配，两端齿条的伸出轴径、拉杆连接螺纹规格，需要和对应车型的转向横拉杆部件参数一致，才能保证装配后转向动作的顺畅性。这类转向齿条组件普遍应用在前置前驱的乘用车型上，相比循环球式转向器结构更紧凑，传动效率更高，路感反馈更直接，能够满足家用车型的转向操控需求，建模时还原的外部台阶轴结构、壳体密封端盖、输入轴侧的安装定位特征，都能为总布置阶段的间隙校核提供准确的参考依据，避免后续设计阶段出现装配空间不足、运动件干涉的问题。
