适配1996款福特150多用途卡车的机架结构

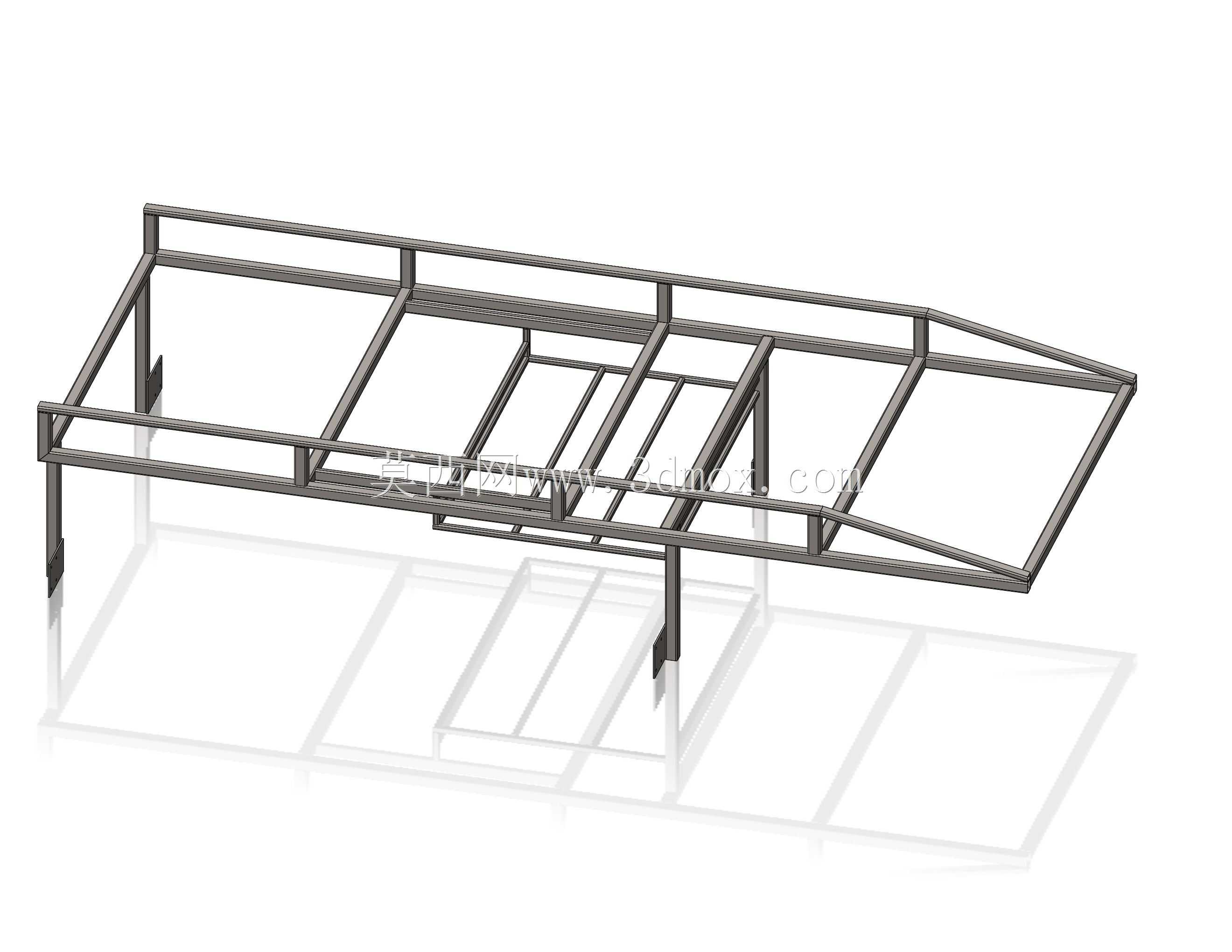

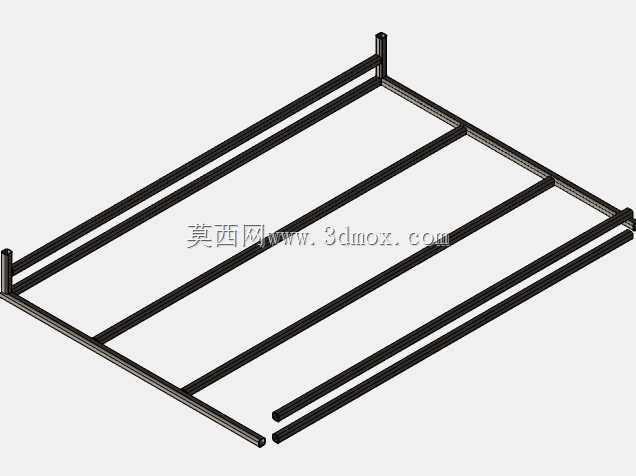

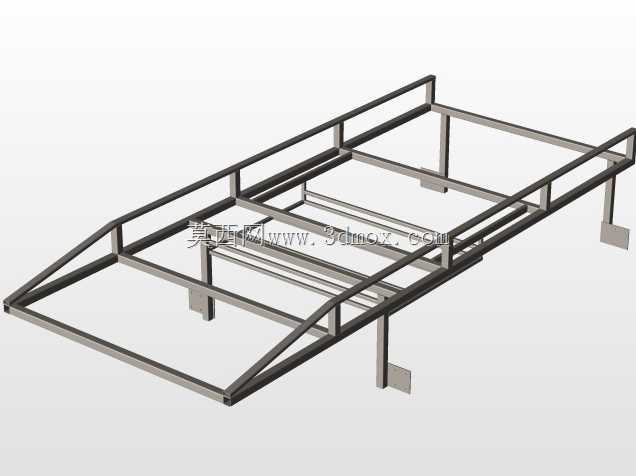

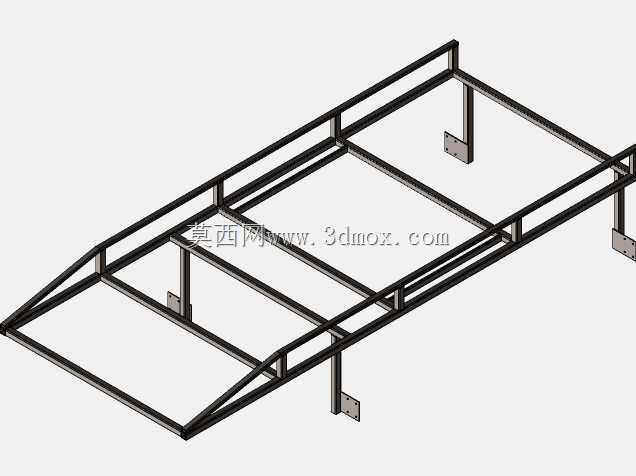

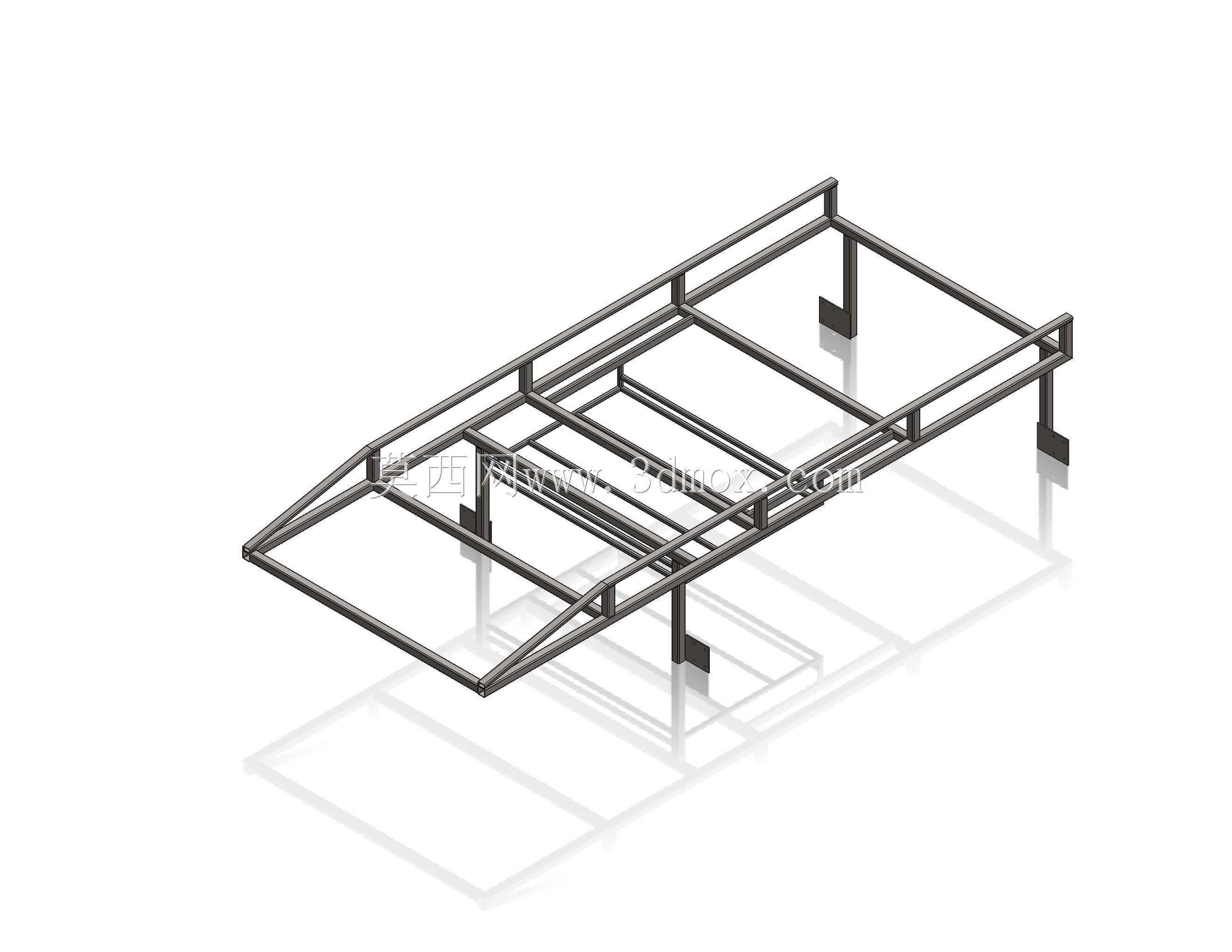

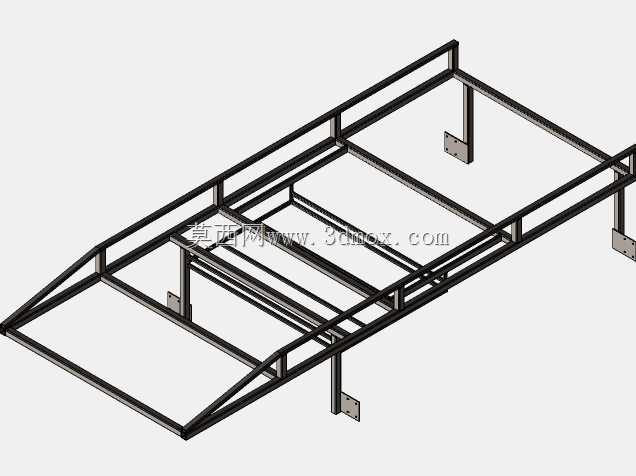

这款机架是面向户外作业场景定制的车载承载结构，主要适配电工日常外出作业的载物需求，针对1996款福特150多用途卡车的货厢安装边界做了完全匹配的结构设计，解决了常规通用载物架与该款老车型货厢固定点位不匹配、安装后易出现应力集中的问题。从实际作业场景来看，电工外出作业往往需要携带梯具、线缆盘、检修工具包、安全防护装备等零散且长度不一的物料，常规货厢直接堆放不仅容易在行驶过程中出现物料滑移、磕碰货厢漆面的问题，遇到雨雪天气还会出现物料受潮的隐患，这款机架采用分层框架式结构，主体采用矩形钢管拼焊成型，框架的横向、纵向支撑杆件排布充分考虑了不同尺寸工具的固定需求，长尺寸梯具可以沿机架纵向放置并通过绑带固定在预留的挂点位置，小型工具包可以放置在框架中部的分层区域，避免不同尺寸物料堆叠挤压。设计过程中首先对该款福特150的货厢上沿固定点位做了全尺寸测绘，机架底部的四个支脚位置完全对应货厢原厂的固定安装孔位，不需要对货厢本体做额外打孔改装，支脚底部设计有贴合货厢上沿轮廓的折弯支撑座，支撑座与货厢接触的位置预留了缓冲垫安装槽，安装后可以避免金属架体与货厢漆面直接摩擦，同时分散架体及承载物料的重量，避免长期使用后货厢上沿出现局部压痕变形。架体的前端做了斜向收边设计，一方面可以减少车辆行驶过程中架体带来的额外风阻，另一方面也避免架体前端突出过多影响驾驶员的后方视野，框架的杆件连接位置全部采用满焊处理，焊后做了打磨平整的工艺处理，整体架体的焊缝位置做了防锈涂层处理，适配户外复杂天气下的使用需求。从安装边界来看，架体整体宽度与该款车型货厢的内宽保持一致，长度覆盖货厢的主要载物区域，架体安装完成后距离货厢底板的预留高度足够放置常规尺寸的工具箱，不会占用货厢下部的原有储物空间，架体的侧边预留了多个绑带固定挂环，不同类型的作业物料都可以找到合适的固定点位，避免车辆在颠簸路面行驶时物料出现晃动移位。框架的中部横杆采用等间距排布，既保证了整体架体的结构强度，避免承载重物后出现框架下挠变形，也不会因为杆件排布过密增加不必要的车身自重，整体结构在满足承载强度要求的前提下做了轻量化优化，不会给车辆带来过多的额外负载。
