车间立式BT50数控刀具存储置物架

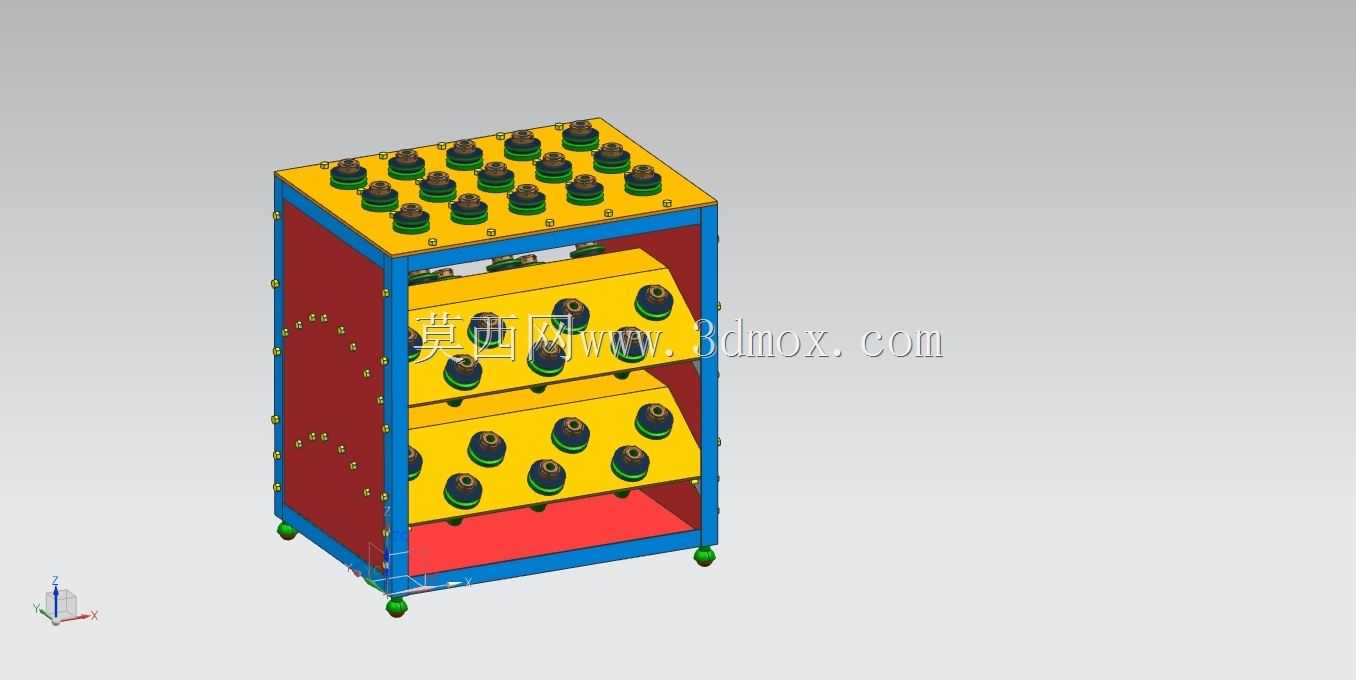

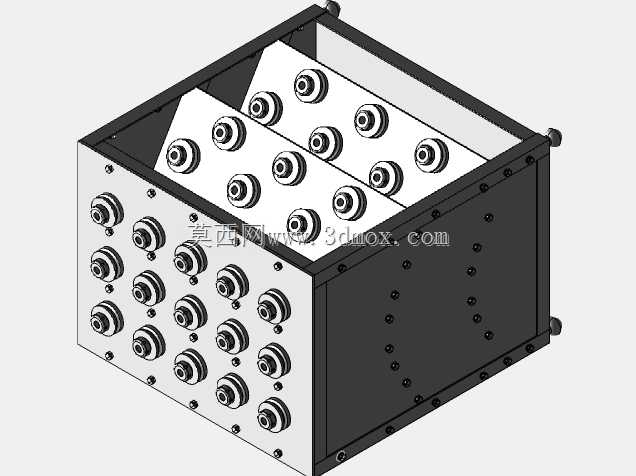

这款立式刀具存储架主要面向机械加工车间的数控加工工位、刀具室场景设计，用来集中收纳存放BT50规格的数控刀柄，解决加工现场刀柄随意堆放、磕碰损伤、取用查找效率低的实际问题。在机加工生产现场，BT50刀柄多用于立式加工中心、龙门铣床、数控镗床等重载切削设备，这类刀柄本身重量大，附带的刀具刃口锋利，随意摆放不仅容易刮伤操作工人，还会造成刀柄锥面磕碰、拉钉锈蚀，直接影响后续装夹精度，严重时甚至会导致加工工件报废，这款置物架的设计正是针对这些现场痛点展开。整体采用框架式结构设计，外部框架做封闭防护处理，避免车间切屑、切削液飞溅到存放的刀柄上，减少日常清洁维护的工作量。顶层设计为平面式锥孔座，可竖直放置15支BT50刀柄，竖直放置的方式能让刀柄锥面残留的切削液自然向下流淌，不会积存在锥孔内部造成锈蚀；中间两层采用倾斜式抽拉托盘设计，托盘向外倾斜一定角度，操作人员站在架体前方就能直接看到每支刀柄上的刀具编号、规格标识，不用弯腰探身翻找，抽拉结构也方便存取靠内侧的刀柄，两层倾斜托盘每层可放置9支刀柄，架体底部预留开放式置物空间，可以用来存放扳手、拉钉、卸刀座等刀具安装辅助工具。底部安装四个万向脚轮，其中两个带刹车锁定结构，方便在车间不同工位之间转移，锁定后可以稳定固定在加工设备旁，不会因为误碰发生滑移。设计过程中充分考虑了BT50刀柄的实际尺寸参数，每个锥孔座的同轴度、锥度都匹配BT50刀柄的安装标准，插入后不会出现晃动、卡滞的问题，相邻刀柄之间预留足够的安全间隙，存取时不会碰到相邻刀具的刃口，避免刀具崩刃。架体整体高度适配操作人员站立操作的舒适高度，不需要踮脚或者过度弯腰就能存取所有位置的刀柄，宽度和深度尺寸控制在合理范围内，不会占用过多的车间通道空间，既可以固定放置在刀具室做集中存储，也可以推到机床旁做临时刀具周转使用。框架结构采用模块化拼接设计，所有连接部位都做加强处理，满载状态下不会出现结构变形，层板的承重能力经过核算，完全满足BT50刀柄满载放置的承重需求，表面做喷塑处理，耐油污、耐切削液腐蚀，适合车间复杂的生产环境使用。
