移动式起重机链条存放支架结构设计

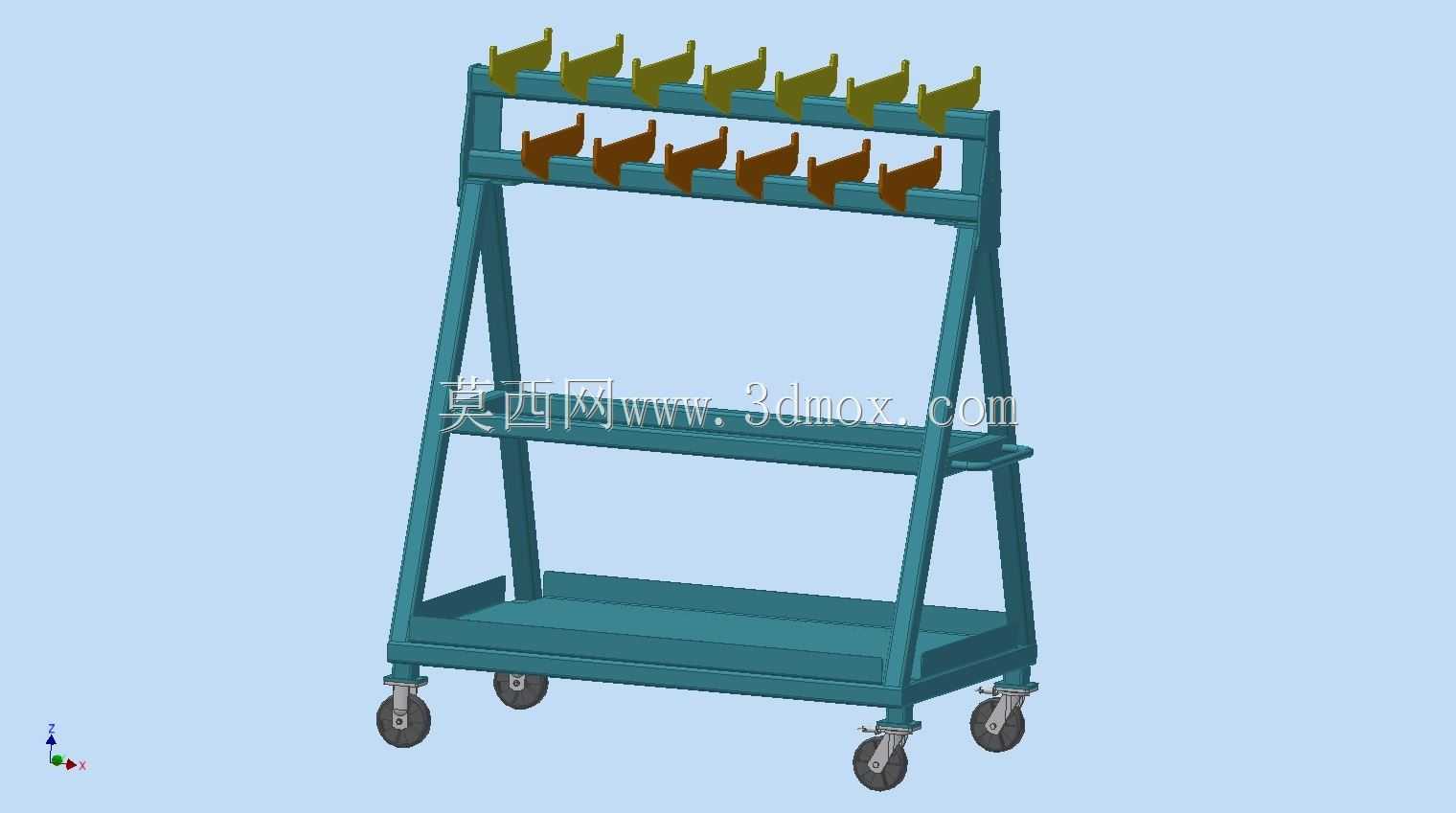

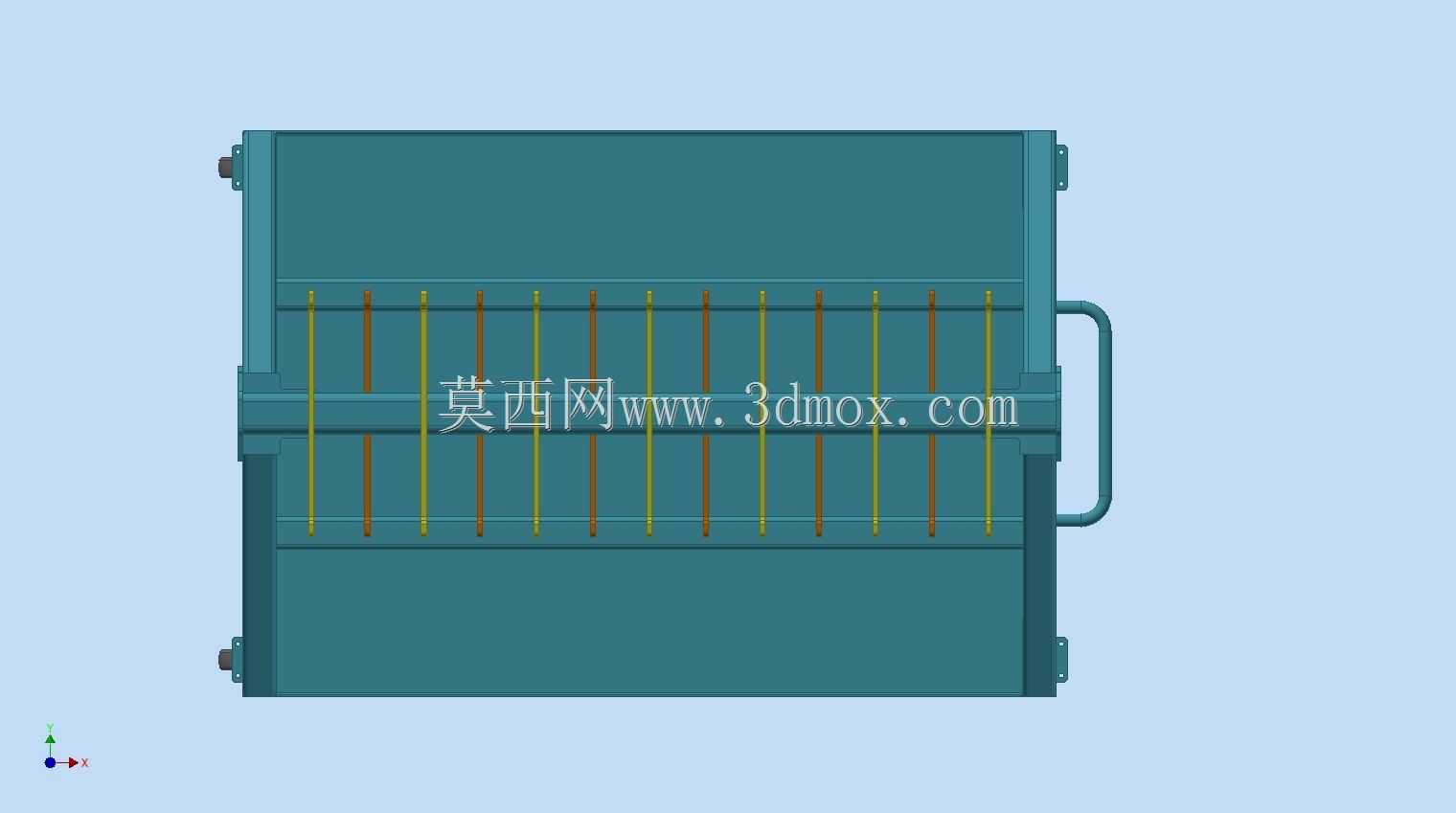

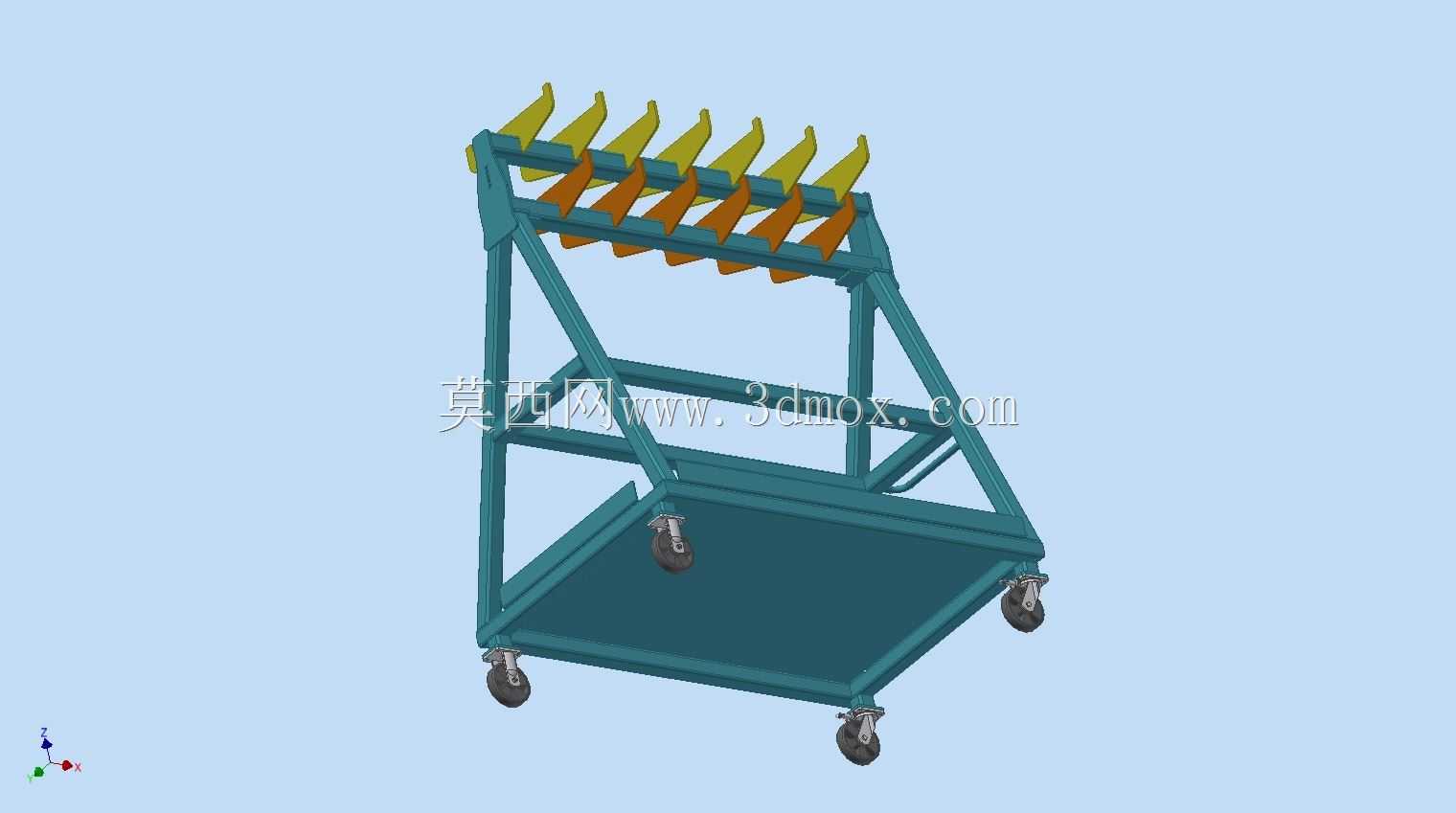

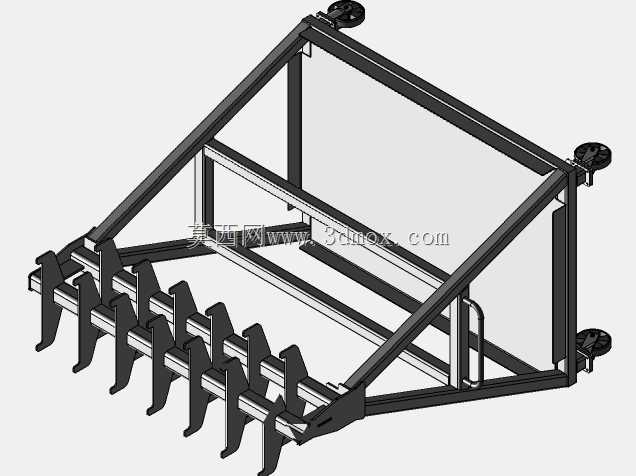

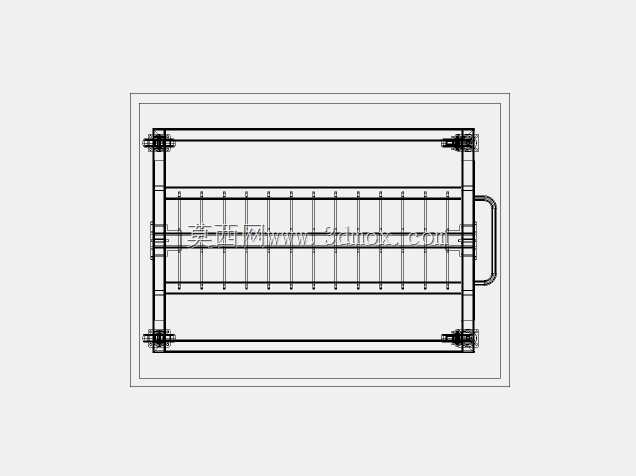

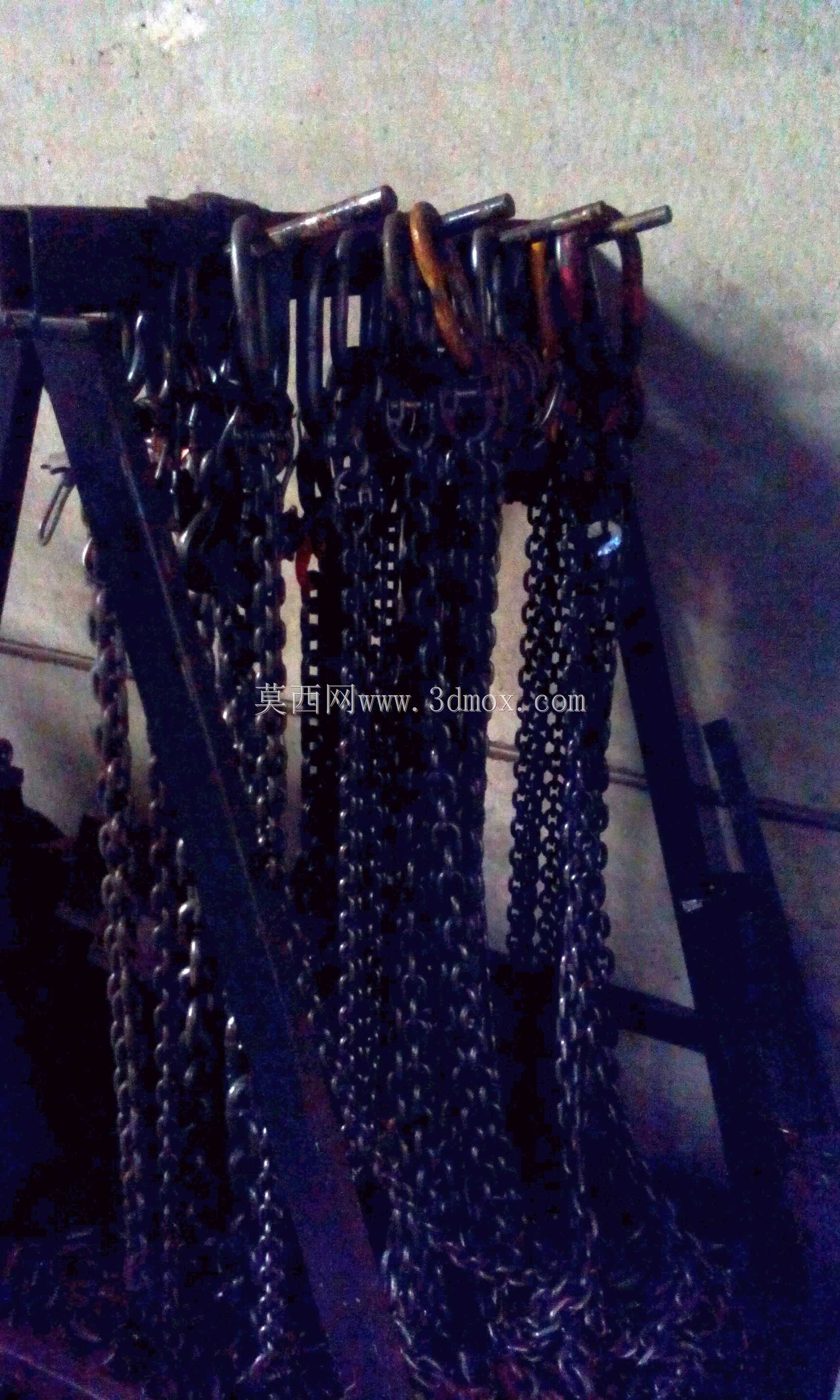

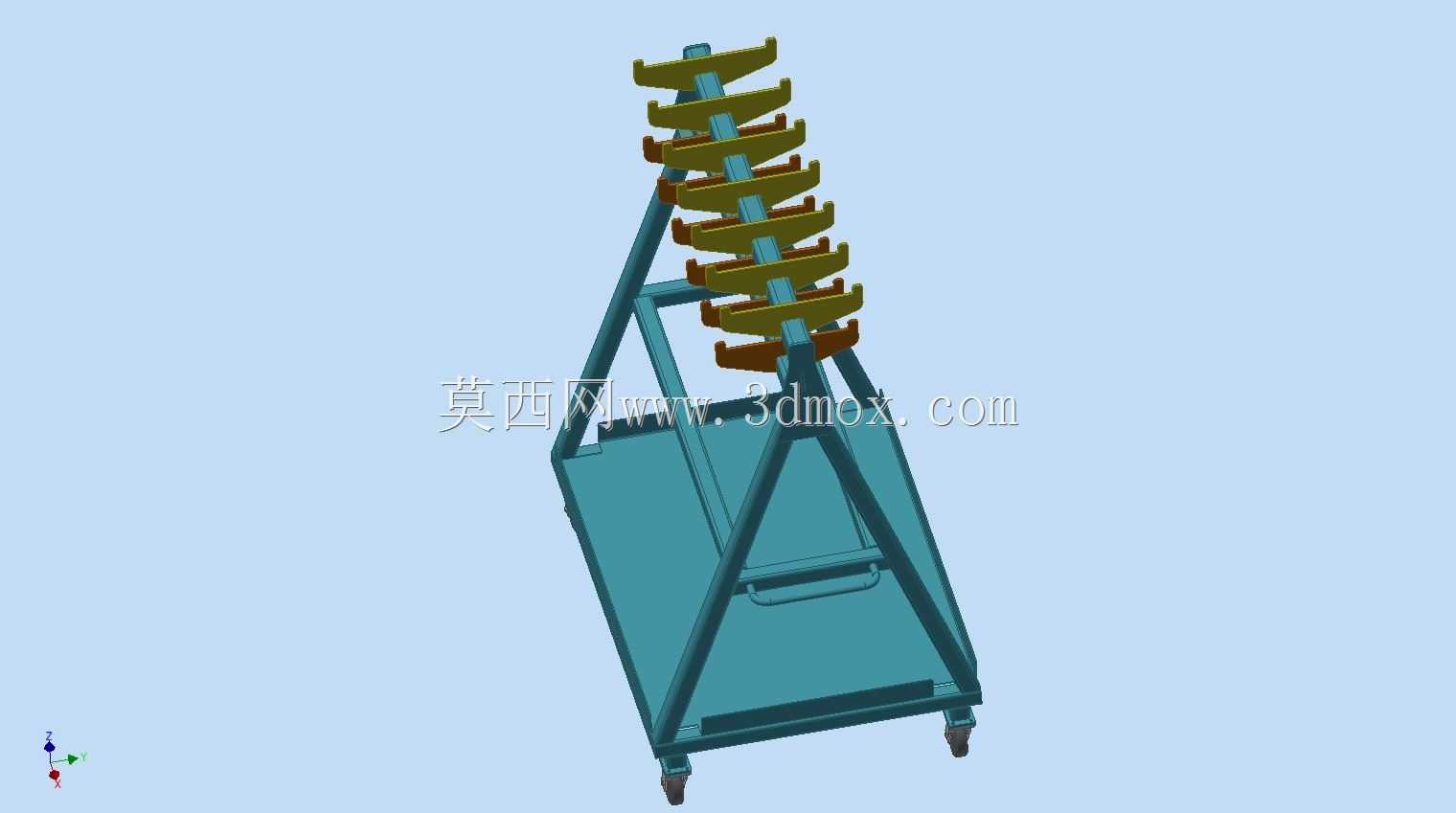

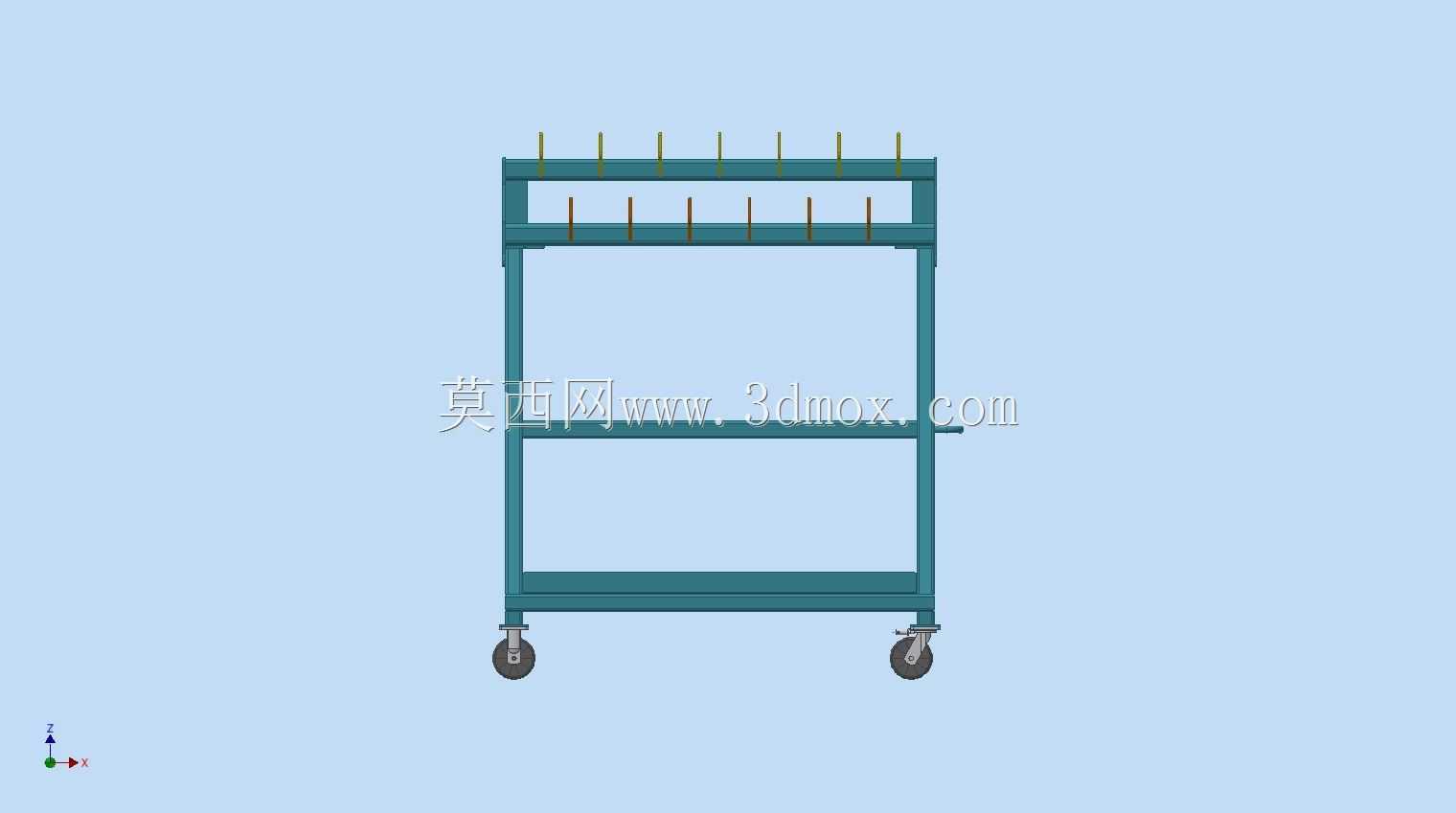

在起重设备维保车间、重型机械配件仓储区域，履带式起重机的吊装链条长期存在收纳杂乱、取用耗时、链条堆叠易产生扭结磨损的问题，这款带脚轮的移动式存放支架正是针对这类场景开发的专用工位器具。从实际使用逻辑出发，设计时优先考虑了链条的悬挂存放需求，上层设置两排错落排布的挂接工位，单排可容纳7组标准规格的起重链条挂放，挂齿采用上翘式结构，避免链条受外力晃动时从挂位滑脱，挂齿间距经过反复校核，相邻挂放的链条不会发生相互缠绕，取用单根链条时无需挪动其他物料，大幅缩减维保作业前的配件准备时间。支架主体采用A字形框架结构，相比直立式方管框架，A字结构的侧向抗倾覆能力提升40%以上，即便单侧挂满大吨位起重链条，整体重心依然落在脚轮支撑边界范围内，不会出现侧翻风险。中层设置的置物托盘可临时存放链条连接卸扣、吊装吊具等小型配件，底部的整层置物台可放置链条润滑耗材、维保工具等物品，实现单台支架覆盖链条及配套辅件的全品类收纳。底部配置的四个脚轮中，两个为定向脚轮、两个为带刹车的万向脚轮，在平整的环氧地坪车间内可单人轻松推移，移动到指定工位后踩下刹车即可实现位置固定，无需额外打膨胀螺栓固定地面，适配车间内灵活调整工位布局的需求。设计过程中对安装边界做了明确限定，支架整体宽度控制在1.2米以内，可顺利通过车间标准宽度的防火门、货梯入口，整体高度控制在1.6米，挂放链条后顶端不会触碰车间常见的2.2米高度的管线桥架，底部置物台离地高度预留150mm间隙，可配合液压托盘车实现整台支架的短距离转运，也方便日常清扫支架下方的地面杂物。框架管材选型时兼顾了承重与轻量化要求，主支撑腿采用40*40*3mm的方管焊接成型，挂齿部位采用8mm厚的钢板折弯成型，单挂位额定承重可达80kg，整台支架满负载状态下可承载总重量不超过800kg的起重链条及配件，完全覆盖常规履带式起重机维保作业所需的链条存放容量。表面处理采用喷塑工艺，相比传统喷漆涂层更耐磕碰，在车间内频繁移动、挂放链条产生剐蹭时不易掉漆锈蚀，延长器具的实际使用寿命。
