数据中心服务器机房流体仿真布局结构

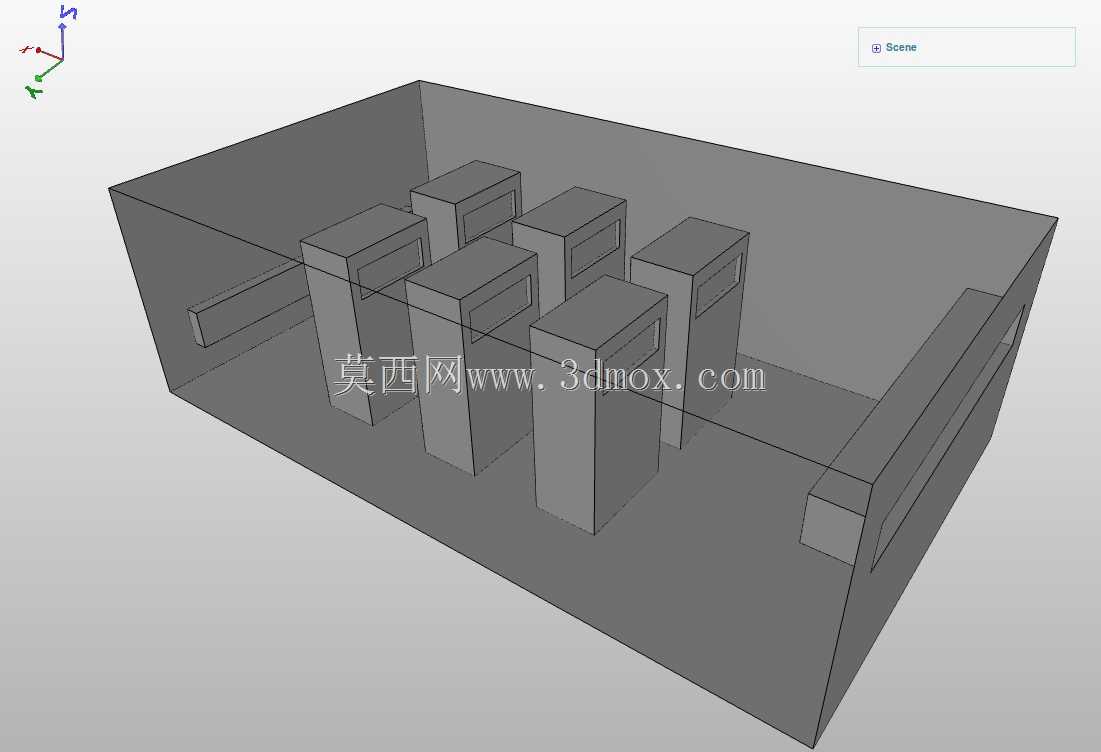

在数据中心基础设施的前期规划阶段，机房内的冷热气流组织设计直接决定了后续IT设备的运行稳定性与整体PUE控制水平，这套三维结构完整还原了典型中小规模服务器机房的内部布局逻辑，可直接用于流体仿真阶段的几何建模参考。模型以封闭机房围护结构为外边界，内部按照标准机柜部署规则排布了六台标准19英寸服务器机架，机架沿机房冷通道方向对齐布置，预留了足够的冷热气流流通间隙，同时在机房端部预留了空调送风与回风的接口位置，匹配下送风上回风的常规暖通设计逻辑。从设计思路来看，建模过程中优先保证了流体仿真所需的几何简化原则，省略了机柜内部非必要的细碎结构，仅保留机架的整体外轮廓与通风面的通流特征，既能够保证CFD计算时的网格划分效率，又不会过度简化导致气流路径计算出现偏差。围护结构采用实体封闭建模，明确了机房的物理边界，避免仿真过程中出现无意义的气流泄漏计算误差，机架的排布间距严格按照数据中心设计规范中的维护通道与通风通道要求设置，既满足日常设备运维的操作空间需求，也保证冷量能够均匀送达每台机架的进风面。实际工程应用中，这类模型可直接导入流体仿真软件，通过设置不同的送风参数、机架热负载参数，模拟不同工况下机房内的温度场、速度场分布，提前排查局部热点、气流短路等常见设计问题，为暖通空调系统的风口布置、风量匹配、冷却能力选型提供量化的参考依据。建模时还考虑了后续布局调整的便利性，所有机架均采用独立实体建模，可根据实际项目的机柜数量、功率密度快速调整排布方式，适配不同规模的机房仿真需求，外边界尺寸也可根据实际机房的建筑尺寸进行参数化调整，无需重新搭建基础几何结构，能够大幅缩短前期方案阶段的建模周期，帮助结构与暖通设计人员快速完成多方案的对比验证，避免后期施工完成后出现散热能力不足的问题。
