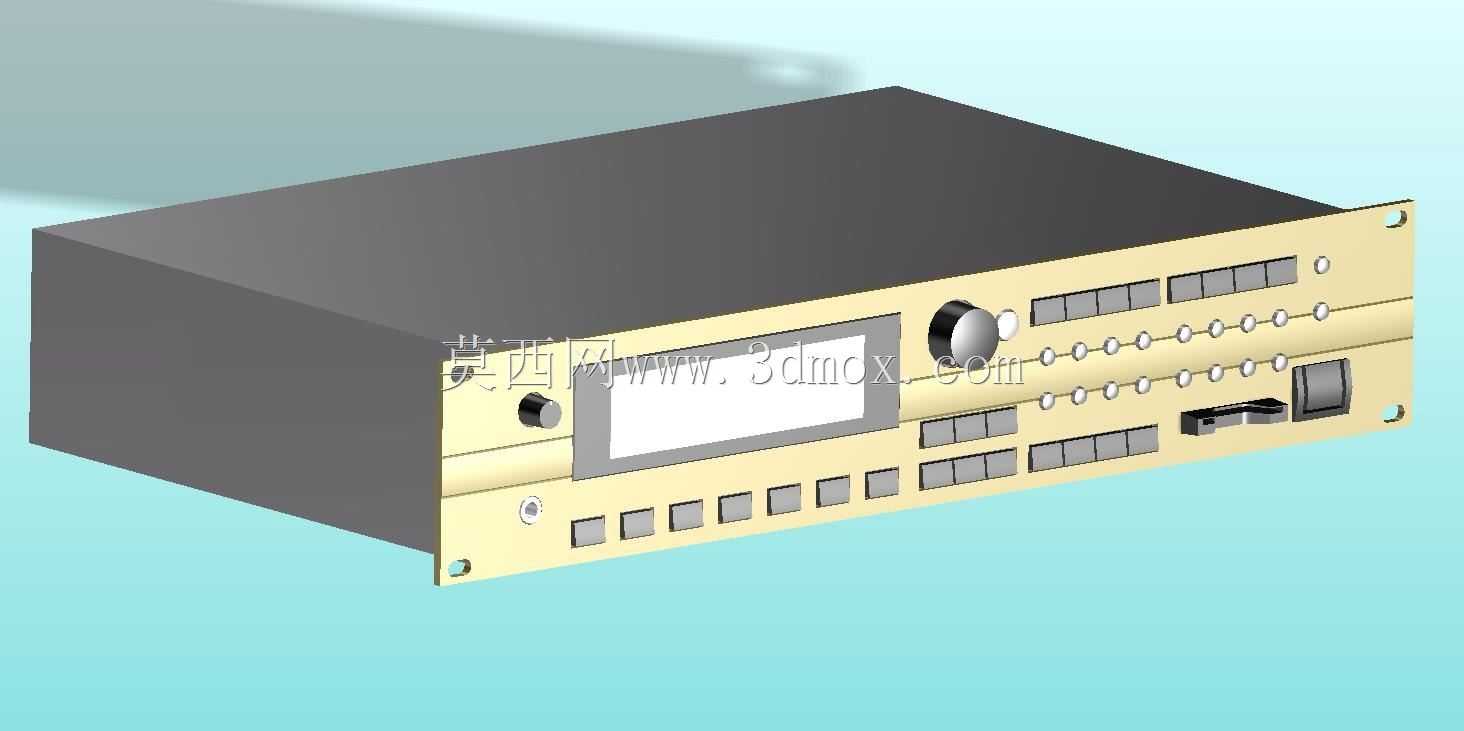

罗兰XV-5080机架式音频合成器结构设计

这款机架式音频合成器的三维结构设计，首先围绕专业电子音乐工作室的标准机架安装场景展开，适配通用19英寸工业机架的安装规范，前面板布局完全贴合音频从业者的日常操作逻辑，所有旋钮、按键、接口的排布都经过操作动线优化，避免日常调试时出现误触。设备整体采用标准机架U位高度设计，机箱主体分为金属外壳与前面板功能区两部分，金属外壳采用冷轧钢板弯折成型，兼顾结构强度与电磁屏蔽性能，能有效隔绝工作室内部其他电子设备的信号干扰，保证音频信号处理的纯净度。前面板采用铝合金面板加工，表面做拉丝氧化处理，既提升耐磨性能，也能在长时间使用后保持外观整洁，不会因为频繁操作留下明显划痕。前面板上的显示屏区域做了下沉式安装设计，屏幕周边预留遮光边框，避免工作室灯光直射屏幕造成的反光问题，方便操作人员在各类灯光环境下清晰查看参数。主旋钮采用大直径防滑设计，旋钮周边做刻度标识，配合下方的功能按键，可快速完成音色切换、参数微调等操作，所有按键的按压行程都经过适配，反馈力度适中，适合长时间调试操作。设备后部预留标准音频接口、MIDI接口与电源接口的安装位，接口排布间距符合专业音频线缆的插拔空间要求，不会出现相邻接口插头干涉的问题，机箱内部预留了电路板安装柱与走线空间，电源模块与音频处理模块做了物理分隔设计，减少电源部分对音频信号的干扰。机箱两侧的安装耳做了加厚处理，安装孔位与标准机架的立柱孔位完全对齐，安装时无需额外打孔适配，设备底部预留散热通风槽，配合内部空气流通路径，可保证长时间连续工作时的散热需求，避免元器件过热出现性能衰减。在建模过程中，所有按键、旋钮的装配间隙都按照实际钣金加工与塑料件注塑的公差要求设置，前面板与机箱主体的配合缝隙控制在合理范围内，既保证装配精度，也给加工误差预留调整空间，设备整体的重心靠前，安装到机架后不会出现后部下坠的情况，长期使用也不会导致机架立柱变形。
