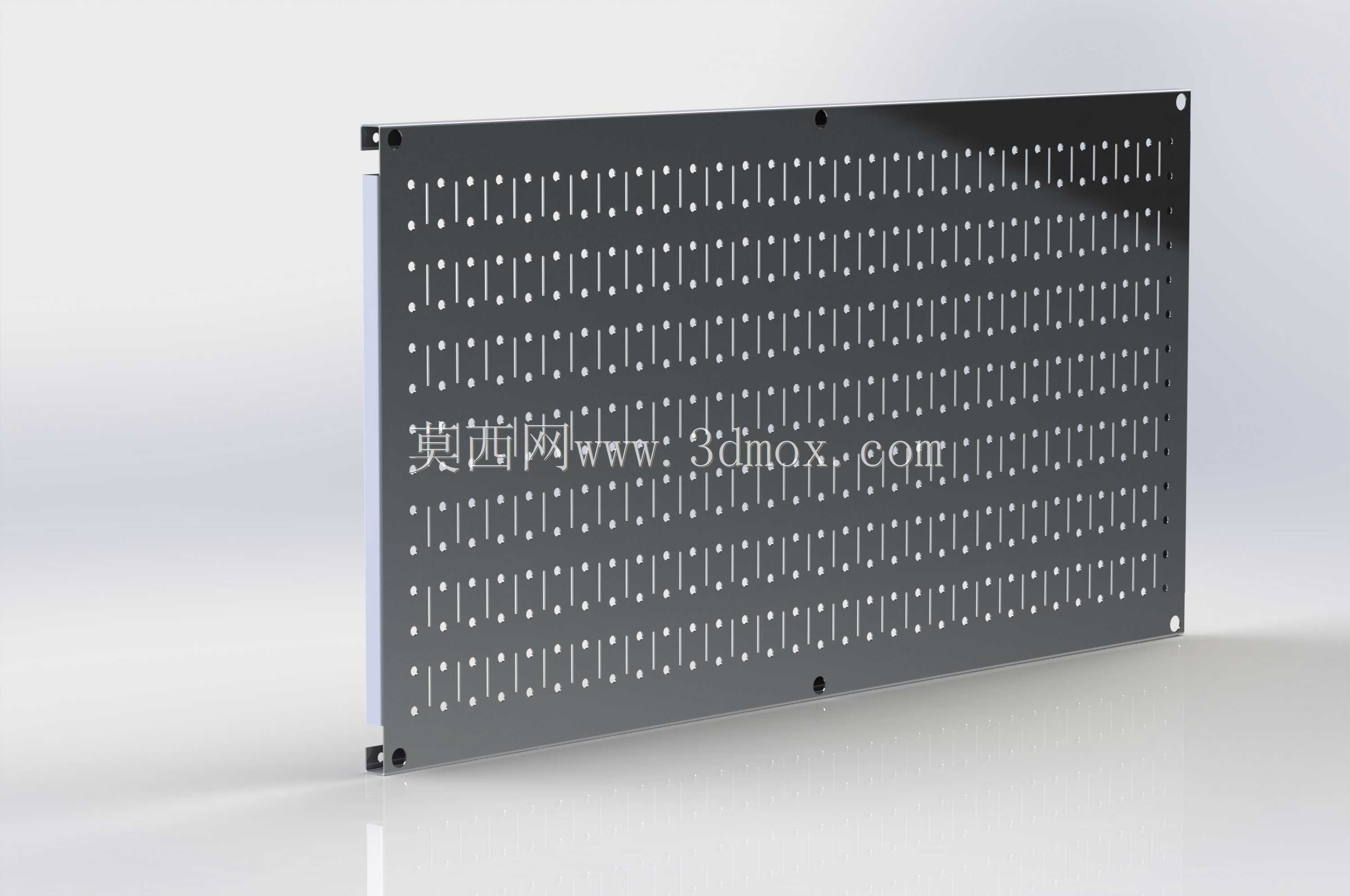

车库工具收纳金属钉板结构设计

这款金属钉板主要面向汽修门店、家用车库、小型加工工位的工具规整场景，解决传统工具堆放杂乱、取用耗时、易丢失磕碰的痛点，适配工位墙面垂直安装或工具架侧装的布置需求，能让常用手动工具、小型量具、耗材配件实现可视化收纳，作业人员无需翻找抽屉或工具箱，抬手即可取放对应工具，大幅压缩工位准备的无效耗时。

设计阶段优先考虑了挂载兼容性，板身的孔洞排布经过反复校核，孔位间距控制在1/4英寸的整数倍，既可以适配市面上通用的1/4英寸钢丝挂钩，也能兼容平板式挂钩、零件收纳盒挂扣、工具卡座等常规挂装配件，无需额外定制专属挂具，用户可根据自身工具的尺寸、类型自由调整挂点位置，灵活划分不同工具的收纳区域，比如将常用的扳手、螺丝刀布置在站立伸手可及的黄金操作区，将不常用的耗材、备用配件布置在钉板上下边缘区域，最大化利用墙面收纳空间。

尺寸设定上采用32英寸×16英寸的水平布局规格，这个尺寸既不会因为板幅过宽导致单块板安装后墙面受力不均，也不会因为板幅过小无法覆盖常规工位的工具收纳需求，单块板即可满足单个维修工位的常用工具挂载要求，多块拼接时也能通过边缘的定位孔实现对齐安装，适配不同长度的墙面布置。板身四角及中部预设了安装固定孔，安装时可直接通过膨胀螺丝固定在水泥墙面、轻钢龙骨墙面或木质背板上，固定孔做了沉头处理，安装后螺丝头不会突出板身表面，避免刮蹭工具或划伤作业人员。

结构强度方面，板身采用金属板材一体冲压成型，孔洞冲压时同步做了翻边强化处理，既提升了单孔的挂载承重能力，也避免了孔边毛刺割手的问题，整板在满挂常规手动工具的情况下不会出现明显形变，长期使用也不会因为反复插拔挂钩导致孔位变形松旷。板身表面做了哑光耐磨涂层处理，既能抵御车间常见的油污、水渍侵蚀，也不会因为强光反射造成作业人员视觉疲劳，日常清洁仅需用湿抹布擦拭即可，维护成本极低。

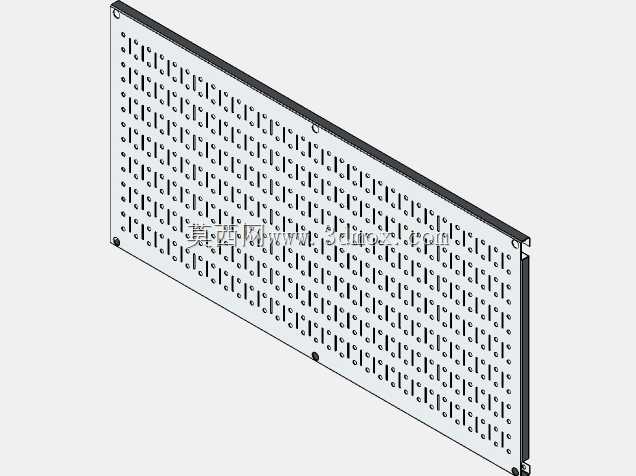

从建模逻辑来看，这款钉板的模型完整还原了孔位排布规律、安装孔沉头结构、板身边缘折边强化细节，可直接用于工位收纳方案的布局演示，也能作为工装挂板设计的参考原型，帮助结构设计人员快速调整孔位参数、板幅尺寸，适配不同场景的定制化收纳需求。
