19英寸3U机架式260深插箱结构设计

在工业控制、通信机房、测试测量设备的机架部署场景中，标准19英寸机架安装的插箱是核心承载结构件，这类构件需要严格匹配通用机架的安装孔位、尺寸公差，同时兼顾内部板卡安装、散热通风、电磁屏蔽的多重需求。本次设计的3U规格插箱，深度设定为260mm，刚好适配多数中小型机房、设备机柜的浅深度安装位，不会出现深度超差无法关门、或者内部空间冗余浪费的问题。

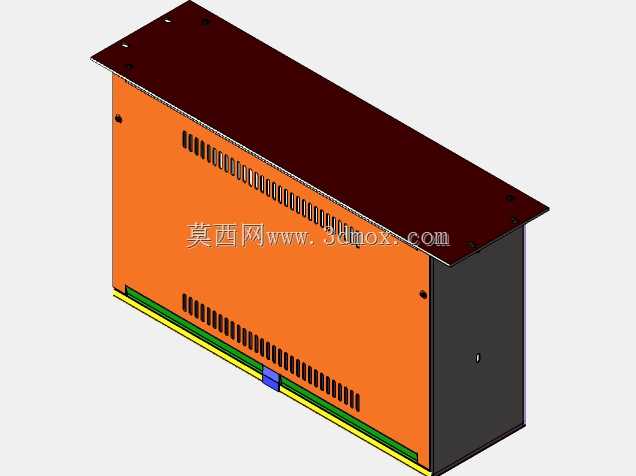

从结构设计思路来看，插箱采用分体式钣金拼接结构，上盖板、前面板、侧围板、后安装板分别采用折弯成型后通过紧固件拼接，相比一体拉伸壳体，加工难度更低，后期维护拆解也更方便，不需要专用工具就能快速打开上盖板完成内部元器件的检修更换。前面板区域预留了多组通风格栅，上下两排通风孔对应内部板卡的发热区域，形成自然对流的散热通道，不需要额外加装风扇就能满足低功耗工控板卡、通信模块的散热需求，降低整机运行的噪音与故障点。前面板底部预留了接线端子的安装位，黄绿配色的标识条对应接地、强电、信号接线的分区，现场接线时可以快速区分回路，减少接线错误的概率。

安装边界上，插箱两侧的安装耳严格匹配19英寸机架的立柱孔距，3U的高度对应标准机架的133.35mm安装空间，安装耳上的固定孔位做了长圆孔设计，允许安装时存在±1mm的位置公差，降低现场安装的对位难度，即使机架立柱存在轻微的孔位偏差也能顺利固定。壳体的板材厚度选用常规冷轧钢板，表面做喷塑处理，橙色与黑色的分色设计既可以区分设备功能分区，也能在多设备并排安装时快速识别对应设备。侧围板做了向内的折弯翻边，既提升了壳体整体的结构刚性，避免钣金件受力变形，也能消除拼接处的锋利边缘，防止装配、检修时划伤操作人员。

实际使用场景中，这类插箱可以用来安装工业通信网关、数据采集模块、小型PLC控制单元、信号调理模块等标准机架式设备，内部预留了标准导轨安装位，可以直接固定DIN导轨安装的电气元件，也可以加装绝缘螺柱固定PCB板卡，适配不同类型的内部元器件安装需求。壳体的拼接缝隙控制在0.5mm以内，既满足拼接的装配公差要求，也能实现基础的电磁屏蔽效果，减少外界电磁信号对内部敏感电路的干扰，同时避免内部电路的电磁辐射外泄影响周边设备运行。
