齿轮齿条传动式工件夹持装置

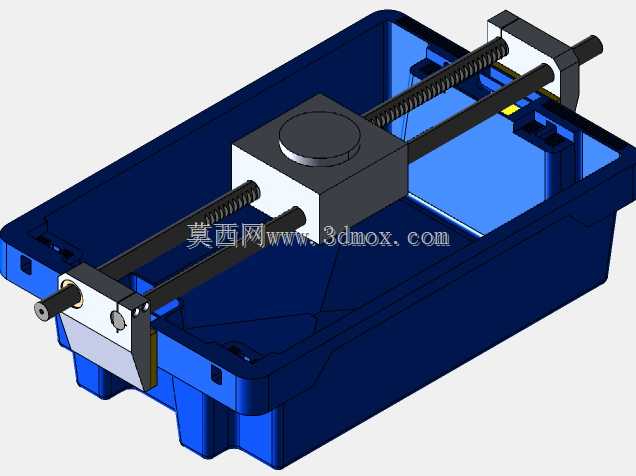

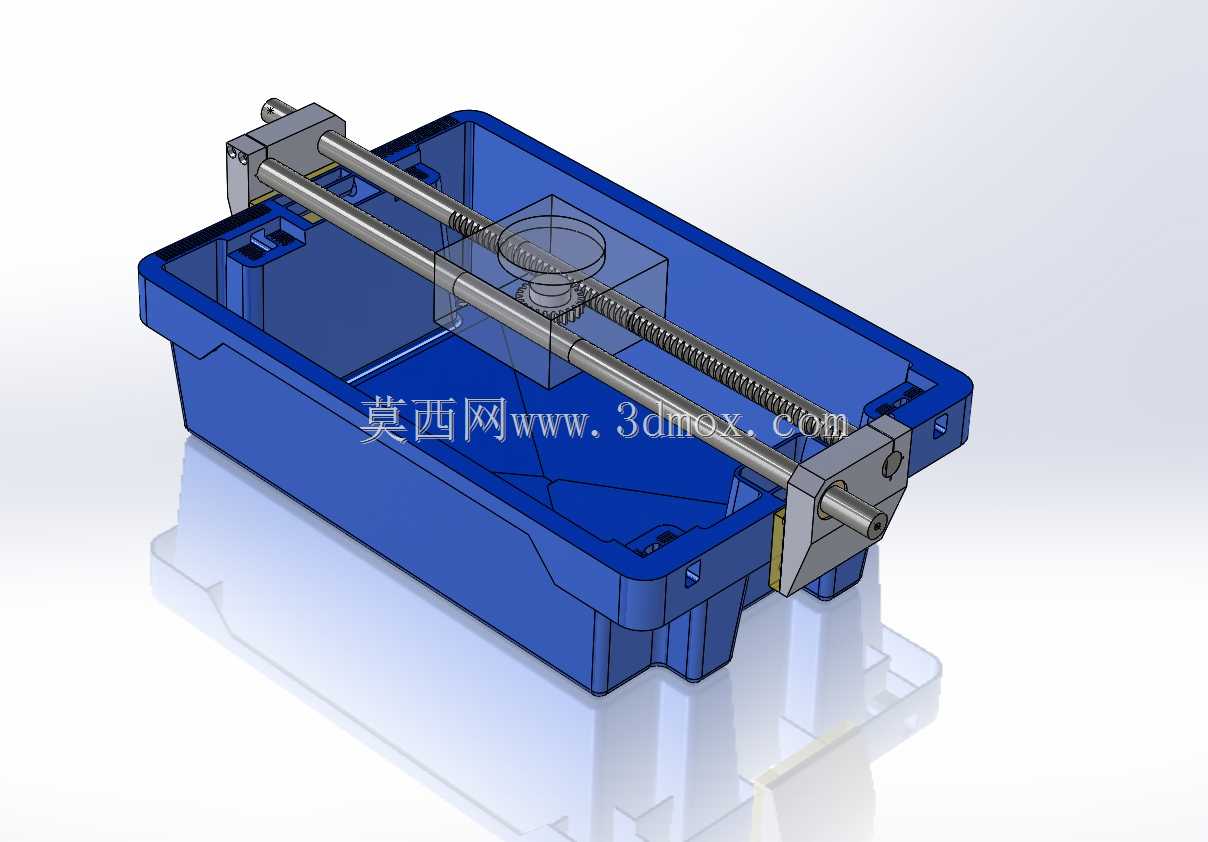

这款齿轮齿条夹持装置，主要面向小型工件的工位固定、精密定位类加工与装配场景，常见于小型零件铣削工位、电子元器件组装工装、小型检测设备的工件承载单元中，可适配不同尺寸的小型工件装夹需求，替代传统手动螺杆夹持的低效操作模式。从结构设计逻辑来看，整套机构采用双光轴作为导向支撑，搭配平行布置的传动丝杠与齿轮齿条副，其中光轴承担夹持滑块的径向载荷与运动导向作用，保证夹持动作的直线度，避免运动过程中出现偏载卡滞；齿轮齿条副则承担行程内的同步传动功能，保证两端夹持块的对中精度，丝杠组件用于驱动夹持滑块的进给动作，可通过端部的驱动端连接手动旋钮或者小型伺服电机，实现手动微调或者自动化夹持控制。装置的基座采用一体化槽型结构设计，槽体本身可作为工件的初步定位基准，两侧预留的安装孔位可直接固定在工作台面或者设备机架上，安装边界可适配多数小型工装的安装孔距，不需要额外加工转接板即可完成装配。夹持滑块的行程覆盖槽体内部的有效工作区间，可根据工件的外形尺寸调整开合范围，齿轮齿条的啮合间隙在设计时预留了调整余量，可通过端部的压块调整啮合预紧力，避免长期使用后出现回程间隙影响夹持精度。在实际使用场景中，这类夹持装置不需要额外配置复杂的气动或者液压回路，仅通过机械传动即可实现稳定的夹持力输出，对于无气源、小空间的工位适配性极强，同时传动结构外露部分少，碎屑、粉尘不易进入传动副内部，日常维护仅需定期在光轴与齿条位置涂抹润滑脂即可，维护成本远低于常规的气动夹具。整套机构的运动部件均做了等强度设计，滑块与光轴的配合面采用耐磨衬套结构，可降低长期往复运动的磨损量，齿轮采用直齿圆柱齿轮设计，加工难度低、替换成本低，齿条直接集成在基座的安装槽内，不需要额外的紧固件固定，装配时仅需保证齿条与光轴的平行度即可满足传动精度要求。夹持块的安装面预留了标准的螺孔，可根据不同的工件外形更换定制的夹头，比如适配圆柱形工件的V型夹头、适配薄壁件的软质胶垫夹头等，拓展性较强，可覆盖多品类小型工件的装夹需求。
