蔡司Duramax三坐标测量机外观结构

在精密加工车间的质量管控环节，三坐标测量机是把控零件形位公差的核心计量设备，蔡司Duramax这类机型常被布置在恒温检测室的核心区域，紧邻精加工工序流转通道，减少待检零件的转运距离，避免温度波动对测量精度造成干扰。从车间实际布局需求来看，这类测量设备的安装需要预留足够的操作与维护空间，设备主体底座为厚重的铸铁结构，承担整机的稳定性支撑，安装时需要找平固定，地面承重需匹配设备整体重量，周边要预留操作工位、电脑操作台的摆放空间，同时避让人员通行与零件转运的通道，避免外部振动传递到设备本体影响测量结果。

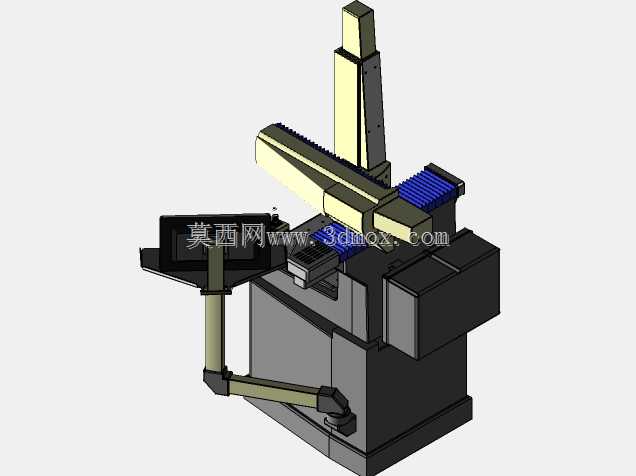

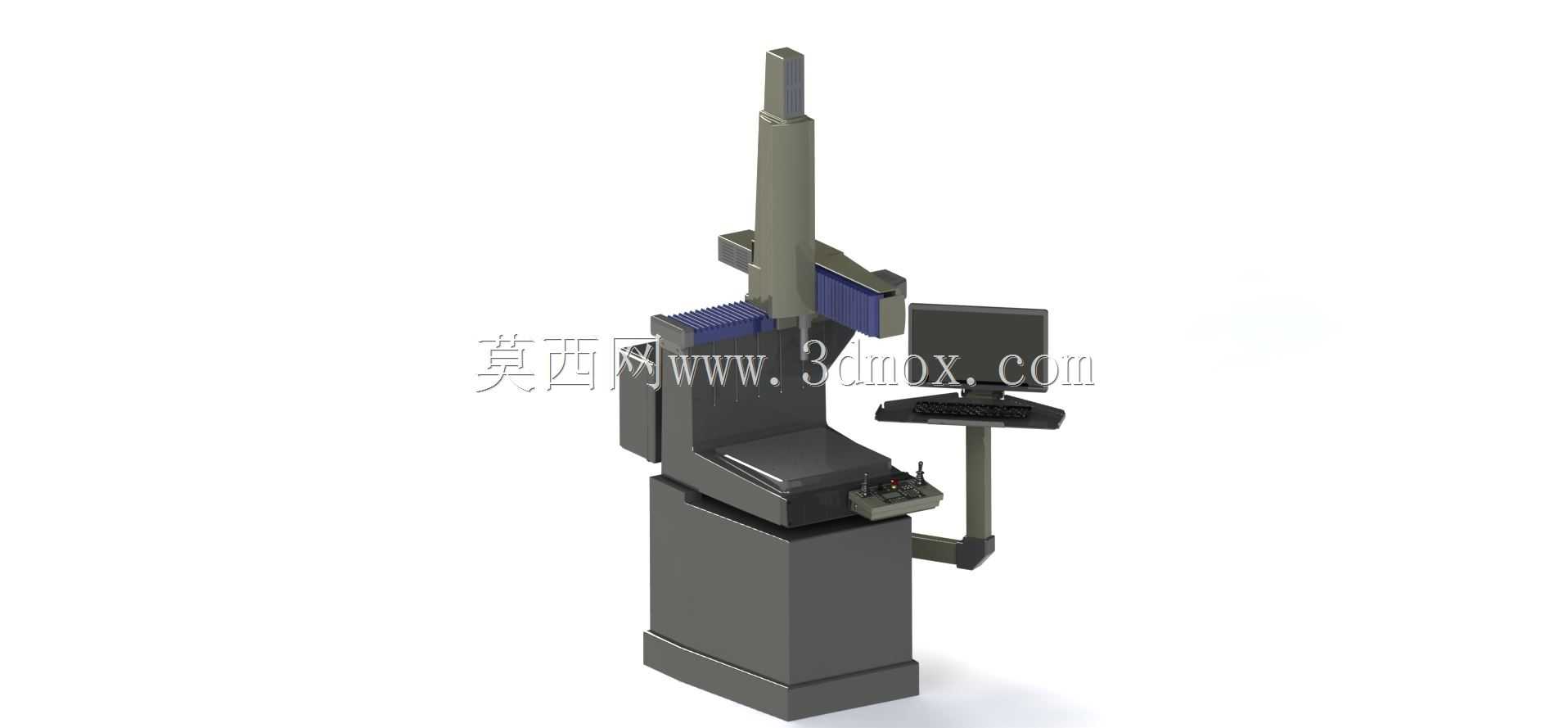

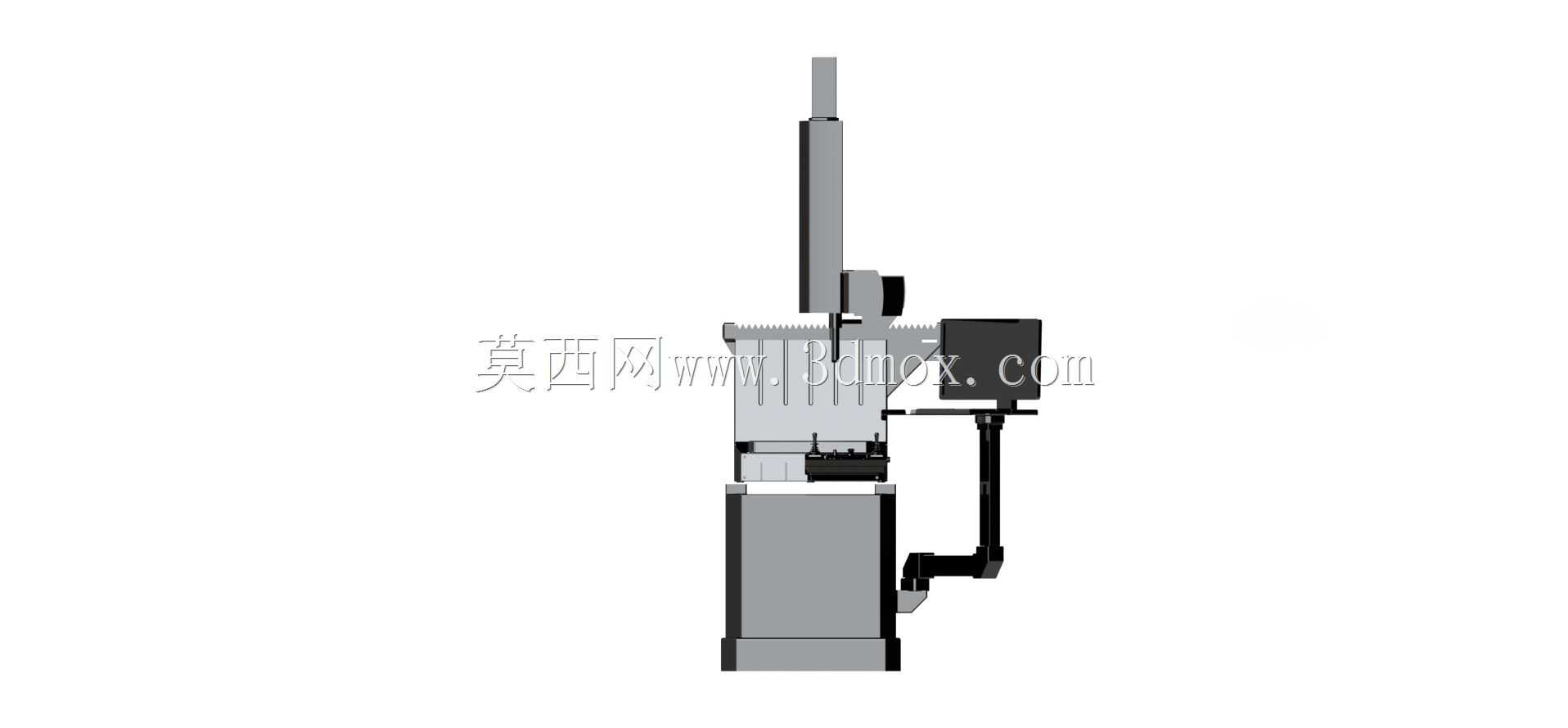

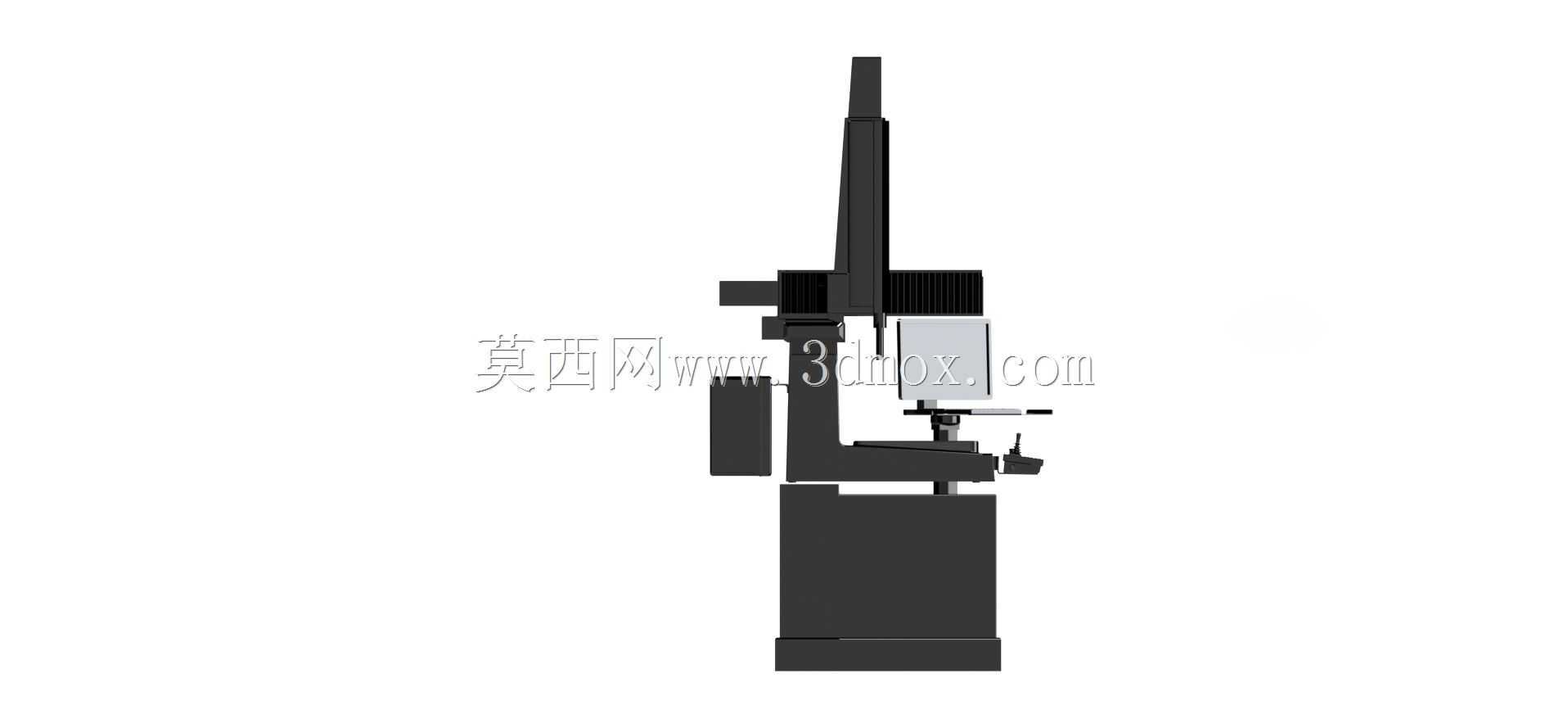

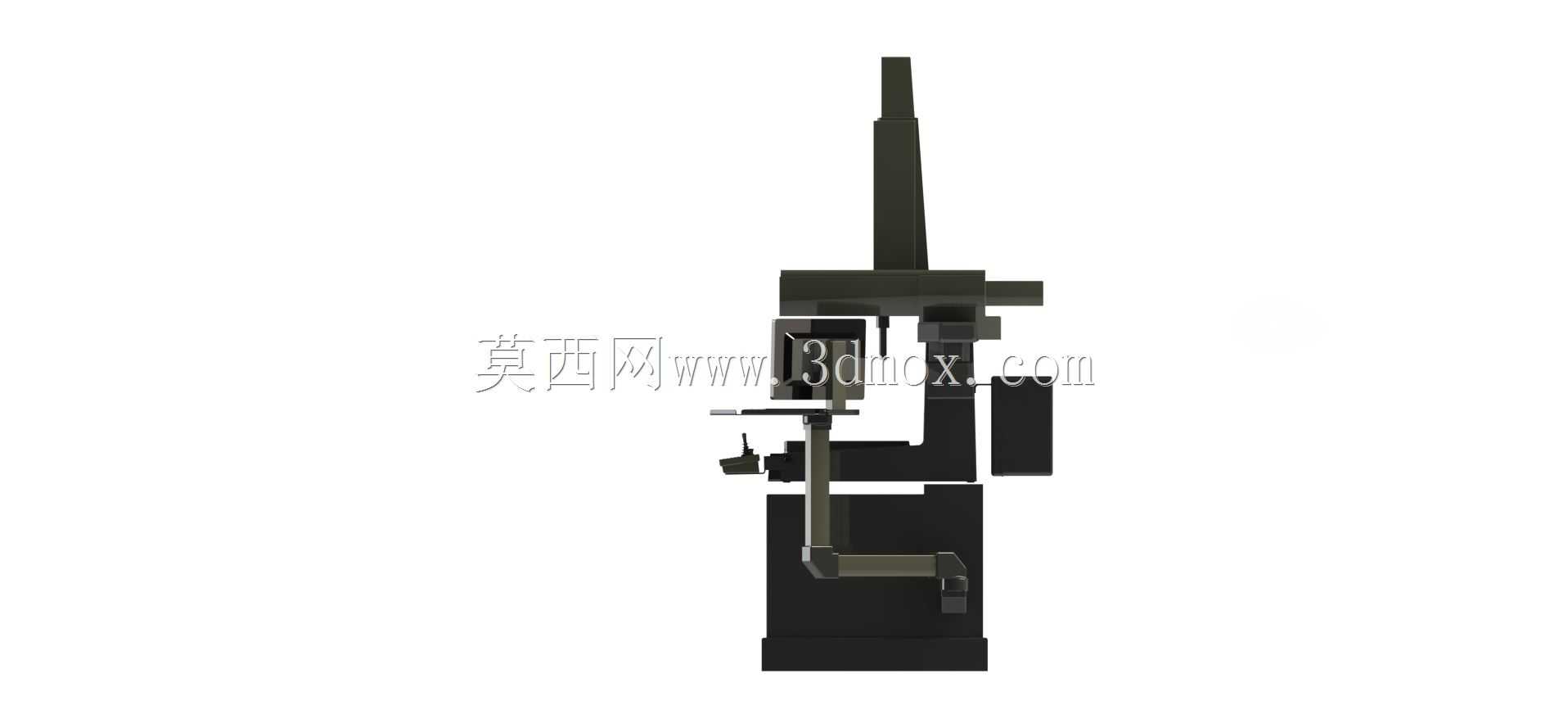

该模型是基于车间实际在用设备反向测绘得到的外壳结构，还原了设备的整体外形轮廓、立柱升降结构、悬臂布局以及外置的操作电脑与键盘托架的位置关系，虽然省略了测量探头与换刀架等精密功能部件，但对于车间平面布局规划、检测工位的排布设计来说，已经能够提供准确的空间占位参考。在做新车间布局规划或者检测室改造时，设计人员可以直接调用该模型导入整体布局装配体，核对设备与周边工位、隔断、物流通道的安全距离，避免后期安装时出现空间干涉的问题。

从设备本身的功能特性来看，这类三坐标测量机主要用于精密加工零件的尺寸、形位公差检测，可完成箱体类零件、轴类零件、复杂曲面零件的多参数测量，是机加工、模具制造、航空航天零部件加工领域不可或缺的质量检测设备。设备的主体结构采用龙门式移动布局，立柱沿X轴方向移动，悬臂沿Z轴升降，测量轴沿Y轴移动，配合不同类型的接触式探头，可完成不同特征的测量任务。外置的操作电脑台架与设备主体采用分体连接设计，既方便操作人员在检测过程中操作软件、查看测量数据，也能避免操作时的振动传递到测量主机上。

在建模还原的过程中，重点还原了设备的外轮廓尺寸、各运动轴的行程边界、操作面板的位置、台架的安装角度，这些参数都是布局设计时需要重点核对的边界条件，比如设备Z轴升到最高位置时的顶部高度，决定了检测室的最小层高要求；悬臂伸出的最大距离，决定了设备后侧需要预留的维护空间；操作台前的操作空间预留，需要匹配操作人员站立操作的人机工程尺寸，保证长时间操作的舒适性。对于做工厂布局、工位设计的工程人员来说，这类基于实际设备测绘的外壳模型，比理想化的概念模型更具实用参考价值，能够有效减少布局设计阶段的尺寸误差，避免后期施工、设备进场时出现尺寸不匹配的问题。
