树莓派Pi4带风扇转换位安装机架

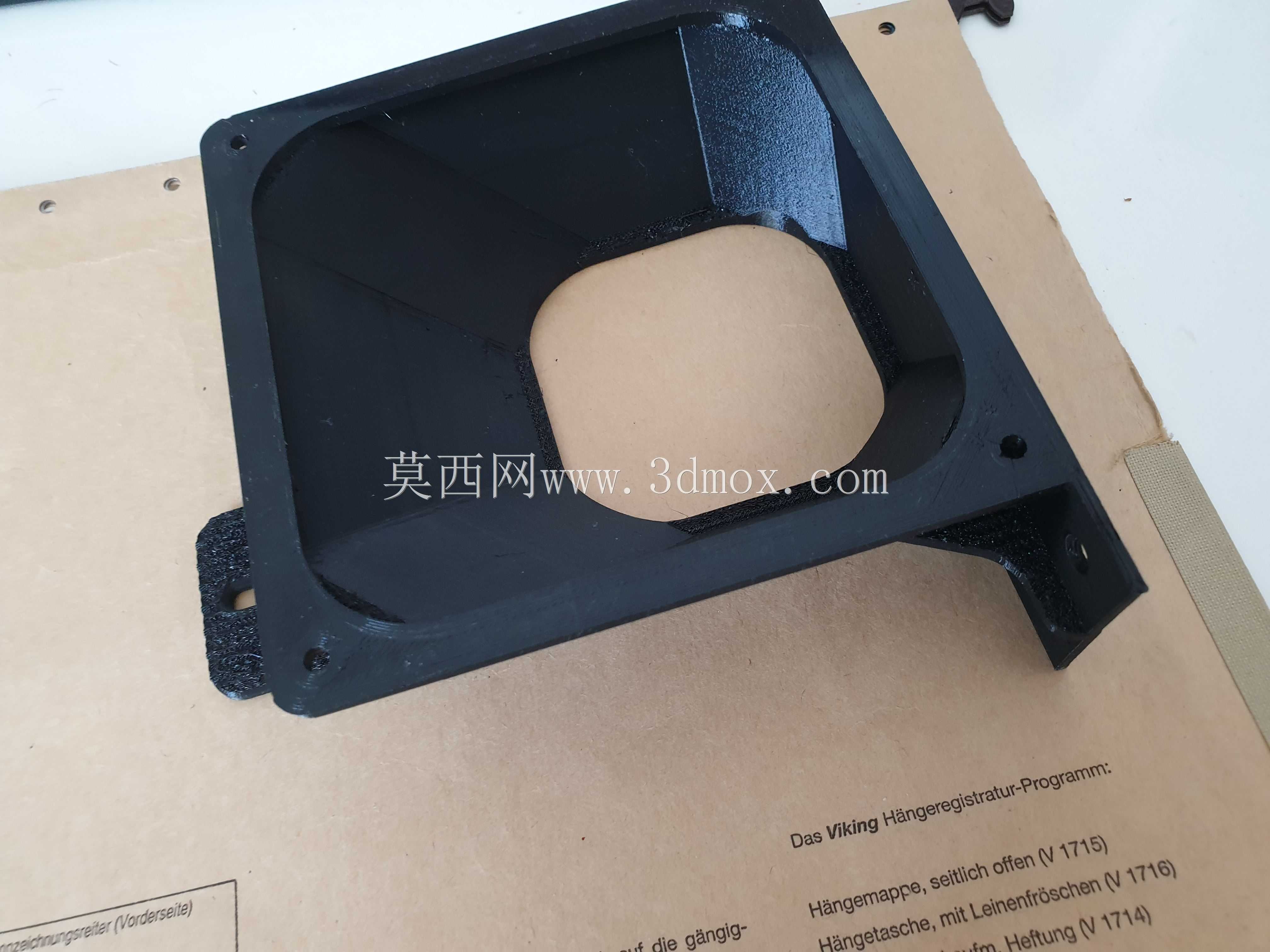

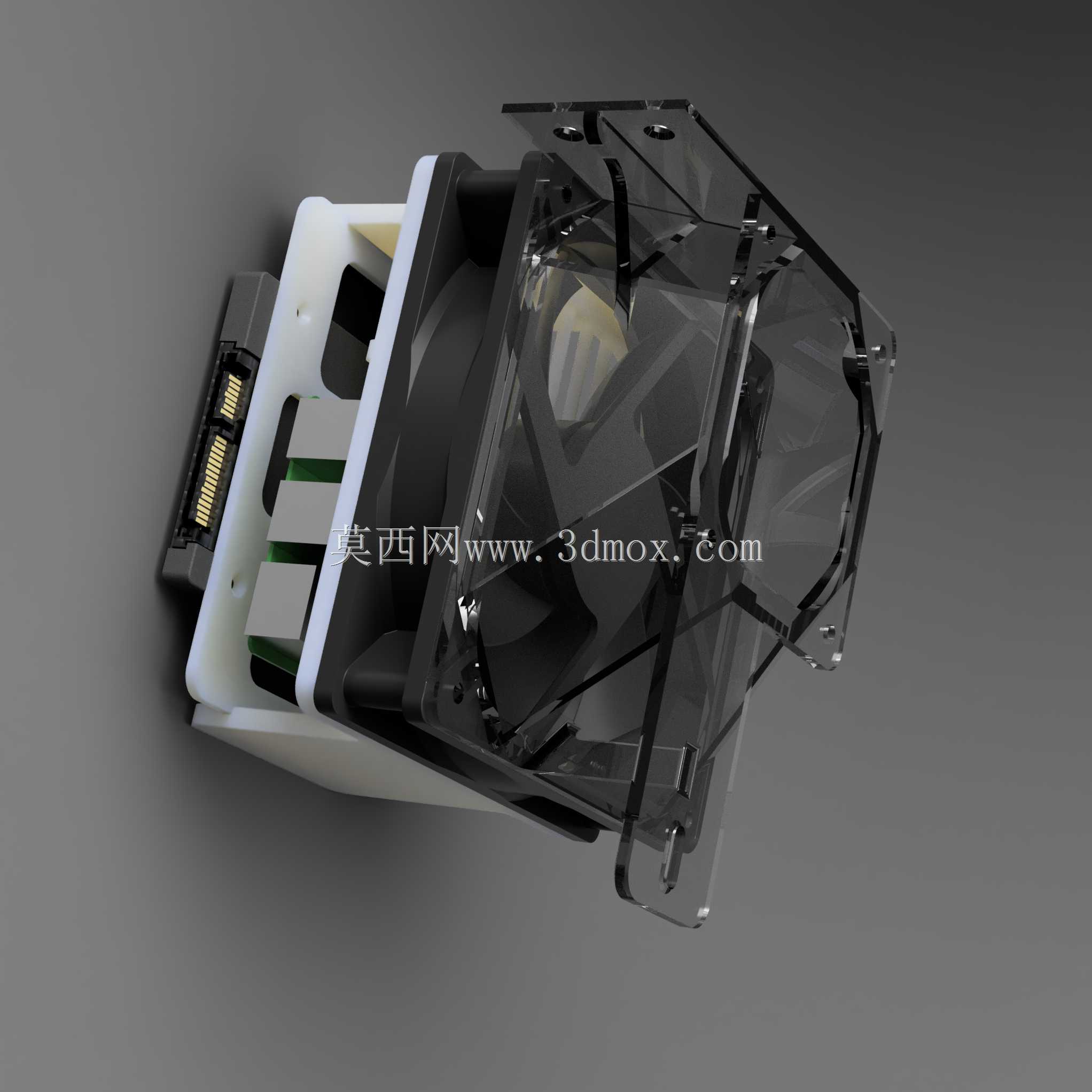

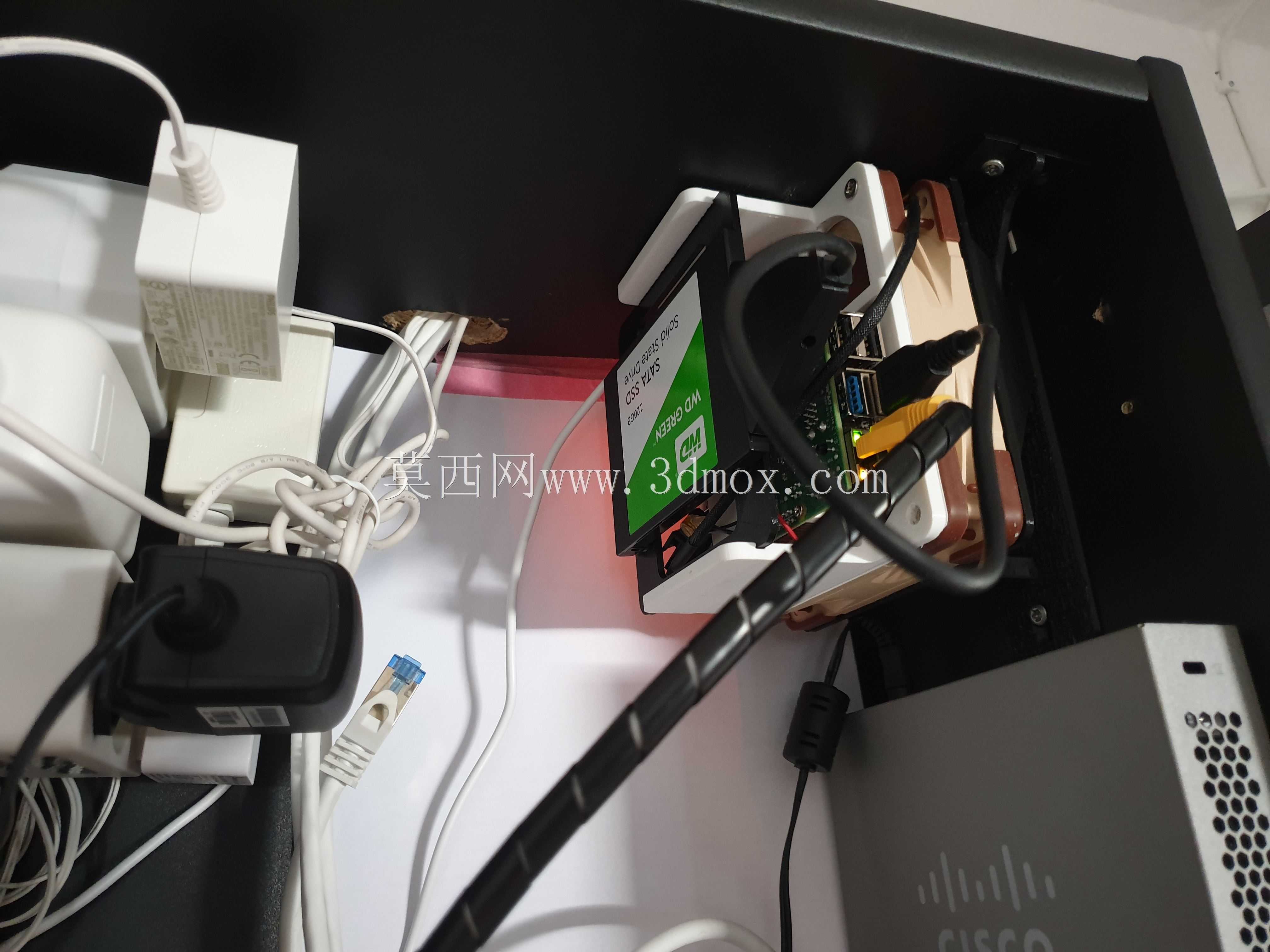

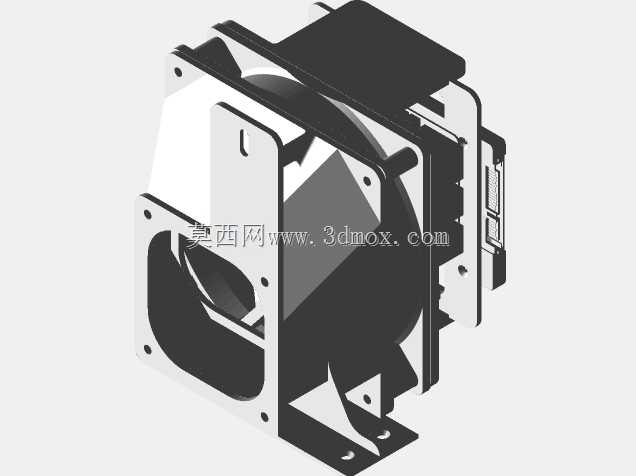

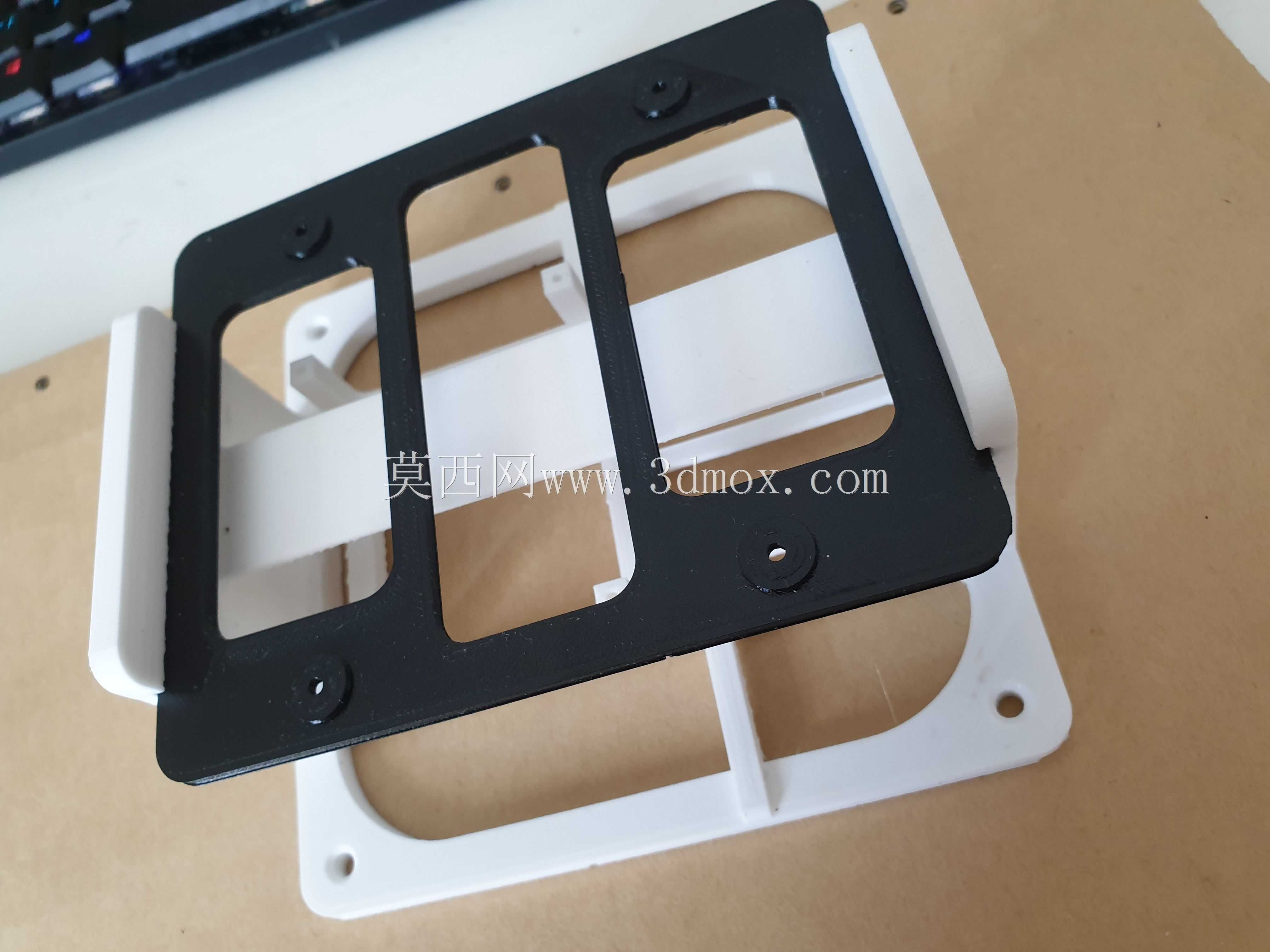

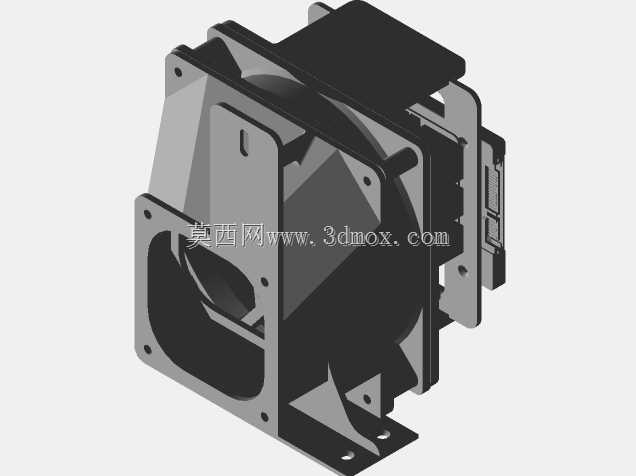

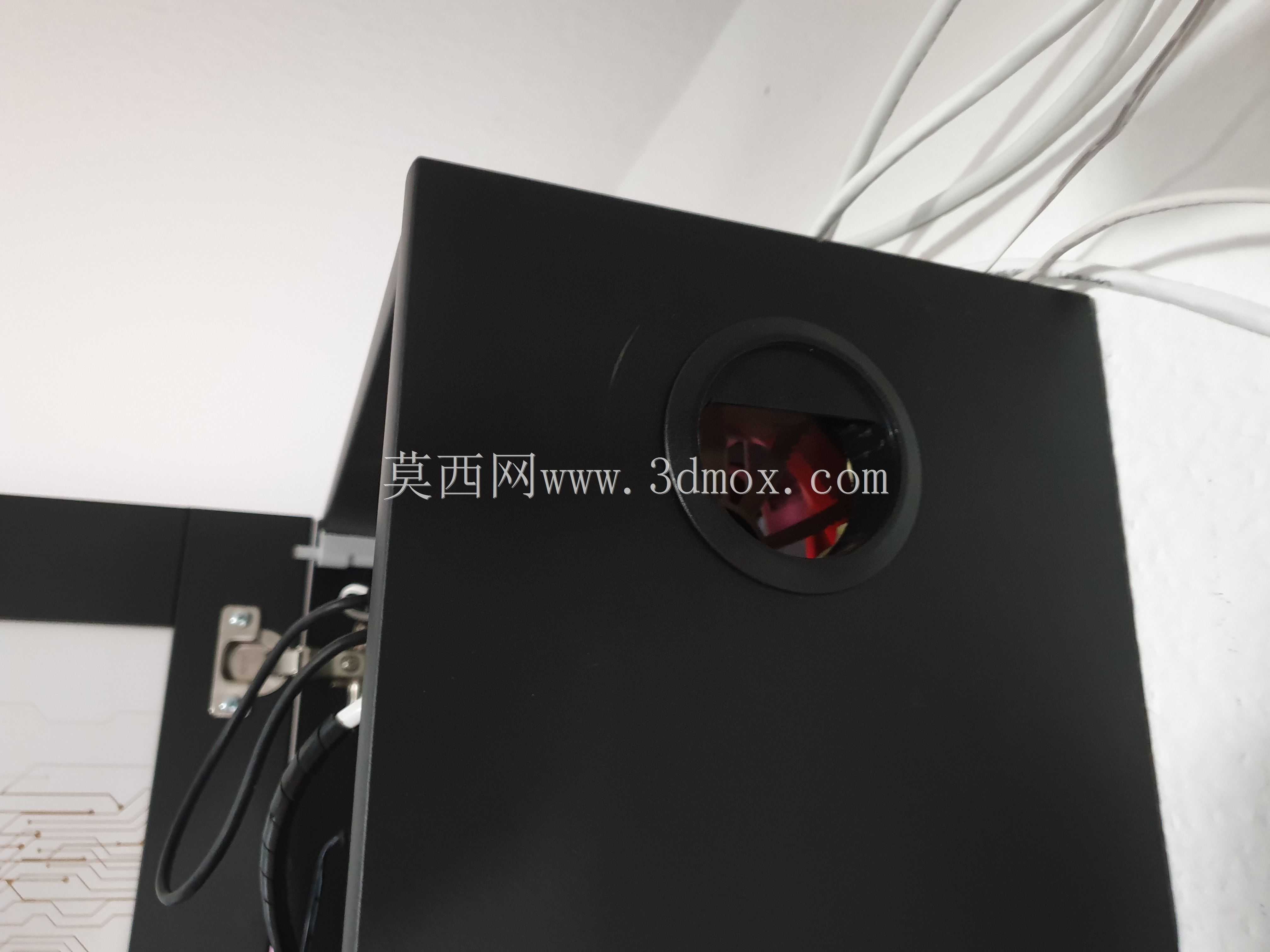

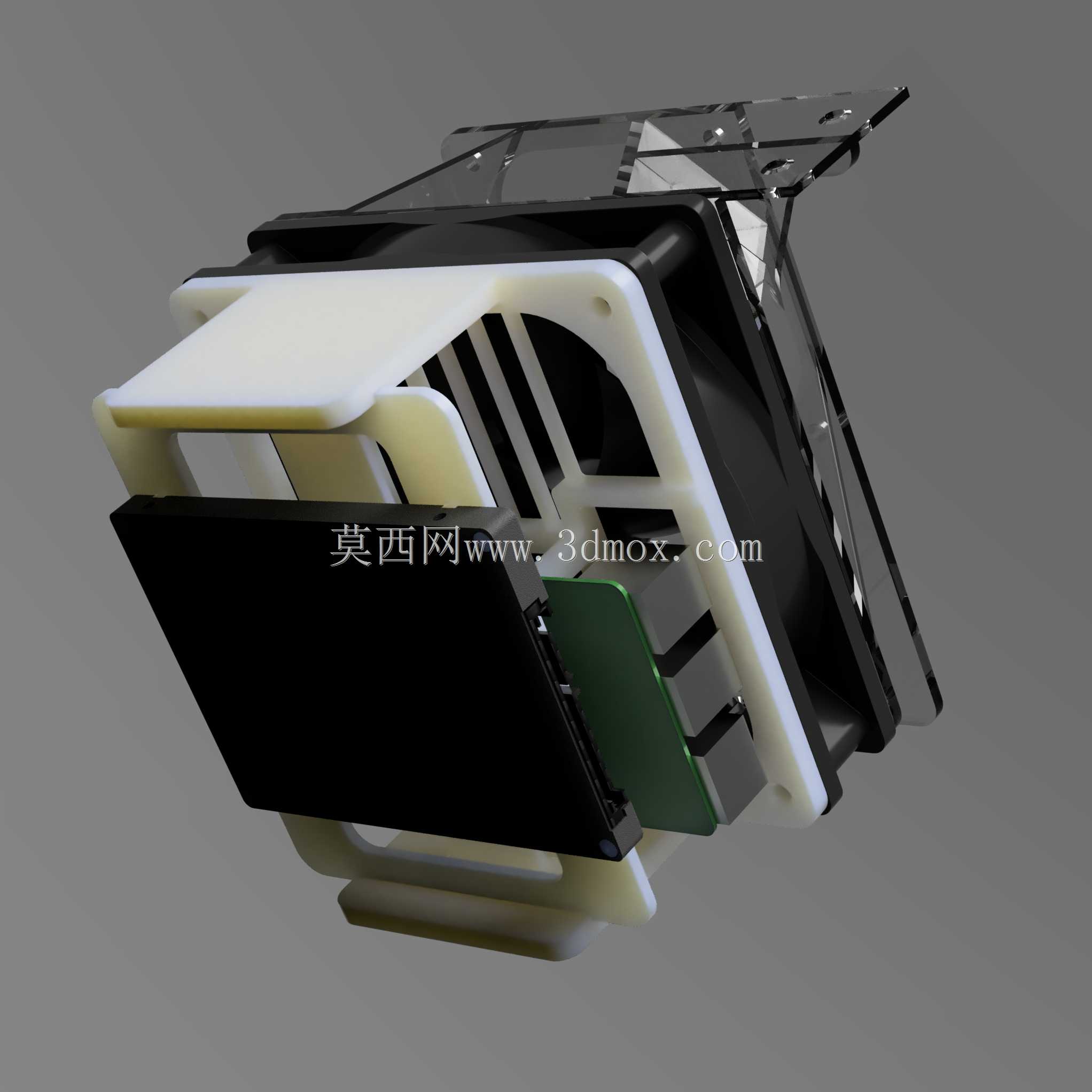

这款机架针对树莓派Pi4的机柜部署场景设计，核心解决嵌入式单板在密闭机柜内长期高负载运行的散热痛点，适配标准19英寸技术机柜的安装逻辑，可直接固定在机柜预留的通用安装位上，无需额外定制转接支架。结构上集成120mm风扇安装位与120-60mm风道转换结构，区别于常规树莓派小尺寸风扇的散热方案，选用低转速120mm规格风扇，运行转速控制在200-300转/分区间，在保证足够通风量的前提下大幅降低运行风噪，避免机柜内多设备运行时的噪音叠加问题。风道设计采用直吹式抽风逻辑，风扇通过转换结构将气流直接对准树莓派核心发热区域，将单板运行产生的热量直接从机架腔体内抽出，可满足Pi4在7*24小时连续高负载运算场景下的温度控制需求，避免因过热导致的主频降频、运行不稳定问题。机架预留滑入式SSD托盘安装位，支持免工具快速拆装存储扩展模块，可在数秒内完成SSD的更换与维护，适配单板做轻量存储节点、边缘计算网关时的存储扩展需求，托盘结构做了限位设计，插入后可自动对齐SATA接口位置，避免反复对位的安装麻烦。安装边界上，120mm风扇位严格遵循标准12025风扇的孔位尺寸，孔距为105mm，适配市面上绝大多数同规格静音风扇；60mm转换端的孔位与树莓派Pi4的官方安装孔位完全匹配，安装时无需对单板做任何钻孔、打磨改装，直接通过标准M2.5螺丝即可完成固定。机架整体采用分层框架结构，外层框架做了镂空通风槽设计，在保证结构强度的前提下最大化通风面积，同时预留了线材走线路径，风扇供电线、SSD数据线可沿着框架内侧的走线槽排布，避免线材干扰风道、被风扇剐蹭的问题。结构设计上做了壁厚优化，在保证安装强度、长期使用无变形的前提下尽可能控制整体重量，不会给机柜安装梁带来额外负载，框架边缘做了圆角处理，避免安装维护时划伤操作人员手部。实际部署中，这款机架可直接固定在机柜的通用安装横梁上，也可通过加装挂耳适配不同深度的机柜安装空间，风道转换结构做了密封处理，避免气流旁通导致的散热效率下降，保证所有通风气流都经过树莓派核心发热区域带走热量。
