机架式水冷计算机内部管路结构设计

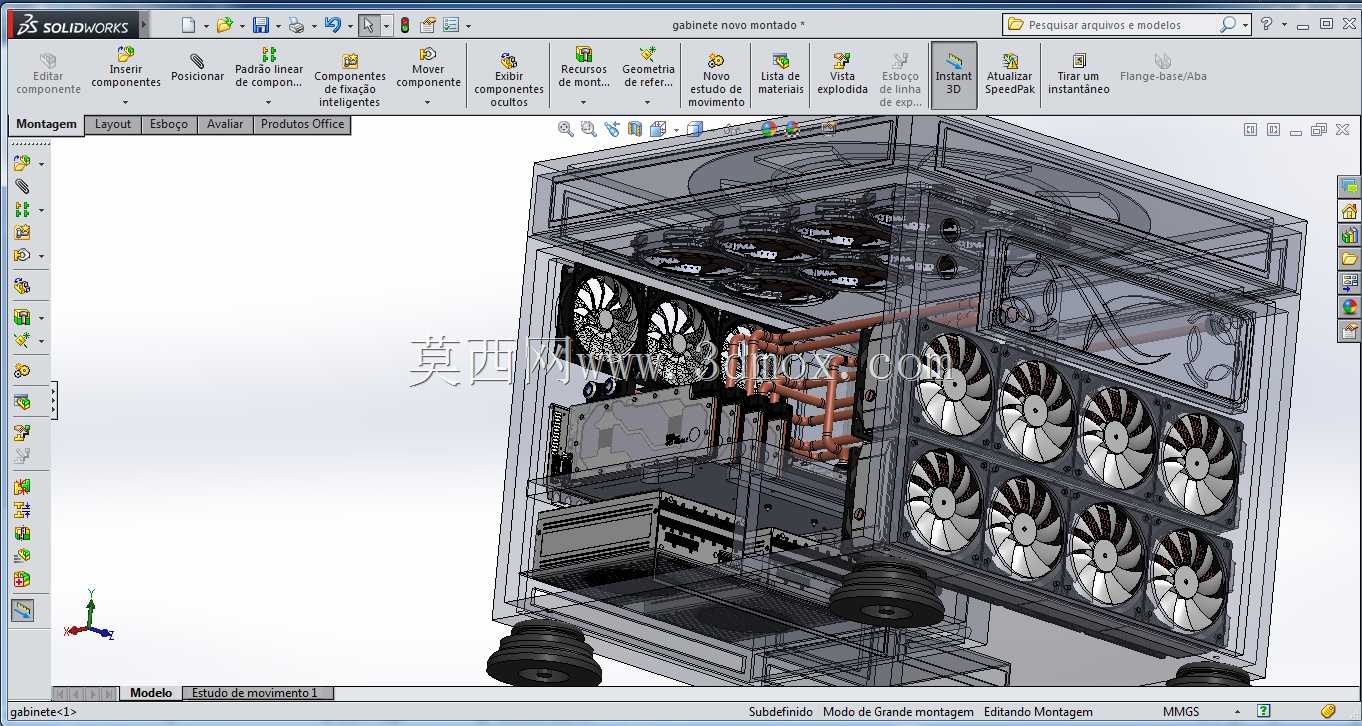

这款机架式水冷计算机的结构设计，核心围绕高密度算力场景下的散热需求展开，在标准机架安装边界内完成了整套水冷循环回路与硬件的集成布局。从实际应用场景来看，这类结构多用于小型工作站、边缘计算节点或者定制化计算单元，相比传统风冷方案，水冷的热交换效率更高，能在紧凑的机架空间内压制高负载硬件的发热，同时避免风冷带来的积尘、高转速风扇噪音问题，适合对运行稳定性、噪音控制有要求的机房或者工作室环境。

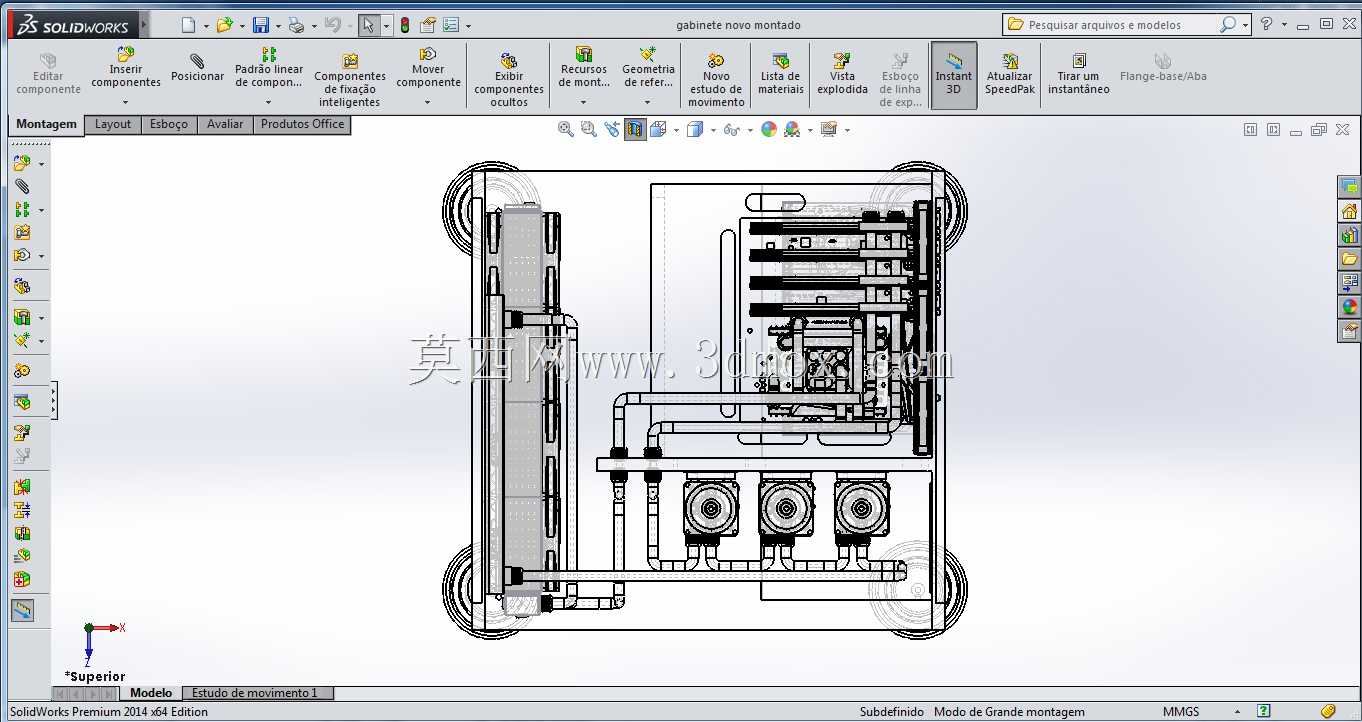

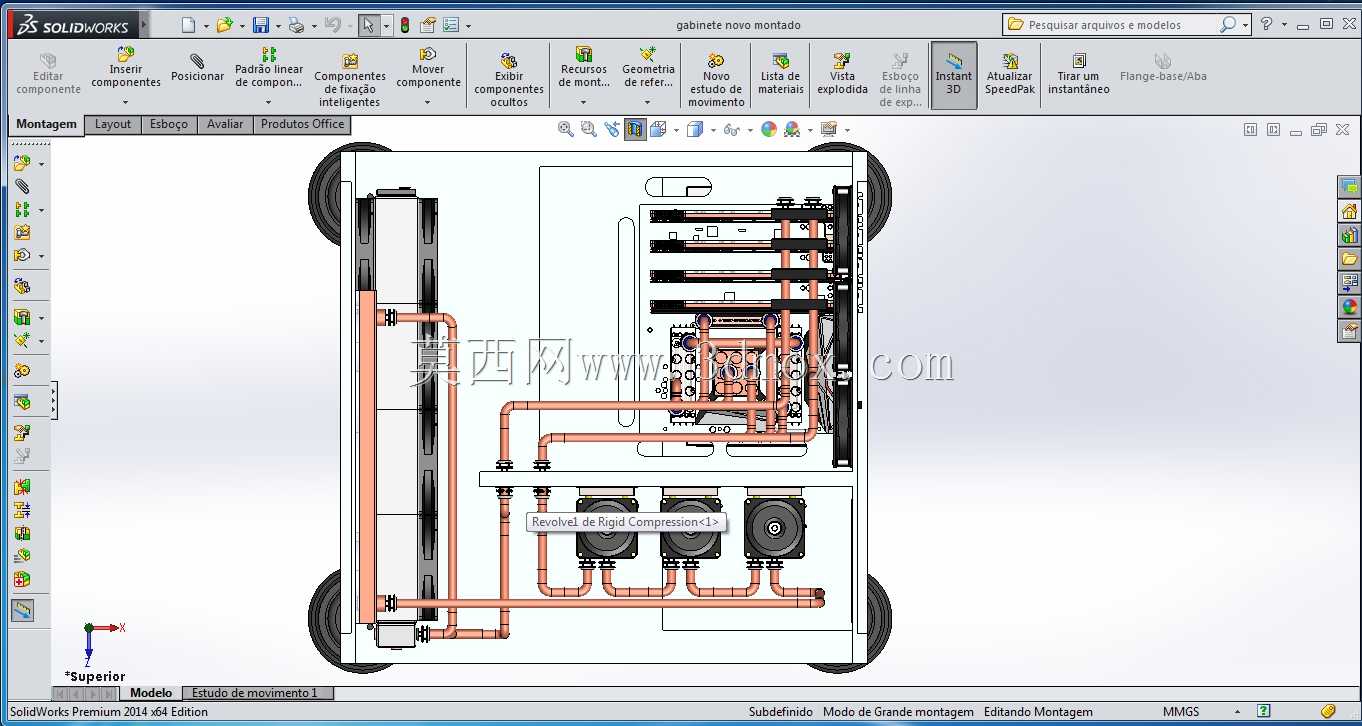

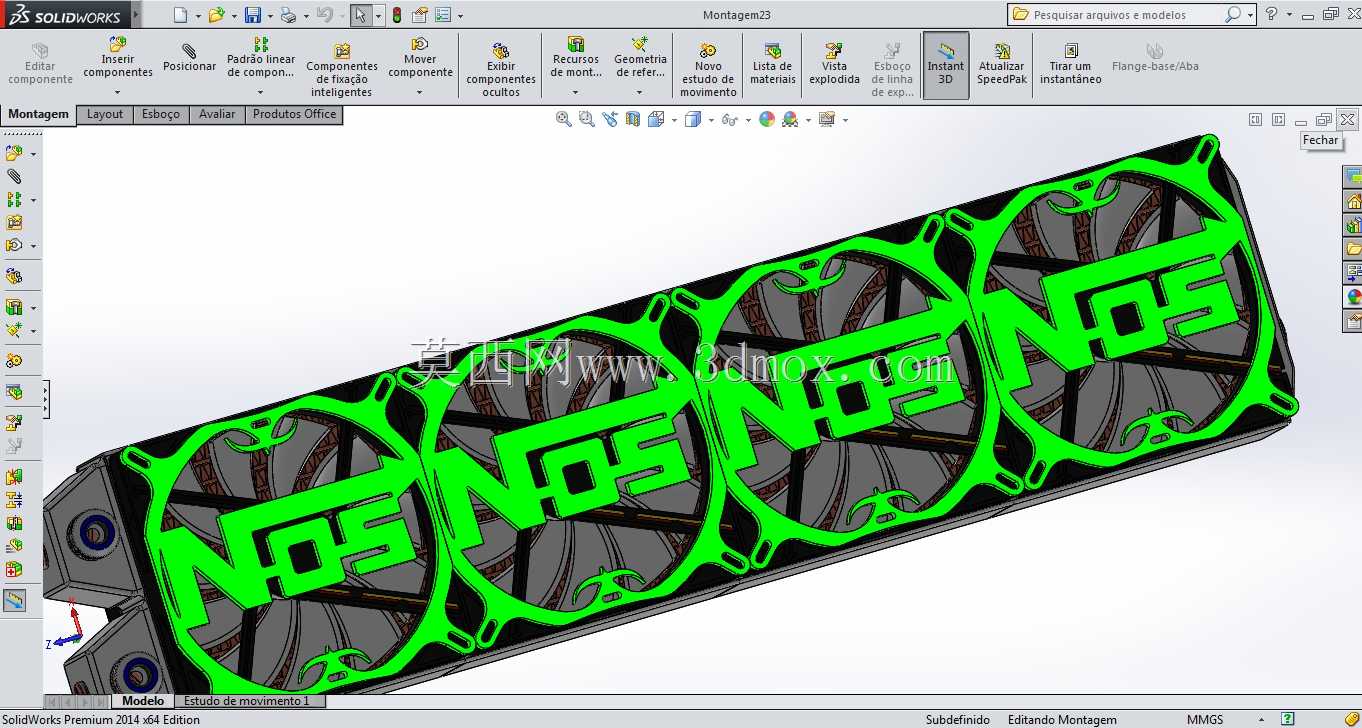

设计思路上优先遵循了机架设备的安装规范，整体外轮廓完全适配标准机架的安装位尺寸，四个角预留的安装固定位与机架立柱的孔位完全匹配，不会出现安装干涉问题。内部布局做了分层处理，将发热量大的核心计算硬件布置在冷头覆盖的核心区域，冷排与散热风扇布置在靠近机架通风侧的位置，保证换热后的热风能直接顺着机架风道排出，不会在机箱内部形成热淤积。铜质管路的走向做了专门的优化，所有弯折处都采用大圆弧过渡，既减少了冷却液流动的阻力，也避免了直角弯折带来的管路应力集中问题，管接头的位置都预留了足够的操作空间，后期维护时不需要拆解大面积硬件就能完成接头紧固或者管路更换操作。

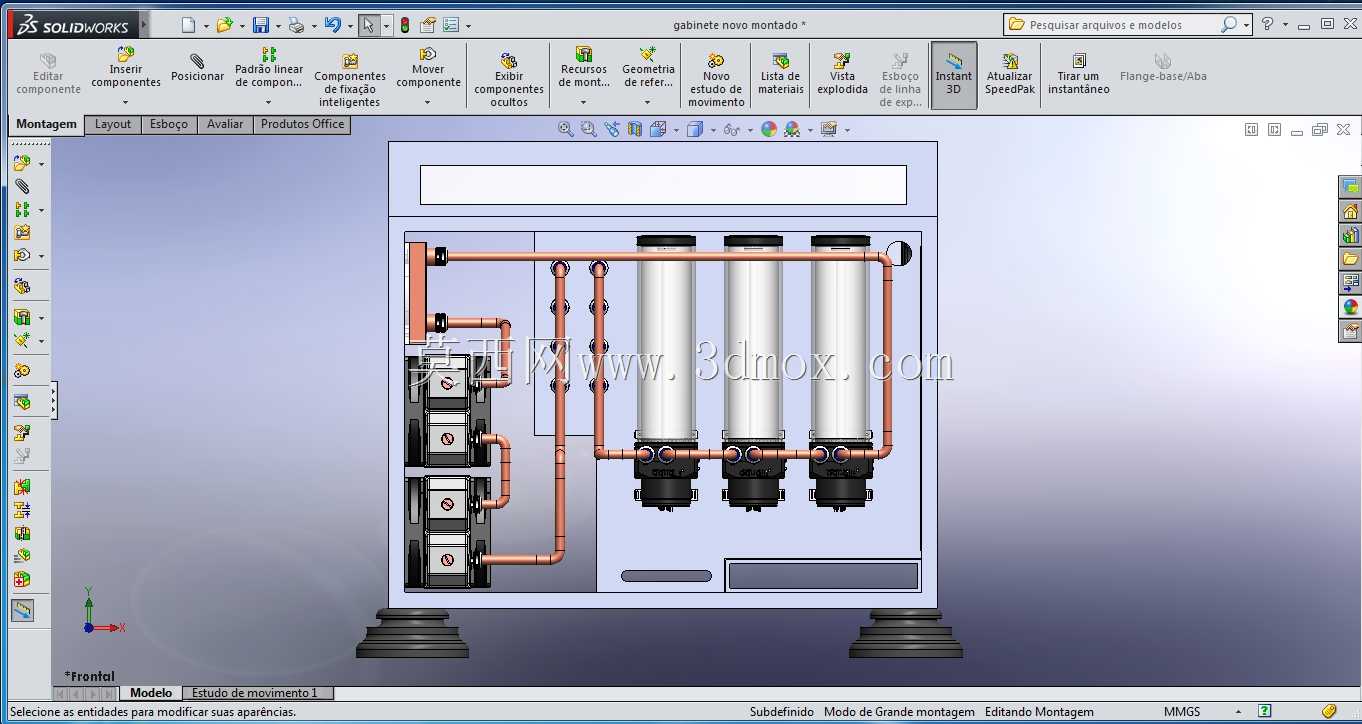

从功能特性来看，整套水冷回路覆盖了CPU、显卡等核心发热部件，管路分支做了流量平衡设计，每个冷头的冷却液流量都能满足满负载时的散热需求，不会出现局部流量不足导致的硬件过热。储液罐与水泵的位置布置在机箱下部，利用重力辅助减少水泵的气蚀风险，同时下部的低重心设计也让机架安装后的整体稳定性更好，不会因为设备重心偏高导致机架晃动。内部的硬件固定位都做了减震处理，水泵、风扇这类运转部件与机箱框架之间都加了减震垫，避免运转振动传递到机架上影响相邻设备的运行。

安装边界方面，除了外部机架安装位的尺寸匹配，内部的硬件安装位也兼容标准规格的计算硬件，扩展槽位的间距符合通用硬件的安装尺寸，后期升级硬件时不需要改动水冷管路的主体布局，只需要调整对应冷头的固定位置即可。所有管路都与硬件板卡、供电接口保持了足够的安全距离，不会出现管路漏液滴落到电路板上的风险，走线与管路完全分层布置，供电线、信号线都沿着机箱框架的走线槽固定，和水冷管路之间有明确的物理隔离，既方便后期理线维护，也消除了管线干涉带来的安全隐患。
