标准3U机柜通用空白安装面板结构

在标准19英寸机架式设备的部署场景中，空白面板是机柜理线、空位封堵、预留位防护的核心配套结构件，广泛覆盖音视频矩阵机房、公共广播机柜、通信传输机架、工业控制机柜等各类装机场景，既可以用来遮挡未安装设备的机柜空位，避免机柜内部气流紊乱、灰尘进入设备仓，也能作为定制功能模块的安装基板，在面板上开孔加装连接器、指示灯、开关等元件后，即可实现自定义功能模块的机架式安装。

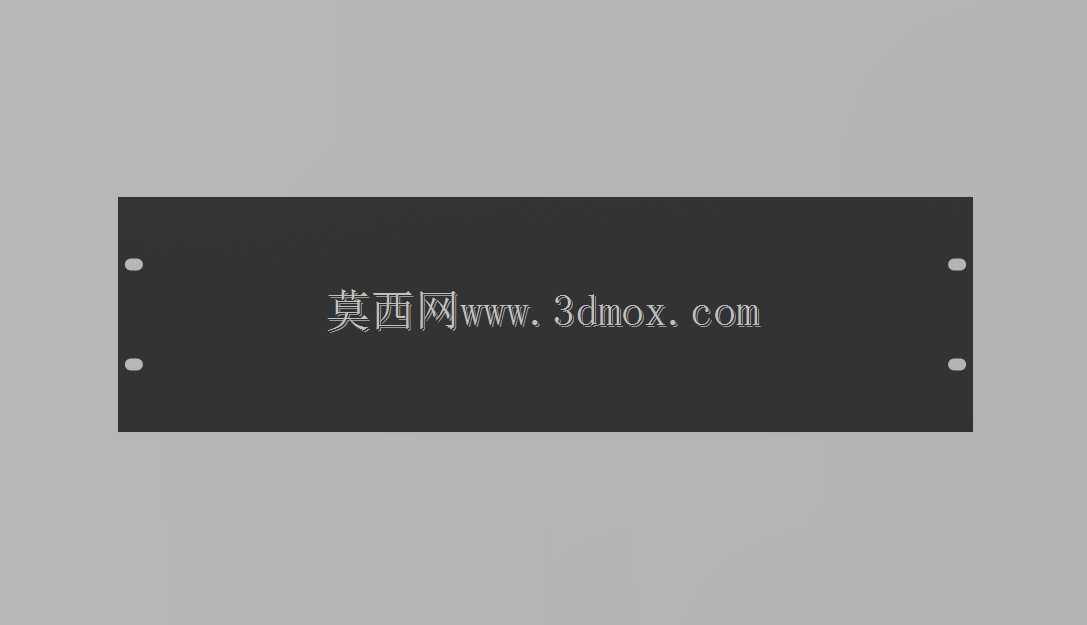

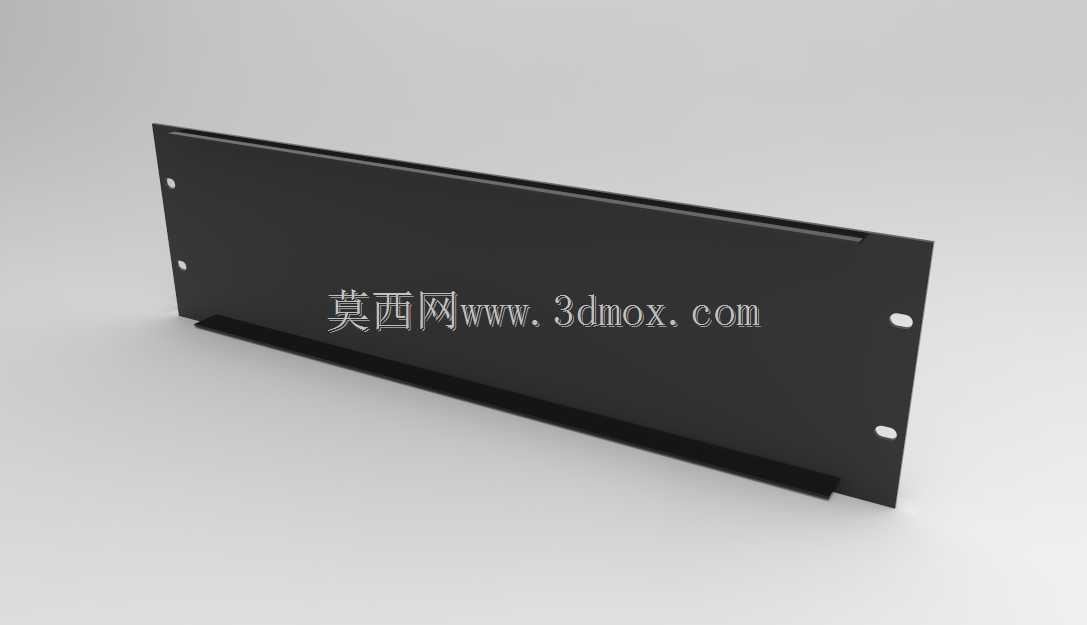

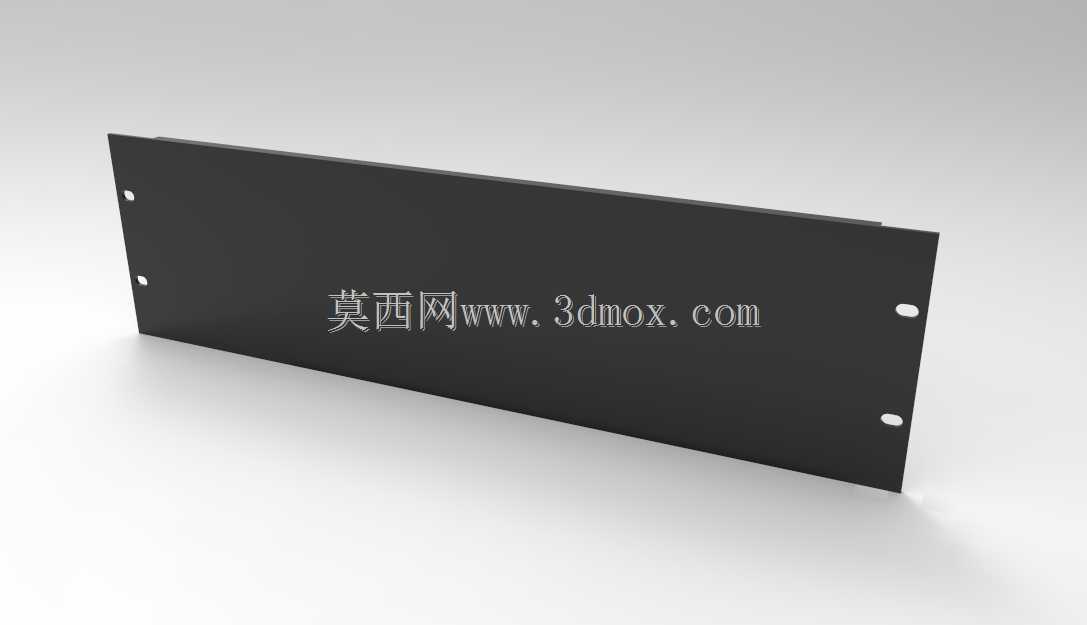

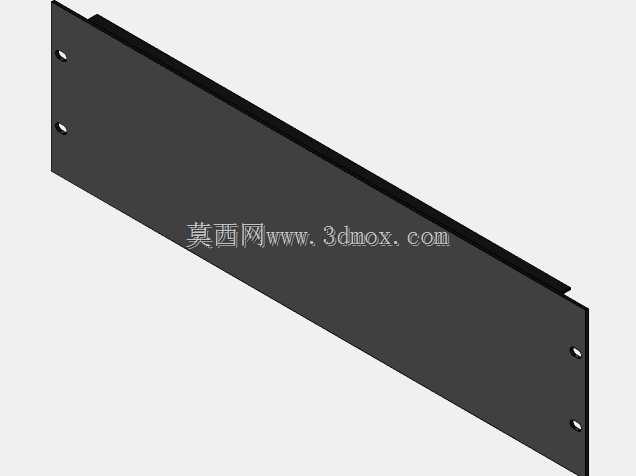

这款3U规格的空白面板，安装宽度完全适配标准19英寸机架的立柱孔距，面板本体采用平直钣金结构，两侧预留的安装孔位完全匹配标准机架的方孔螺母安装位置，不需要额外加工转接件就可以直接固定在机柜立柱上，安装后与相邻设备的面板保持齐平，不会出现突出或内凹的情况，保证机柜正面的整体平整度。面板的高度对应3U机架单位，能够完整覆盖三个连续U位的机柜空位，边缘做了折边处理，既提升了面板整体的结构强度，避免薄钣金在安装或使用过程中出现翘曲变形，也能消除钣金裁切后的锐边，防止安装调试人员被割伤。

从设计逻辑来看，这款面板没有做多余的造型结构，整体为平整矩形，表面做哑光黑色处理，和常规机架式设备的外观配色保持一致，安装后不会破坏机柜整体的视觉统一性。面板预留的安装孔位做了沉位处理，安装螺丝拧入后螺丝头不会突出面板表面，避免影响后续相邻设备的安装或人员操作。作为通用型空白面板，它的平整表面给二次加工预留了充足空间，设计人员可以根据实际项目需求，在面板上任意位置开孔，安装BNC接口、RJ45网络接口、电源插座、信号指示灯、控制旋钮等各类元件，不需要从零开始绘制面板的基础外形与安装孔位，能够大幅缩短定制功能模块的设计周期。

在实际装机过程中，这类空白面板的使用频率极高，机房部署时经常会预留部分U位给后续扩容的设备，这些空位如果不做封堵，机柜内部的制冷气流会从空位处泄漏，导致制冷效率下降，同时外界的灰尘也会直接进入机柜内部，堆积在设备电路板与散热片上，长期下来会影响设备的散热稳定性，甚至引发电路短路故障。使用对应规格的空白面板封堵空位后，能够让机柜内部形成相对封闭的冷风通道，提升制冷效率，同时阻挡灰尘进入，也能避免人员误触机柜内部的带电部件或线缆，提升机房运行的安全性。对于音视频系统集成项目来说，经常需要定制各类信号转接面板、跳线面板，使用标准尺寸的空白面板作为基础加工件，能够保证定制模块和商用成品设备的安装兼容性，不需要调整机柜立柱的安装位置，现场施工效率更高。
