24口机架式BNC同轴信号接线板结构设计

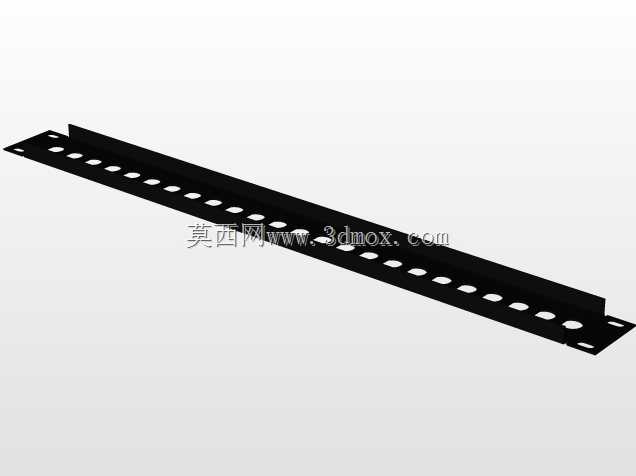

这款24端口机架式BNC接线板，是标准19英寸机柜布线场景下的专用同轴信号转接部件，日常多用于监控机房、广电信号配线间、测试实验室的同轴链路集中排布场景，解决多路线缆散乱、接头受力易损的布线痛点。从结构设计来看，整体采用1U高度的长条型金属壳体，两端预留标准机架安装耳，安装耳上开有对应机柜立柱的固定孔位，可直接适配通用19英寸机柜的立柱孔距，安装时无需额外定制转接件，直接通过标准机柜螺丝即可完成固定，安装边界完全符合通用机柜的1U安装空间要求，不会占用上下层设备的布线与散热空间。

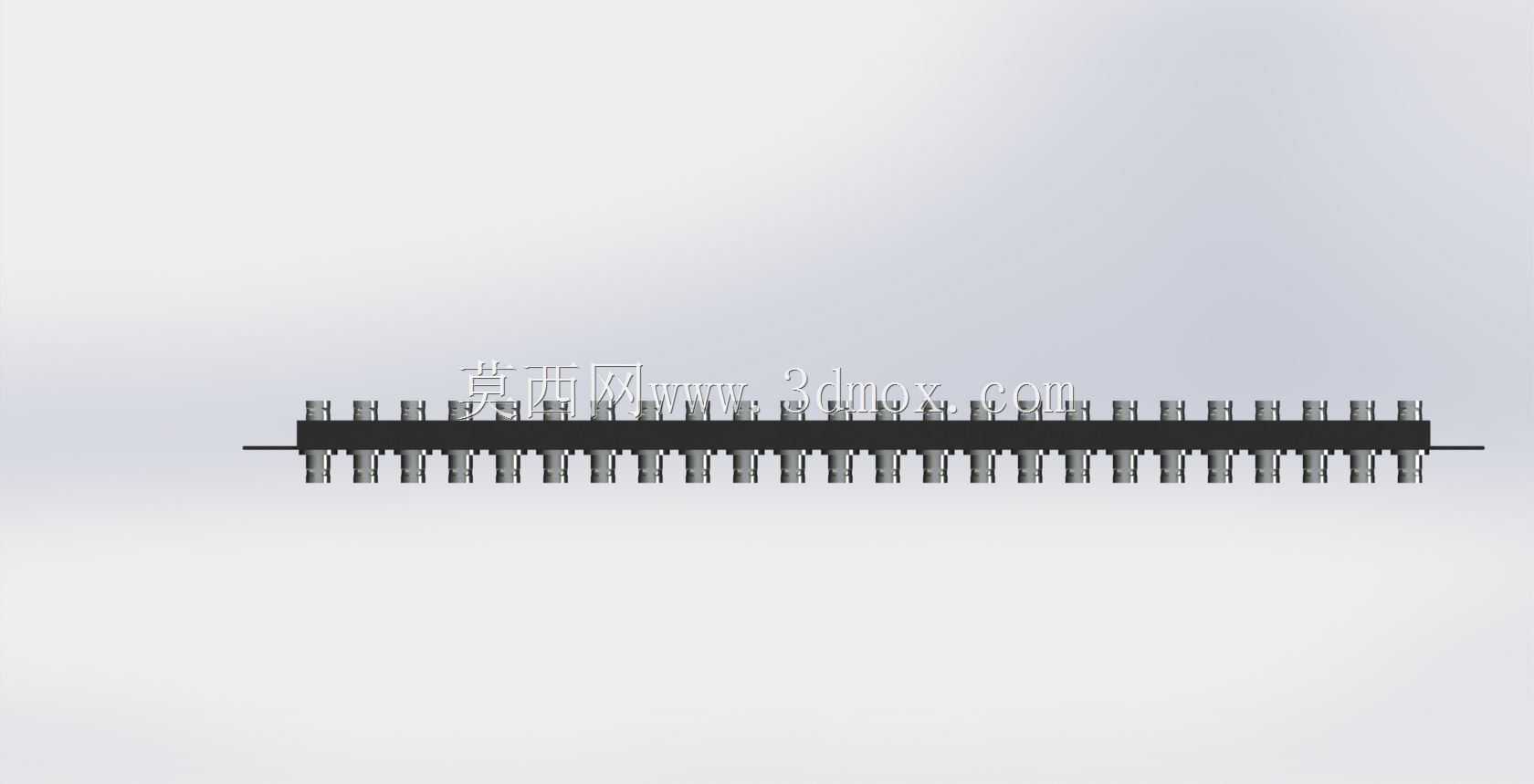

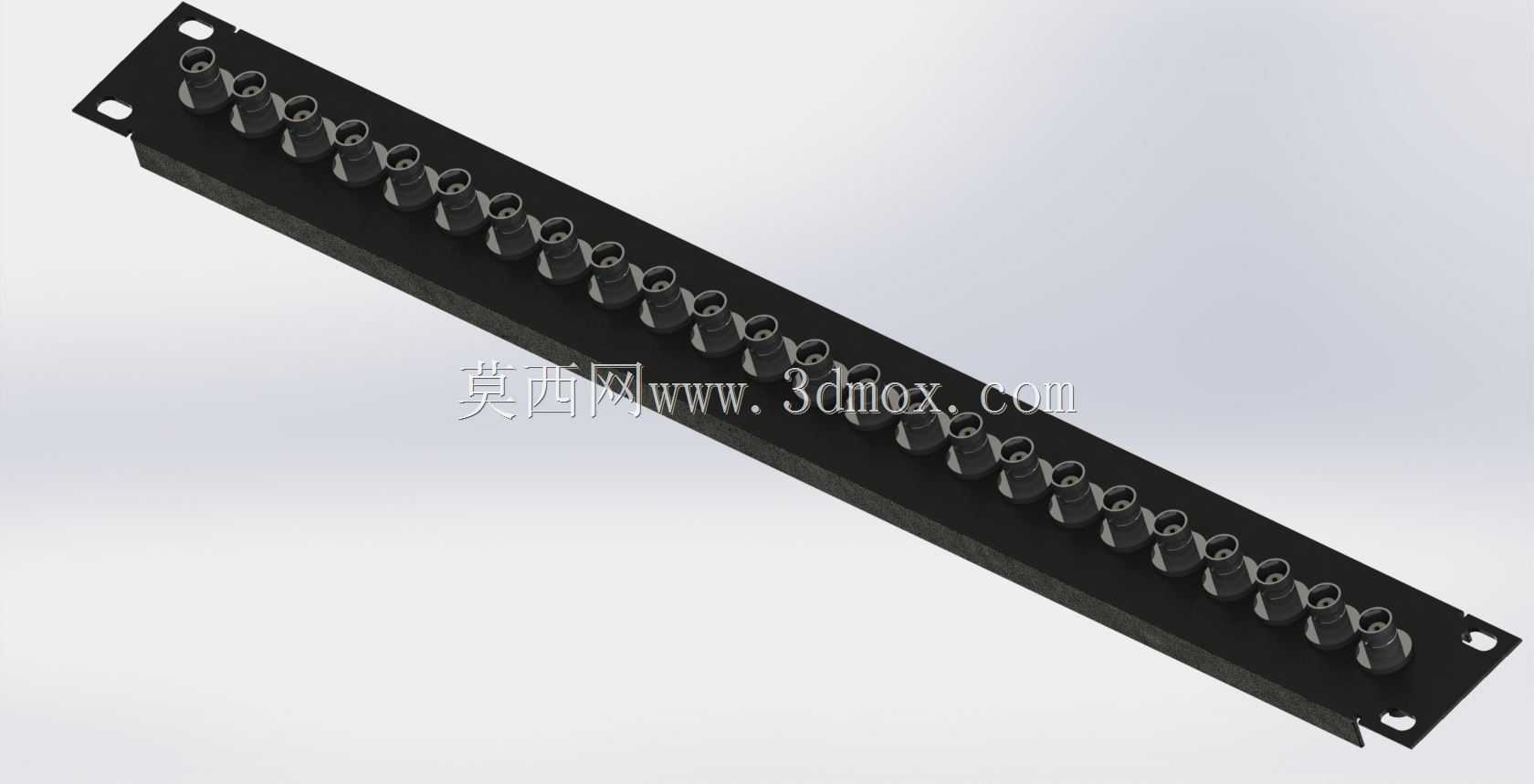

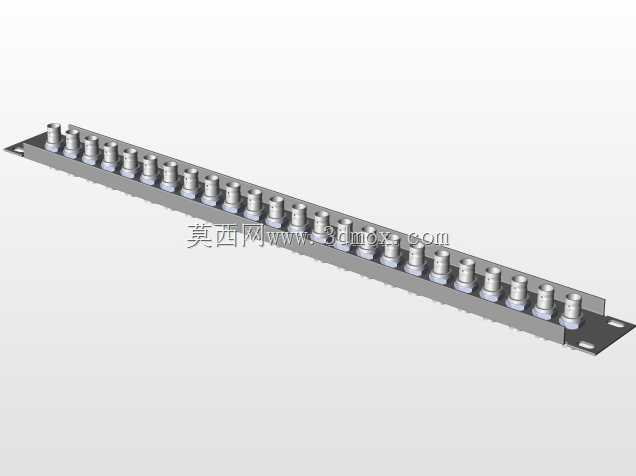

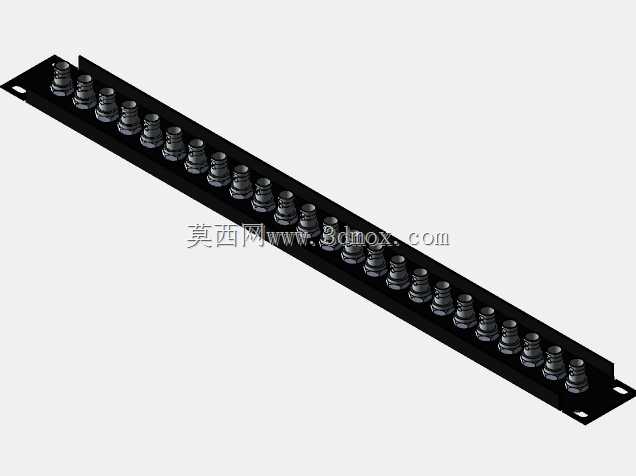

接线板本体上沿长度方向等距排布24个BNC母座，每个接口的中心间距经过精准核算，既保证相邻接口插拔操作时不会出现手指干涉，也能最大化利用1U高度的面板空间，避免空间浪费。壳体采用冷轧钢板冲压成型后做黑色喷塑处理，一方面具备足够的结构强度，长期安装在机柜内不会出现形变，另一方面喷塑层可实现基础的电磁屏蔽效果，减少相邻同轴线路之间的信号串扰，适配50欧姆阻抗的同轴电缆传输要求，匹配常规监控视频、低频测试信号、射频控制信号的传输需求。

设计过程中优先考虑了现场施工的便利性，所有BNC母座的焊接引脚都预留了足够的焊线空间，施工人员在机柜后侧端接线缆时，无需过度弯折线缆即可完成焊接或压接操作，每个接口对应面板位置可预留标签粘贴位，方便后期运维时快速识别对应链路。壳体底部预留了线缆束扎位，完成端接的线缆可通过扎带固定在壳体后侧的束线结构上，避免线缆自重拉扯BNC接头导致的接触不良、接头脱落问题。从安装适配性来看，该接线板的安装深度控制在常规机柜理线空间允许范围内，不会与机柜后侧的理线架、PDU电源模块产生空间干涉，安装完成后前面板与机柜立柱齐平，整体布线观感整洁，也方便日常运维时快速插拔测试接头，排查链路故障。

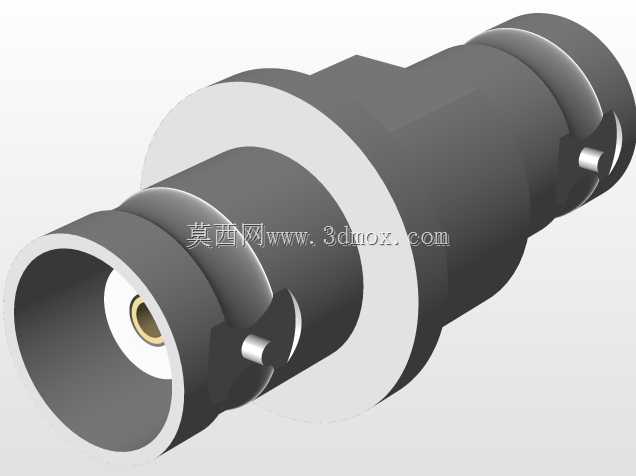

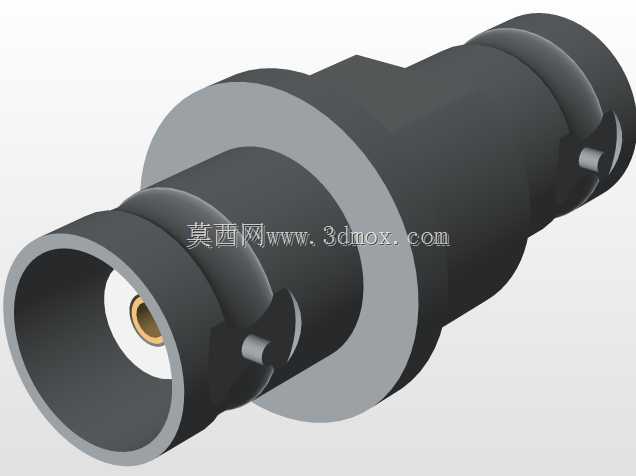

结构细节上，每个BNC母座都做了防转定位设计，母座与金属壳体之间通过卡位结构固定，多次插拔BNC接头时不会出现母座跟转、内部引脚脱焊的问题，适配高频次插拔的测试场景使用需求。壳体边缘都做了折边钝化处理，安装施工过程中不会划伤施工人员手部，也不会割伤线缆外层绝缘皮，降低施工过程中的线路破损隐患。
