拖车轮毂与轴头集成结构三维设计

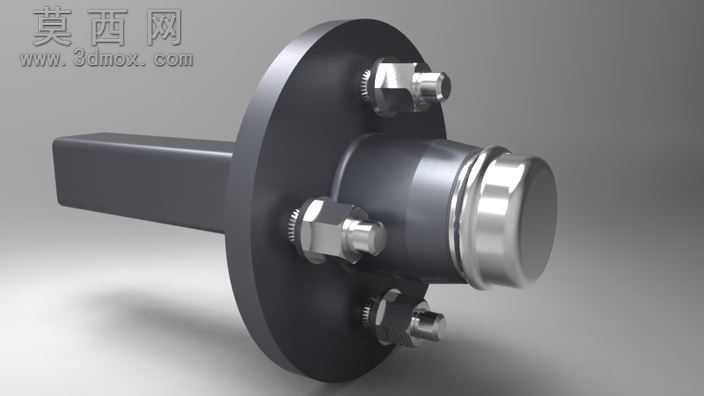

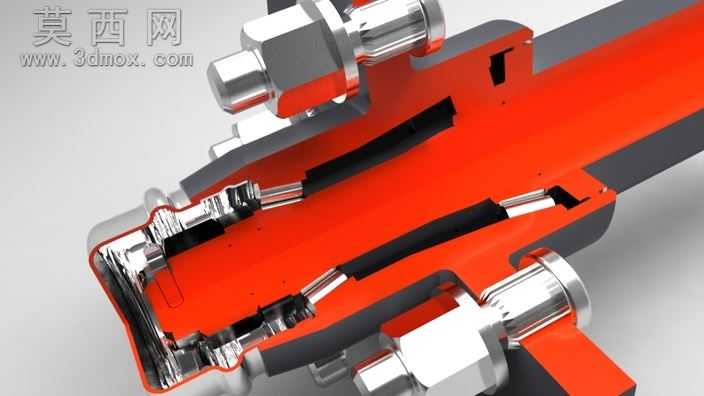

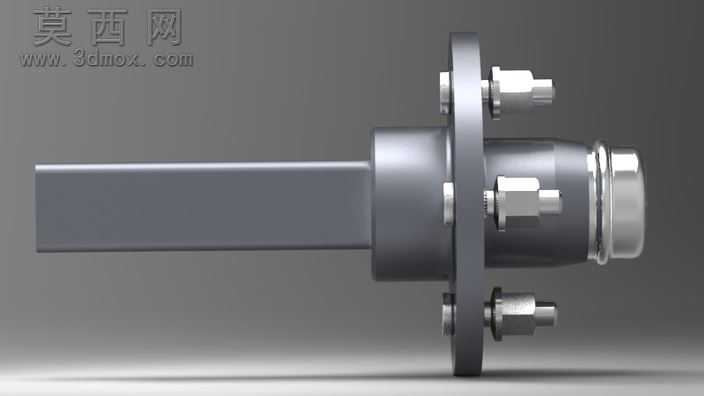

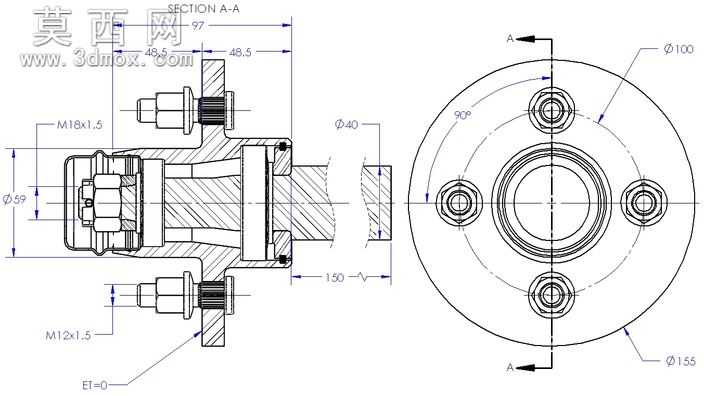

本模型为拖车行走系统核心的轮毂与存根轴头集成组件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循拖车零部件的实际装配逻辑与尺寸规范，对每一处结构细节都做了精准还原。模型整体以轴头为装配基准，一端为与拖车车架连接的方形安装轴段，轴段尺寸匹配通用拖车的安装接口，保证结构对接的通用性；另一端为轮毂装配段，集成了双轴承安装位，可适配SKF30204与SKF30206两款标准圆锥滚子轴承，精准还原了轴承位的配合公差、轴肩定位结构，确保轴承装配后可承受径向与轴向的复合载荷。轮毂主体采用法兰盘式结构，法兰面均匀布置三组螺栓安装位，匹配100x4规格的车轮连接孔距，可适配DIA59毫米规格的拖车车轮，螺栓结构还原了六角头与锁紧螺纹的细节，可直观展示车轮与轮毂的锁紧装配关系。轮毂外侧设计有端盖密封结构，还原了密封槽与端盖的卡接配合，可模拟实际使用中对轴承内部润滑脂的密封防护效果。渲染阶段采用金属材质分层赋予，轴头与轮毂主体使用哑光铸铁材质，还原钢制零部件的磨砂金属质感，螺栓与端盖使用亮面镀铬金属材质，通过材质差异清晰区分不同零部件的功能分区；场景布光采用多光源漫反射设置，弱化生硬阴影，突出结构的轮廓与装配层次，可清晰展示各部件的衔接关系。设计过程中充分考虑拖车的实际负载需求，结构参数匹配375公斤的单轮额定负载、750公斤的阿克塞尔负载要求，轴头与轮毂的壁厚、加强结构都经过受力合理性校验，既避免冗余材料增加自重，又保证结构强度满足使用要求。模型完整还原了轮轴组件的装配层级，可直接用于拖车行走系统的结构验证、装配教学演示，也可作为拖车改装设计的参考基准，所有结构特征都保留了可编辑的参数，方便使用者根据实际需求调整尺寸规格，适配不同载重等级的拖车设计需求。
